Різець канавковий торцевий ALKT-ZCC2-R-2525-40-60-4-T14 AKKO

Різець канавковий ALKT-ZCC2-R-2525-40-60-4-T14 — канавковий різець під пластину ZT.D 04.. (ZCC-CT). Ширина різу 4 мм, глибина до 14 мм, хвостовик 25×25 мм, довжина 150 мм, виконання праве. Сфера роботи — зовнішні канавки і проточки. Діапазон діаметра канавки 40–60 мм.

Сумісність і добір

Канавка завширшки 4 мм і завглибшки до 14 мм. Ширину задає пластина, глибину обмежує виліт державки.

Посадкове гніздо

під пластину ZT.D 04.. (ZCC-CT)

Ширина різу

4 мм

Максимальна глибина

14 мм

Хвостовик

25×25 мм

Діаметр канавки на торці

від 40 до 60 мм

Довжина державки

150 мм

Напрямок

праве

Подавання МОР

зовнішній

Взаємозамінність

гніздо розраховане на пластину ZT.D 04.. (ZCC-CT): позначення системи, а не марка сплаву — сплав добирають під матеріал деталі

Призначення та сфера застосування

Різець робить зовнішні канавки і проточки: пластина завширшки 4 мм врізається в тіло деталі на глибину до 14 мм. Профіль канавки повторює профіль пластини, тому радіуси в кутах і фаску по кромці задає не державка, а обрана пластина.

Ширина 4 мм — це і ширина стружки: під час відрізання пруток обламується по останніх десятих частках міліметра, і на виході подачу знижують удвічі.

Виліт ставлять за глибиною 14 мм плюс два-три міліметри, не більше. Канавочна пластина вузька, момент на кромці за віджиму росте швидко, а поломка стається не через знос, а через викришування кута.

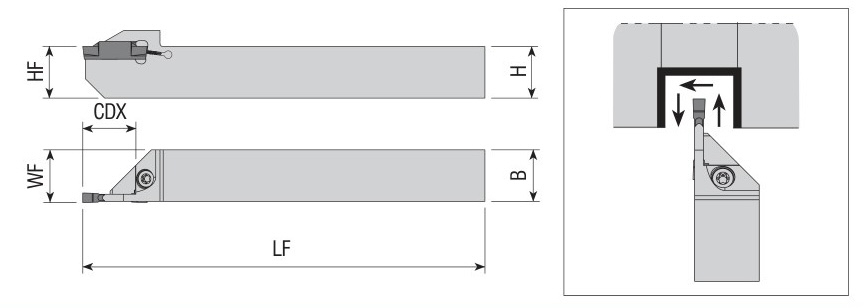

Характеристики

Позначення

ALKT-ZCC2-R-2525-40-60-4-T14

Тип різця

Канавочный торцевой L

Змінна пластина

ZT.D 04.. (ZCC-CT)

Ширина різу

4 мм

Максимальна глибина канавки

14 мм

Переріз хвостовика

25×25 мм

Довжина державки

150 мм

Напрямок

праве

Подавання МОР

зовнішній

Функціональна ширина (WF)

40

Мінімальний діаметр розточування (DAXIN)

40

Максимальний діаметр розточування (DAXX)

60

Що означає позначення ALKT-ZCC2-R-2525-40-60-4-T14

ALKT-ZCC2-R-2525-40-60-4-T14 — код замовлення AKKO: тип різця, система гнізда, виконання, розмір державки, ширина різу і глибина канавки.

A

виробник AKKO

LKT

канавковий канавковий різець

ZCC2

система посадкового гнізда під пластину ZT.D 04.. (ZCC-CT)

R

напрямок: праве

2525

хвостовик 25×25 мм

4

ширина різу 4 мм

40-60

діапазон діаметра канавки 40-60 мм

T14

глибина канавки до 14 мм

Часті запитання

Чи можна відрізати цим різцем

відрізання можливе в межах глибини 14 мм.

Чому ламається пластина

найчастіше від вібрації на вильоті і від зупинки подачі під навантаженням. Перевіряють виліт, висоту кромки по центру і жорсткість кріплення деталі.

Чи потрібна МОР

у канавці стружці нікуди йти, тому подавання рідини просто в різ піднімає стійкість сильніше, ніж зниження режимів.

Як виставити різець за висотою

строго по центру деталі. Під час відрізання кромка вище центра лишає бобишку, нижче — упирається в необрізаний залишок і ламається.

Переваги

• ✓Виконання праве
• ✓Державка 25×25 мм під стандартний різцетримач
• ✓Ширина різу 4 мм за глибини до 14 мм
• ✓Гніздо під пластину ZT.D 04.. (ZCC-CT) — змінна кромка замість переточування

Пластини до цього різця

• ✓Пластина т/с змінна ZTGD 0404-MG AU1535G AGIR
• ✓Пластина т/с змінна ZTFD 0303-MG AU1535G AGIR
• ✓Пластина т/с змінна ZTHD 0504-MG AU1535G AGIR

Гніздо приймає цей типорозмір; марку сплаву і стружколам обирають під матеріал деталі.
