Різець канавковий автоматний ADKT-WGX16-R-1212-2-R12-K-S AKKO

Різець канавковий ADKT-WGX16-R-1212-2-R12-K-S — зовнішній різець під пластину 2GX16 (WALTER). Ширина різу 2 мм, глибина до 12 мм, хвостовик 12×12 мм, довжина 125 мм, виконання праве. Сфера роботи — відрізання заготовки і прорізання глибоких канавок.

Сумісність і добір

Канавка завширшки 2 мм і завглибшки до 12 мм. Ширину задає пластина, глибину обмежує виліт державки.

Посадкове гніздо

під пластину 2GX16 (WALTER)

Ширина різу

2 мм

Максимальна глибина

12 мм

Хвостовик

12×12 мм

Довжина державки

125 мм

Напрямок

праве

Подавання МОР

зовнішній

Взаємозамінність

гніздо розраховане на пластину 2GX16 (WALTER): позначення системи, а не марка сплаву — сплав добирають під матеріал деталі

Призначення та сфера застосування

Різець робить відрізання заготовки і прорізання глибоких канавок: пластина завширшки 2 мм врізається в тіло деталі на глибину до 12 мм. Профіль канавки повторює профіль пластини, тому радіуси в кутах і фаску по кромці задає не державка, а обрана пластина.

Ширина 2 мм — це і ширина стружки: під час відрізання пруток обламується по останніх десятих частках міліметра, і на виході подачу знижують удвічі.

Виліт ставлять за глибиною 12 мм плюс два-три міліметри, не більше. Канавочна пластина вузька, момент на кромці за віджиму росте швидко, а поломка стається не через знос, а через викришування кута.

Характеристики

Позначення

ADKT-WGX16-R-1212-2-R12-K-S

Тип різця

Канавочный отрезной

Змінна пластина

2GX16 (WALTER)

Ширина різу

2 мм

Максимальна глибина канавки

12 мм

Переріз хвостовика

12×12 мм

Довжина державки

125 мм

Напрямок

праве

Подавання МОР

зовнішній

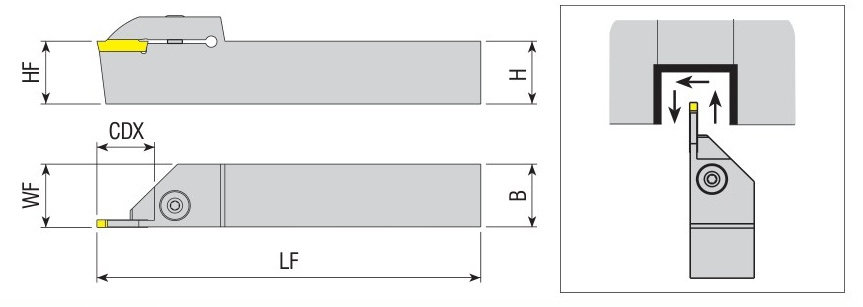

Функціональна ширина (WF)

12.2

Що означає позначення ADKT-WGX16-R-1212-2-R12-K-S

ADKT-WGX16-R-1212-2-R12-K-S — код замовлення AKKO: тип різця, система гнізда, виконання, розмір державки, ширина різу і глибина канавки.

A

виробник AKKO

DKT

зовнішній канавковий різець

WGX16

система посадкового гнізда під пластину 2GX16 (WALTER)

R

напрямок: праве

1212

хвостовик 12×12 мм

2

ширина різу 2 мм

R12

радіус профілю 12 мм

Часті запитання

Як виставити різець за висотою

строго по центру деталі. Під час відрізання кромка вище центра лишає бобишку, нижче — упирається в необрізаний залишок і ламається.

Яку канавку він ріже

завширшки 2 мм і завглибшки до 12 мм. Ширина жорстко задана пластиною, під іншу ширину потрібен інший інструмент.

Чи підійде пластина іншого виробника

гніздо розраховане на посадку 2GX16 (WALTER). Пластини цієї системи роблять кілька заводів, вибір іде за сплавом і стружколамом, а не за назвою на упаковці.

Чи можна відрізати цим різцем

так, це і є його основна робота.

Переваги

• ✓Гніздо під пластину 2GX16 (WALTER) — змінна кромка замість переточування
• ✓Жорстке гніздо з опорою пластини по всій довжині
• ✓Виконання праве
• ✓Державка 12×12 мм під стандартний різцетримач
