Різець канавковий зовнішній ADKT-I-R-2525-3-T22 AKKO ТМ

Різець канавковий ADKT-I-R-2525-3-T22 — зовнішній різець під пластину DGN 30.. (ISCAR). Ширина різу 3 мм, глибина до 22 мм, хвостовик 25×25 мм, довжина 150 мм, виконання праве. Сфера роботи — відрізання заготовки і прорізання глибоких канавок.

Сумісність і добір

Канавка завширшки 3 мм і завглибшки до 22 мм. Ширину задає пластина, глибину обмежує виліт державки.

Посадкове гніздо

під пластину DGN 30.. (ISCAR)

Ширина різу

3 мм

Максимальна глибина

22 мм

Хвостовик

25×25 мм

Довжина державки

150 мм

Напрямок

праве

Подавання МОР

зовнішній

Взаємозамінність

гніздо розраховане на пластину DGN 30.. (ISCAR): позначення системи, а не марка сплаву — сплав добирають під матеріал деталі

Призначення та сфера застосування

Різець робить відрізання заготовки і прорізання глибоких канавок: пластина завширшки 3 мм врізається в тіло деталі на глибину до 22 мм. Профіль канавки повторює профіль пластини, тому радіуси в кутах і фаску по кромці задає не державка, а обрана пластина.

Ширина 3 мм — це і ширина стружки: під час відрізання пруток обламується по останніх десятих частках міліметра, і на виході подачу знижують удвічі.

Ширина канавки задана пластиною: 3 мм і не інакше. Під іншу ширину потрібна інша пластина, а іноді й інша державка — посадкове гніздо розраховане на один типорозмір. Тому канавки під стопорні кільця спочатку перевіряють за кресленням деталі, а потім добирають інструмент, а не навпаки.

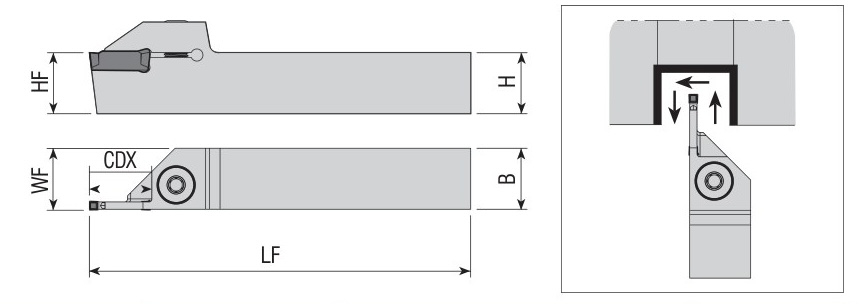

Характеристики

Позначення

ADKT-I-R-2525-3-T22

Тип різця

Канавочный отрезной

Змінна пластина

DGN 30.. (ISCAR)

Ширина різу

3 мм

Максимальна глибина канавки

22 мм

Переріз хвостовика

25×25 мм

Довжина державки

150 мм

Напрямок

праве

Подавання МОР

зовнішній

Функціональна ширина (WF)

25.3

Що означає позначення ADKT-I-R-2525-3-T22

ADKT-I-R-2525-3-T22 — код замовлення AKKO: тип різця, система гнізда, виконання, розмір державки, ширина різу і глибина канавки.

A

виробник AKKO

DKT

зовнішній канавковий різець

I

система посадкового гнізда під пластину DGN 30.. (ISCAR)

R

напрямок: праве

2525

хвостовик 25×25 мм

3

ширина різу 3 мм

T22

глибина канавки до 22 мм

Часті запитання

Чому ламається пластина

найчастіше від вібрації на вильоті і від зупинки подачі під навантаженням. Перевіряють виліт, висоту кромки по центру і жорсткість кріплення деталі.

Чи потрібна МОР

у канавці стружці нікуди йти, тому подавання рідини просто в різ піднімає стійкість сильніше, ніж зниження режимів.

Як виставити різець за висотою

строго по центру деталі. Під час відрізання кромка вище центра лишає бобишку, нижче — упирається в необрізаний залишок і ламається.

Яку канавку він ріже

завширшки 3 мм і завглибшки до 22 мм. Ширина жорстко задана пластиною, під іншу ширину потрібен інший інструмент.

Переваги

• ✓Гніздо під пластину DGN 30.. (ISCAR) — змінна кромка замість переточування
• ✓Жорстке гніздо з опорою пластини по всій довжині
• ✓Виконання праве
• ✓Державка 25×25 мм під стандартний різцетримач
