Резец токарный канавочный отрезной ADKT-K-L-1212-1.5-T15 наружный под пластину MGM. 150 (KORLOY) державка AKKO

Резец канавочный ADKT-K-L-1212-1.5-T15 — наружный резец под пластину MGM. 150 (KORLOY). Ширина реза 1.5 мм, глубина до 15 мм, хвостовик 12×12 мм, длина 100 мм, исполнение левое. Область работы — отрезка заготовки и прорезка глубоких канавок.

Совместимость и подбор

Канавка шириной 1.5 мм и глубиной до 15 мм. Ширину задает пластина, глубину ограничивает вылет державки.

Посадочное гнездо

под пластину MGM. 150 (KORLOY)

Ширина реза

1.5 мм

Максимальная глубина

15 мм

Хвостовик

12×12 мм

Длина державки

100 мм

Направление

левое

Подвод СОЖ

наружный

Взаимозаменяемость

гнездо рассчитано на пластину MGM. 150 (KORLOY): обозначение системы, а не марка сплава — сплав подбирается под материал детали

Назначение и область применения

Резец делает отрезка заготовки и прорезка глубоких канавок: пластина шириной 1.5 мм врезается в тело детали на глубину до 15 мм. Профиль канавки повторяет профиль пластины, поэтому радиусы в углах и фаску по кромке задает не державка, а выбранная пластина.

Ширина 1.5 мм — это и ширина стружки: при отрезке пруток обламывается по последним десятым долям миллиметра, и на выходе подачу снижают вдвое.

Ширина канавки задана пластиной: 1.5 мм и никак иначе. Под другую ширину нужна другая пластина, а иногда и другая державка — посадочное гнездо рассчитано на один типоразмер. Поэтому канавки под стопорные кольца сначала проверяют по чертежу детали, а потом подбирают инструмент, а не наоборот.

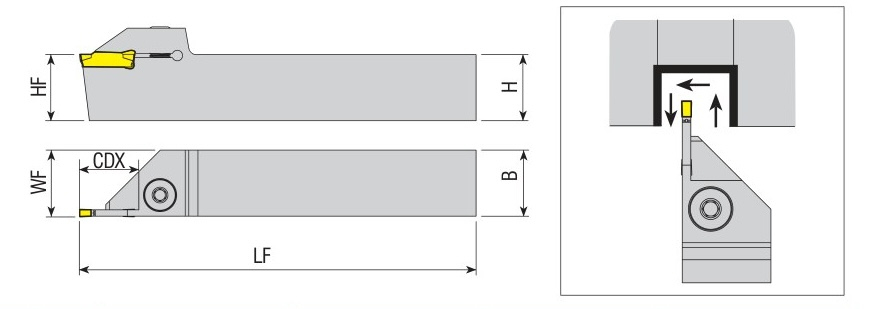

Характеристики

Обозначение

ADKT-K-L-1212-1.5-T15

Тип резца

Канавочный отрезной

Сменная пластина

MGM. 150 (KORLOY)

Ширина реза

1.5 мм

Максимальная глубина канавки

15 мм

Сечение хвостовика

12×12 мм

Длина державки

100 мм

Направление

левое

Подвод СОЖ

наружный

Что означает обозначение ADKT-K-L-1212-1.5-T15

ADKT-K-L-1212-1.5-T15 — код заказа AKKO: тип резца, система гнезда, исполнение, размер державки, ширина реза и глубина канавки.

A

изготовитель AKKO

DKT

наружный канавочный резец

K

система посадочного гнезда под пластину MGM. 150 (KORLOY)

L

направление: левое

1212

хвостовик 12×12 мм

1.5

ширина реза 1.5 мм

T15

глубина канавки до 15 мм

Частые вопросы

Какую канавку он режет

шириной 1.5 мм и глубиной до 15 мм. Ширина жестко задана пластиной, под другую ширину нужен другой инструмент.

Подойдет ли пластина другого изготовителя

гнездо рассчитано на посадку MGM. 150 (KORLOY). Пластины этой системы делают несколько заводов, выбор идет по сплаву и стружколому, а не по названию на упаковке.

Можно ли отрезать этим резцом

да, это и есть его основная работа: пруток диаметром до 30.0 мм.

Почему ломается пластина

чаще всего от вибрации на вылете и от остановки подачи под нагрузкой. Проверяют вылет, высоту кромки по центру и жесткость крепления детали.

Преимущества

• ✓Ширина реза 1.5 мм при глубине до 15 мм
• ✓Гнездо под пластину MGM. 150 (KORLOY) — сменная кромка вместо переточки
• ✓Жесткое гнездо с опорой пластины по всей длине
• ✓Исполнение левое

Пластины к этому резцу

• ✓Твердосплавная пластина канавочная-отрезная MGMN 150-G AU2045B AGIR
• ✓Твердосплавная пластина канавочная-отрезная MGMN 150-G SU1530BZ SUMTOM
• ✓Твердосплавная пластина канавочная-отрезная MGMN 150-G ASH1035MC AGIR
• ✓Твердосплавная пластина канавочная-отрезная MGMN 150-1N CBN с вставкой-1N CBN AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
