Резец токарный проходной CKJNL 2525 M16 под пластину KNUX 1604.. державка AKKO

Резец токарный CKJNL 2525 M16 — державка с механическим креплением сменной пластины KNUX 1604. Хвостовик 25×25 мм, длина 150 мм, угол в плане 93°, исполнение левое. Контурное точение: продольная подача, обратный ход и подрезка одной пластиной.

Совместимость и подбор

Пластина KNUX 1604 в державке 25×25 мм с углом в плане 93°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.

Посадочное гнездо

под пластину KNUX 1604

Форма пластины

параллелограмм 55°

Задний угол пластины

0° (пластина с отрицательной геометрией, двусторонняя)

Схема крепления

верхний прижим, пластина без отверстия

Хвостовик

квадратный 25×25 мм

Длина державки

150 мм

Направление

левое — подача к задней бабке

Взаимозаменяемость

обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя

Назначение и область применения

Угол в плане 93° определяет, что резец умеет: контурное точение: продольная подача, обратный ход и подрезка одной пластиной. Пластина KNUX 1604 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.

Сечение хвостовика 25×25 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 38 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.

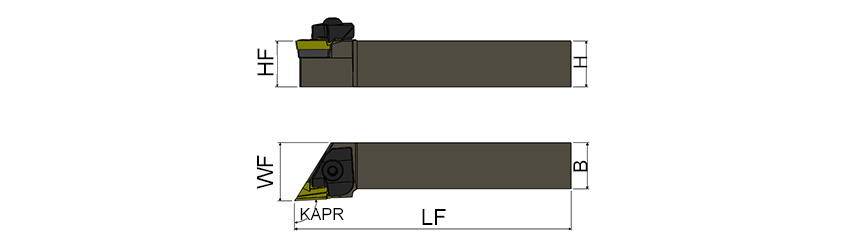

Характеристики

Обозначение

CKJNL 2525 M16

Стандарт обозначения

ISO 5608

Сменная пластина

KNUX 1604

Форма пластины

параллелограмм 55°

Угол в плане

93°

Задний угол пластины

0°

Схема крепления

верхний прижим, пластина без отверстия

Сечение хвостовика

25×25 мм

Длина

150 мм

Направление

левое

Подвод СОЖ

наружный

Функциональная ширина (WF)

31.5

Что означает обозначение CKJNL 2525 M16

CKJNL 2525 M16 — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.

C

схема крепления пластины: верхний прижим, пластина без отверстия

K

форма пластины: параллелограмм 55°

J

тип державки, угол в плане 93°

N

задний угол пластины 0°

L

направление: левое

2525

сечение хвостовика 25×25 мм

M

длина державки 150 мм

16

размер режущей кромки пластины, мм

Частые вопросы

Можно ли точить закаленную сталь

державка это допускает, вопрос к пластине: нужен сплав с покрытием или CBN и жесткая связка без вылета.

Что означает буква перед сечением хвостовика

J — тип державки; в этом резце ей отвечает угол в плане 93°.

Какая пластина сюда встанет

KNUX 1604 — форма, размер и задний угол заданы гнездом. Марка сплава и геометрия стружколома выбираются под материал детали.

Правый или левый нужен

правый работает подачей к патрону, левый — к задней бабке. На станке с задним резцедержателем направление меняется на противоположное.

Преимущества

• ✓Угол в плане 93° — контурное точение: продольная подача, обратный ход и подрезка одной пластиной
• ✓Шлифованное гнездо: пластина садится без подгонки
• ✓Обозначение по ISO 5608 — пластина и крепеж любого изготовителя
• ✓Сменная пластина KNUX 1604: кромку поворачивают, инструмент не перетачивают

Пластины к этому резцу

• ✓Твердосплавная пластина токарная KNUX 160405L-11 AU2040BZ AGIR
• ✓Твердосплавная пластина токарная KNUX 160405R-11 AU2040BZ AGIR
• ✓Твердосплавная пластина токарная KNUX 160405R-11 APK1035Y AGIR
• ✓Твердосплавная пластина токарная KNUX 160405R-11 SU1530B SUMTOM
• ✓Твердосплавная пластина токарная KNUX 160405R-11 SU2045Y SUMTOM
• ✓Твердосплавная пластина токарная KNUX 160405R1 AP2045B AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
