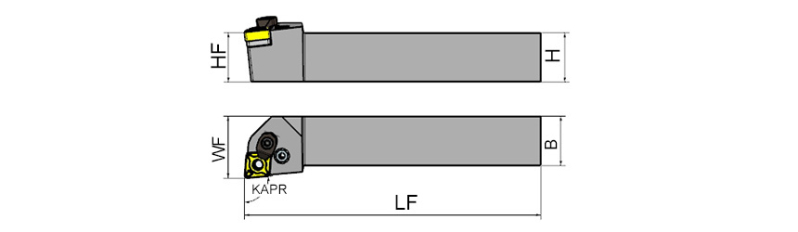

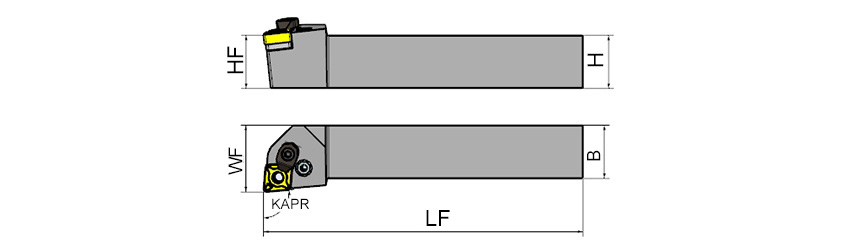

Різець токарний PCLNL 3232 P12C — державка з механічним кріпленням змінної пластини CNMG 1204. Хвостовик 32×32 мм, довжина 170 мм, кут у плані 95°, виконання ліве. Поздовжнє точіння з підрізанням уступу під 90°.
Сумісність і добір
Пластина CNMG 1204 у державці 32×32 мм з кутом у плані 95°. Розмір обробки задає пластина, виліт обмежує переріз хвостовика.
- Посадкове гніздо
- під пластину CNMG 1204
- Форма пластини
- ромбічна 80°
- Задній кут пластини
- 0° (пластина з від’ємною геометрією, двобічна)
- Схема кріплення
- важільний затиск крізь отвір
- Хвостовик
- квадратний 32×32 мм
- Довжина державки
- 170 мм
- Напрямок
- ліве — подача до задньої бабки
- Взаємозамінність
- позначення за ISO 5608: гніздо приймає пластину цієї форми і розміру від будь-якого виробника
Призначення та сфера застосування
Кут у плані 95° визначає, що різець уміє: поздовжнє точіння з підрізанням уступу під 90°. Пластина CNMG 1204 дає від трьох до восьми різальних кромок залежно від форми, і за затуплення її повертають, а не переточують інструмент.
Переріз хвостовика 32×32 мм — це межа за жорсткістю. Практичне правило: виліт із різцетримача не більший за 48 мм, тобто півтори висоти хвостовика. За цією межею різець починає працювати як пружина: з’являється вібрація, шорсткість росте, а кромка викришується по задній поверхні.
Характеристики
- Позначення
- PCLNL 3232 P12C
- Стандарт позначення
- ISO 5608
- Змінна пластина
- CNMG 1204
- Форма пластини
- ромбічна 80°
- Кут у плані
- 95°
- Задній кут пластини
- 0°
- Схема кріплення
- важільний затиск крізь отвір
- Переріз хвостовика
- 32×32 мм
- Довжина
- 170 мм
- Напрямок
- ліве
- Подавання МОР
- зовнішній
- Функціональна ширина (WF)
- 40
Що означає позначення PCLNL 3232 P12C
PCLNL 3232 P12C — позначення за ISO 5608: п’ять літер описують гніздо і геометрію, цифри — переріз хвостовика, довжину і розмір пластини.
- P
- схема кріплення пластини: важільний затиск крізь отвір
- C
- форма пластини: ромбічна 80°
- L
- тип державки, кут у плані 95°
- N
- задній кут пластини 0°
- L
- напрямок: ліве
- 3232
- переріз хвостовика 32×32 мм
- P
- довжина державки 170 мм
- 12
- розмір різальної кромки пластини, мм
Часті запитання
- Правий чи лівий потрібен
- правий працює подачею до патрона, лівий — до задньої бабки. На верстаті із заднім різцетримачем напрямок змінюється на протилежний.
- Який виліт припустимий
- до 48 мм. Кожні зайві 10 мм вильоту помітно піднімають рівень вібрації, і першим це видно за шорсткістю, а не за стійкістю.
- Чим кріпиться пластина
- важільний затиск крізь отвір. Кріплення — витратна деталь: зірваний гвинт або зім’ятий притиск міняють, гніздо при цьому оглядають на вироблення.
- Чи можна точити загартовану сталь
- державка це допускає, питання до пластини: потрібен сплав із покриттям або CBN і жорстка зв’язка без вильоту.
Переваги
- ✓Змінна пластина CNMG 1204: кромку повертають, інструмент не переточують
- ✓Хвостовик 32×32 мм під стандартний різцетримач
- ✓Кут у плані 95° — поздовжнє точіння з підрізанням уступу під 90°
- ✓Шліфоване гніздо: пластина сідає без припасування
Пластини до цього різця
Гніздо приймає цей типорозмір; марку сплаву і стружколам обирають під матеріал деталі.
Сусідні типорозміри
- Той самий тип, інший переріз
- Різець прохідний PCLNL 2020 K12C AKKO
- Той самий тип, інший переріз
- Різець прохідний PCLNL 2525 M12C AKKO
- Той самий тип, інший переріз
- Різець прохідний PCLNL 2525 M16C AKKO
Як дібрати. Спочатку пластина: гніздо приймає лише CNMG 1204. Далі хвостовик — 32×32 мм має сідати в різцетримач без підкладок; підкладка з’їдає жорсткість. Виліт виставляють за правилом півтори висоти, тобто до 48 мм, і перевіряють висоту центра: кромка вище центра дає наріст, нижче — задир по задній поверхні.
