Різець прохідний SVJBR 2525 M16 AKKO

Різець токарний SVJBR 2525 M16 — державка з механічним кріпленням змінної пластини VBMT 1604. Хвостовик 25×25 мм, довжина 150 мм, кут у плані 93°, виконання праве. Контурне точіння: поздовжня подача, зворотний хід і підрізання однією пластиною.

Сумісність і добір

Пластина VBMT 1604 у державці 25×25 мм з кутом у плані 93°. Розмір обробки задає пластина, виліт обмежує переріз хвостовика.

Посадкове гніздо

під пластину VBMT 1604

Форма пластини

ромбічна 35°

Задній кут пластини

5° (пластина з позитивною геометрією, однобічна)

Схема кріплення

гвинтом крізь отвір пластини

Хвостовик

квадратний 25×25 мм

Довжина державки

150 мм

Напрямок

праве — подача до патрона

Взаємозамінність

позначення за ISO 5608: гніздо приймає пластину цієї форми і розміру від будь-якого виробника

Призначення та сфера застосування

Кут у плані 93° визначає, що різець уміє: контурне точіння: поздовжня подача, зворотний хід і підрізання однією пластиною. Пластина VBMT 1604 дає від трьох до восьми різальних кромок залежно від форми, і за затуплення її повертають, а не переточують інструмент.

Переріз хвостовика 25×25 мм — це межа за жорсткістю. Практичне правило: виліт із різцетримача не більший за 38 мм, тобто півтори висоти хвостовика. За цією межею різець починає працювати як пружина: з’являється вібрація, шорсткість росте, а кромка викришується по задній поверхні.

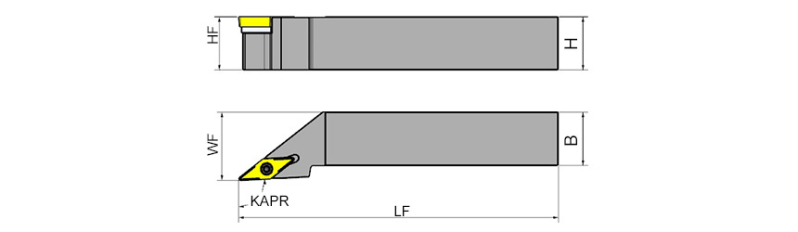

Характеристики

Позначення

SVJBR 2525 M16

Стандарт позначення

ISO 5608

Змінна пластина

VBMT 1604

Форма пластини

ромбічна 35°

Кут у плані

93°

Задній кут пластини

5°

Схема кріплення

гвинтом крізь отвір пластини

Переріз хвостовика

25×25 мм

Довжина

150 мм

Напрямок

праве

Подавання МОР

зовнішній

Функціональна ширина (WF)

32

Що означає позначення SVJBR 2525 M16

SVJBR 2525 M16 — позначення за ISO 5608: п’ять літер описують гніздо і геометрію, цифри — переріз хвостовика, довжину і розмір пластини.

S

схема кріплення пластини: гвинтом крізь отвір пластини

V

форма пластини: ромбічна 35°

J

тип державки, кут у плані 93°

B

задній кут пластини 5°

R

напрямок: праве

2525

переріз хвостовика 25×25 мм

M

довжина державки 150 мм

16

розмір різальної кромки пластини, мм

Часті запитання

Правий чи лівий потрібен

правий працює подачею до патрона, лівий — до задньої бабки. На верстаті із заднім різцетримачем напрямок змінюється на протилежний.

Який виліт припустимий

до 38 мм. Кожні зайві 10 мм вильоту помітно піднімають рівень вібрації, і першим це видно за шорсткістю, а не за стійкістю.

Чим кріпиться пластина

гвинтом крізь отвір пластини. Кріплення — витратна деталь: зірваний гвинт або зім’ятий притиск міняють, гніздо при цьому оглядають на вироблення.

Чи можна точити загартовану сталь

державка це допускає, питання до пластини: потрібен сплав із покриттям або CBN і жорстка зв’язка без вильоту.

Переваги

• Позначення за ISO 5608 — пластина і кріплення будь-якого виробника
• Змінна пластина VBMT 1604: кромку повертають, інструмент не переточують
• Хвостовик 25×25 мм під стандартний різцетримач
• Кут у плані 93° — контурне точіння: поздовжня подача, зворотний хід і підрізання однією пластиною

Пластини до цього різця

• Пластина т/с змінна VBMT 160404-MV AMS1035C AGIR
• Пластина т/с змінна VBMT 160404-CM APK1035YB AGIR
• Пластина т/с змінна VBMT 160404-MV SMS2035BZ SUMTOM
• Пластина т/с змінна VBMT 160408-MV SMS2035BZ SUMTOM
• Пластина т/с змінна VBMT 160408-CM APK1035YB AGIR
• Пластина т/с змінна VBMT 160402-SL AMS2040Y-P AGIR

Гніздо приймає цей типорозмір; марку сплаву і стружколам обирають під матеріал деталі.
