Різець прохідний TDNNN 1616 H11 AKKO

*Зображення має ілюстративний характер. Фактичний зовнішній вигляд продукту може відрізнятись від показаного на малюнку

4354 ₴-871₴ 3483 ₴

На складі: 5шт.

Код товару: MZ-36590

В наявності

Доставка

Відправка замовлень по всій Україні здійснюється транспортною компанією «Нова Пошта» с понеділка по п'ятницю.

При оформленні та оплаті замовлення до 15:00 товар передається в доставку у день оплати.

Вартість доставки оплачує покупець згідно з тарифами перевізника.

Оплата

Оплата у «Сплав Харків» – усі розрахунки у гривнях.

Безготівковий розрахунок з ПДВ (+20%) або без ПДВ (+10%).

Юрособи та ФОП: для виписки рахунку-фактури вкажіть ваш код ЄДРПОУ
Фізособи: оплата рахунку в будь-якому банку або відділенні.

Готівковий розрахунок

Переказ на картку підприємства – реквізити видасть менеджер після підтвердження наявності товару.
Оплата при отриманні у відділенні Нової Пошти (доставка грошей – за рахунок отримувача).

Мінімальна сума замовлення 300 грн.

AKKO Новий MZ-36590

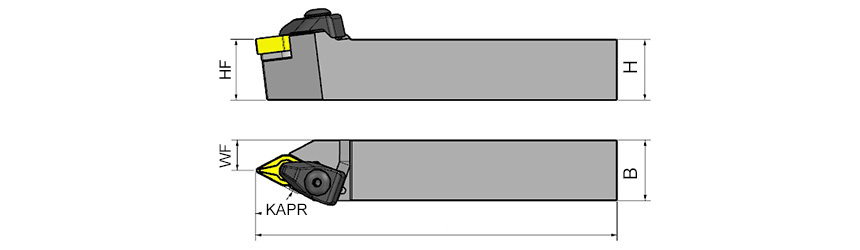

Різець токарний TDNNN 1616 H11 — державка з механічним кріпленням змінної пластини DNMG 1104. Хвостовик 16×16 мм, довжина 100 мм, кут у плані 63°, виконання нейтральне. Торцювання і точіння великим перерізом зрізу.

Сумісність і добір

Пластина DNMG 1104 у державці 16×16 мм з кутом у плані 63°. Розмір обробки задає пластина, виліт обмежує переріз хвостовика.

Посадкове гніздо: під пластину DNMG 1104
Форма пластини: ромбічна 55°
Задній кут пластини: 0° (пластина з від’ємною геометрією, двобічна)
Схема кріплення: притиск зверху крізь отвір пластини
Хвостовик: квадратний 16×16 мм
Довжина державки: 100 мм
Напрямок: нейтральне
Взаємозамінність: позначення за ISO 5608: гніздо приймає пластину цієї форми і розміру від будь-якого виробника

Призначення та сфера застосування

Кут у плані 63° визначає, що різець уміє: торцювання і точіння великим перерізом зрізу. Пластина DNMG 1104 дає від трьох до восьми різальних кромок залежно від форми, і за затуплення її повертають, а не переточують інструмент.

Переріз хвостовика 16×16 мм — це межа за жорсткістю. Практичне правило: виліт із різцетримача не більший за 24 мм, тобто півтори висоти хвостовика. За цією межею різець починає працювати як пружина: з’являється вібрація, шорсткість росте, а кромка викришується по задній поверхні.

Характеристики

Позначення: TDNNN 1616 H11
Стандарт позначення: ISO 5608
Змінна пластина: DNMG 1104
Форма пластини: ромбічна 55°
Кут у плані: 63°
Задній кут пластини: 0°
Схема кріплення: притиск зверху крізь отвір пластини
Переріз хвостовика: 16×16 мм
Довжина: 100 мм
Напрямок: нейтральне
Подавання МОР: зовнішній
Функціональна ширина (WF): 8

Що означає позначення TDNNN 1616 H11

TDNNN 1616 H11 — позначення за ISO 5608: п’ять літер описують гніздо і геометрію, цифри — переріз хвостовика, довжину і розмір пластини.

T: схема кріплення пластини: притиск зверху крізь отвір пластини
D: форма пластини: ромбічна 55°
N: тип державки, кут у плані 63°
N: задній кут пластини 0°
N: напрямок: нейтральне
1616: переріз хвостовика 16×16 мм
H: довжина державки 100 мм
11: розмір різальної кромки пластини, мм

Часті запитання

Чи можна точити загартовану сталь: державка це допускає, питання до пластини: потрібен сплав із покриттям або CBN і жорстка зв’язка без вильоту.
Що означає літера перед перерізом хвостовика: N — тип державки; у цьому різці їй відповідає кут у плані 63°.
Яка пластина сюди стане: DNMG 1104 — форма, розмір і задній кут задані гніздом. Марка сплаву і геометрія стружколама обираються під матеріал деталі.
Правий чи лівий потрібен: правий працює подачею до патрона, лівий — до задньої бабки. На верстаті із заднім різцетримачем напрямок змінюється на протилежний.

Переваги

✓Позначення за ISO 5608 — пластина і кріплення будь-якого виробника
✓Змінна пластина DNMG 1104: кромку повертають, інструмент не переточують
✓Хвостовик 16×16 мм під стандартний різцетримач
✓Кут у плані 63° — торцювання і точіння великим перерізом зрізу

Пластини до цього різця

Гніздо приймає цей типорозмір; марку сплаву і стружколам обирають під матеріал деталі.

Сусідні типорозміри

Той самий тип, інший переріз: Різець прохідний TDNNN 2020 K15 AKKO ТМ
Той самий тип, інший переріз: Різець прохідний TDNNN 2525 M11 AKKO ТМ
Той самий тип, інший переріз: Різець прохідний TDNNN 2525 M15 AKKO

Як дібрати. Спочатку пластина: гніздо приймає лише DNMG 1104. Далі хвостовик — 16×16 мм має сідати в різцетримач без підкладок; підкладка з’їдає жорсткість. Виліт виставляють за правилом півтори висоти, тобто до 24 мм, і перевіряють висоту центра: кромка вище центра дає наріст, нижче — задир по задній поверхні.

Виробник: AKKO
