Різець токарний TVHNL 2020 K16 — державка з механічним кріпленням змінної пластини VNMG 1604. Хвостовик 20×20 мм, довжина 125 мм, виконання ліве.
Сумісність і добір
Пластина VNMG 1604 у державці 20×20 мм. Розмір обробки задає пластина, виліт обмежує переріз хвостовика.
- Посадкове гніздо
- під пластину VNMG 1604
- Форма пластини
- ромбічна 35°
- Задній кут пластини
- 0° (пластина з від’ємною геометрією, двобічна)
- Схема кріплення
- притиск зверху крізь отвір пластини
- Хвостовик
- квадратний 20×20 мм
- Довжина державки
- 125 мм
- Напрямок
- ліве — подача до задньої бабки
- Взаємозамінність
- позначення за ISO 5608: гніздо приймає пластину цієї форми і розміру від будь-якого виробника
Призначення та сфера застосування
Пластина VNMG 1604 дає від трьох до восьми різальних кромок залежно від форми, і за затуплення її повертають, а не переточують інструмент.
Переріз хвостовика 20×20 мм — це межа за жорсткістю. Практичне правило: виліт із різцетримача не більший за 30 мм, тобто півтори висоти хвостовика. За цією межею різець починає працювати як пружина: з’являється вібрація, шорсткість росте, а кромка викришується по задній поверхні.

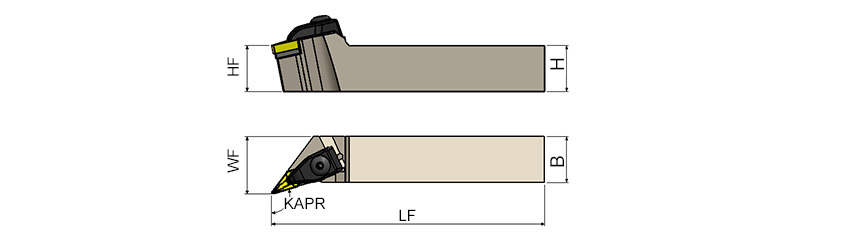

Характеристики
- Позначення
- TVHNL 2020 K16
- Стандарт позначення
- ISO 5608
- Змінна пластина
- VNMG 1604
- Форма пластини
- ромбічна 35°
- Задній кут пластини
- 0°
- Схема кріплення
- притиск зверху крізь отвір пластини
- Переріз хвостовика
- 20×20 мм
- Довжина
- 125 мм
- Напрямок
- ліве
- Подавання МОР
- зовнішній
- Функціональна ширина (WF)
- 25
Що означає позначення TVHNL 2020 K16
TVHNL 2020 K16 — позначення за ISO 5608: п’ять літер описують гніздо і геометрію, цифри — переріз хвостовика, довжину і розмір пластини.
- T
- схема кріплення пластини: притиск зверху крізь отвір пластини
- V
- форма пластини: ромбічна 35°
- H
- тип державки; цієї літери в таблиці каталогу немає, кут уточнюйте в менеджера
- N
- задній кут пластини 0°
- L
- напрямок: ліве
- 2020
- переріз хвостовика 20×20 мм
- K
- довжина державки 125 мм
- 16
- розмір різальної кромки пластини, мм
Часті запитання
- Яка пластина сюди стане
- VNMG 1604 — форма, розмір і задній кут задані гніздом. Марка сплаву і геометрія стружколама обираються під матеріал деталі.
- Правий чи лівий потрібен
- правий працює подачею до патрона, лівий — до задньої бабки. На верстаті із заднім різцетримачем напрямок змінюється на протилежний.
- Який виліт припустимий
- до 30 мм. Кожні зайві 10 мм вильоту помітно піднімають рівень вібрації, і першим це видно за шорсткістю, а не за стійкістю.
- Чим кріпиться пластина
- притиск зверху крізь отвір пластини. Кріплення — витратна деталь: зірваний гвинт або зім’ятий притиск міняють, гніздо при цьому оглядають на вироблення.
Переваги
- ✓Жорстке гніздо під пластину
- ✓Шліфоване гніздо: пластина сідає без припасування
- ✓Позначення за ISO 5608 — пластина і кріплення будь-якого виробника
- ✓Змінна пластина VNMG 1604: кромку повертають, інструмент не переточують
Пластини до цього різця
Гніздо приймає цей типорозмір; марку сплаву і стружколам обирають під матеріал деталі.
Сусідні типорозміри
- Дзеркальне виконання
- Різець прохідний TVHNR 2020 K16 AKKO ТМ
Як дібрати. Спочатку пластина: гніздо приймає лише VNMG 1604. Далі хвостовик — 20×20 мм має сідати в різцетримач без підкладок; підкладка з’їдає жорсткість. Виліт виставляють за правилом півтори висоти, тобто до 30 мм, і перевіряють висоту центра: кромка вище центра дає наріст, нижче — задир по задній поверхні.
