Різець розточний з ЗОР A25R PSKNR 12C AKKO

Різець розточний A25R PSKNR 12C — борштанга Ø25 мм із матеріалу сталь із внутрішнім подаванням МОР під пластину SNMG 1204, мінімальний діаметр розточування 32 мм, довжина 200 мм, виконання праве. Кут врізання 75° визначає, який уступ різець залишить у глухому отворі. Канал подавання МОР виведений до різальної кромки: стружка не лишається в отворі.

Сумісність і добір

Розточування отвору від 32 мм борштангою Ø25 мм. Діаметр обробки задає виліт і положення пластини, глибину обмежує довжина державки.

Посадкове гніздо

під пластину SNMG 1204

Мінімальний діаметр розточування

32 мм

Діаметр державки

25 мм — під розточну оправку або втулку з посадкою 25 H7

Матеріал державки

сталь із внутрішнім подаванням МОР

Форма пластини

квадратна

Задній кут пластини

0°

Схема кріплення

важільний затиск крізь отвір

Кут врізання

75°

Довжина державки

200 мм

Напрямок

праве

Подавання МОР

крізь тіло державки на кромку

Призначення та сфера застосування

Борштанга працює в отворі, де немає місця для відведення стружки і немає другої опори. Звідси головне обмеження: виліт із затиску. Для державки Ø25 мм із матеріалу сталь із внутрішнім подаванням МОР робоча межа — 4 діаметри, тобто 100 мм. На вильоті 100 мм віджим кромки у шістдесят із лишком разів більший, ніж на вильоті в один діаметр: віджим росте як куб відношення вильоту до діаметра.

Мінімальний діаметр 32 мм — це не рекомендація, а геометрична межа: у менший отвір державка з пластиною просто не заходить. Кут врізання 75° показує, що різець залишить на дні глухого отвору: дно лишиться з конусом, під пласке дно потрібен різець із кутом від 90°.

Стружка у глухому отворі йде назад по борштанзі й намотується. Звідси правило: або МОР через центр під тиском, або періодичне виведення інструмента. Забитий стружкою отвір ламає пластину швидше, ніж будь-які режими.

Віджим порахований за кубом відношення вильоту до діаметра за однакової сили різання; за одиницю взято виліт в один діаметр, тобто 25 мм. Межа для цієї державки — 4×D.

Характеристики

Позначення

A25R PSKNR 12C

Стандарт позначення

ISO 6261

Змінна пластина

SNMG 1204

Діаметр державки

25 мм

Мінімальний діаметр розточування

32 мм

Довжина

200 мм

Матеріал державки

сталь із внутрішнім подаванням МОР

Кут врізання

75°

Форма пластини

квадратна

Задній кут пластини

0°

Схема кріплення

важільний затиск крізь отвір

Напрямок

праве

Рекомендований виліт

до 100 мм (4×D)

Подавання МОР

крізь тіло державки

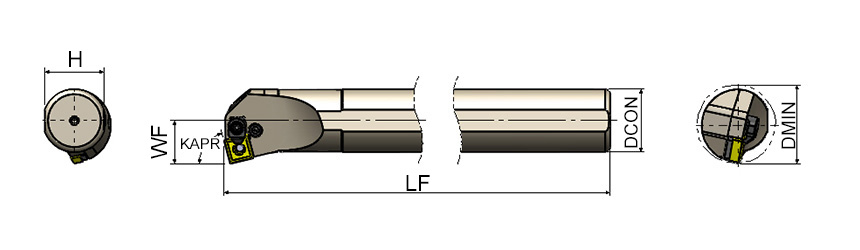

Функціональна ширина (WF)

17

Висота державки (H)

23

Що означає позначення A25R PSKNR 12C

A25R PSKNR 12C — позначення за ISO 6261: літера і дві цифри описують державку, наступні п’ять літер — гніздо і геометрію за ISO 5608.

A

матеріал державки: сталь із внутрішнім подаванням МОР

25

діаметр державки 25 мм

R

довжина державки 200 мм

P

схема кріплення пластини: важільний затиск крізь отвір

S

форма пластини: квадратна

K

тип головки, кут врізання 75°

N

задній кут пластини 0°

R

напрямок: праве

12

розмір різальної кромки пластини, мм

Часті запитання

Що робити, якщо все одно вібрує

знизити подачу і збільшити оберти не допоможе — зменшують виліт і глибину різання. Якщо виліт зменшити не можна, потрібна антивібраційна борштанга або твердосплавна.

Як виставити різець по центру

за висотою центра задньої бабки або за еталоном. Кромка вище центра збільшує тертя по задній поверхні, нижче — уводить розмір у плюс і лишає слід на дні.

Чим кріпиться пластина

важільний затиск крізь отвір. У розточній державці доступ до гвинта обмежений, тому ключ беруть той, що йде до державки, а не універсальний.

Чи підійде пластина іншого виробника

так, SNMG 1204 — позначення за ISO, гніздо приймає пластину цієї форми і розміру від будь-якого виробника.

Переваги

• ✓Канал МОР виведений на кромку: стружка вимивається з глухого отвору
• ✓Пластина SNMG 1204 за ISO — змінна кромка замість переточування
• ✓Кут врізання 75° під підрізання дна та уступу
• ✓Мінімальний діаметр розточування 32 мм

Пластини до цього різця

• ✓Пластина т/с змінна SNMG 120412-CRA APK1035YB AGIR
• ✓Пластина т/с змінна SNMG 120408-MA AMS1045S AGIR
• ✓Пластина т/с змінна SNMG 120404-CMD APK1025YB AGIR
• ✓Пластина т/с змінна SNMG 120408-CRA APK1035YB AGIR
• ✓Пластина т/с змінна SNMG 120404-MA AMS1035C AGIR
• ✓Пластина т/с змінна SNMG 120408-MS AK1030B AGIR

Гніздо приймає цей типорозмір; марку сплаву і стружколам обирають під матеріал деталі.
