Кондуктор для сверления под шканты VOREL 24090, 6/8/10 мм

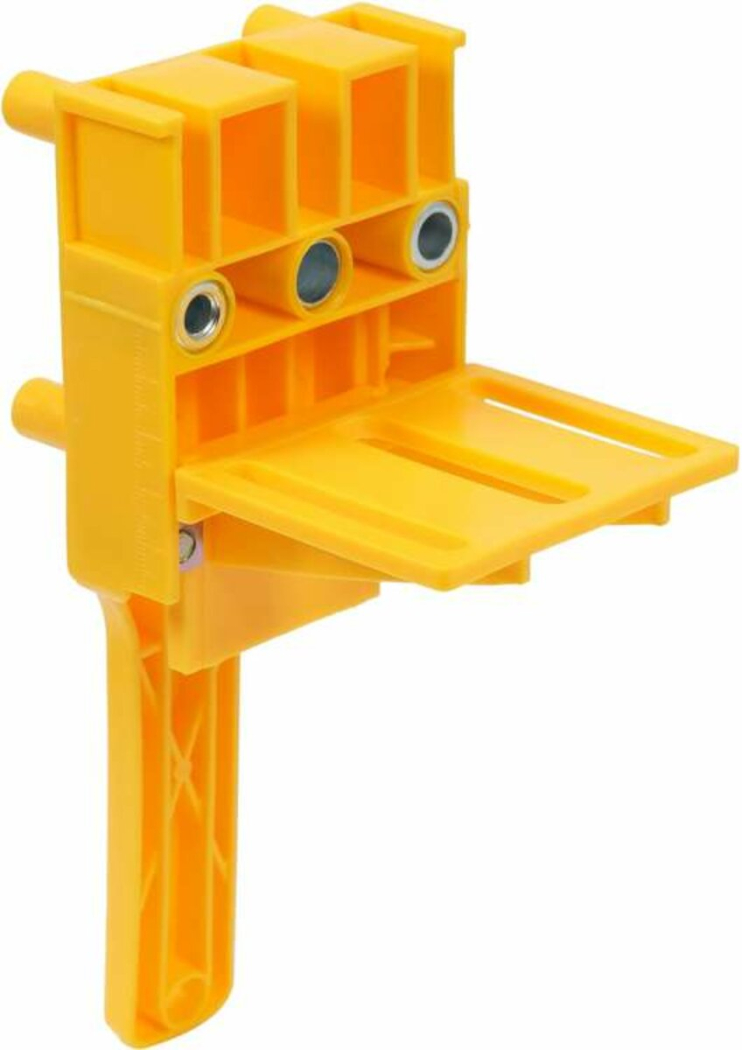

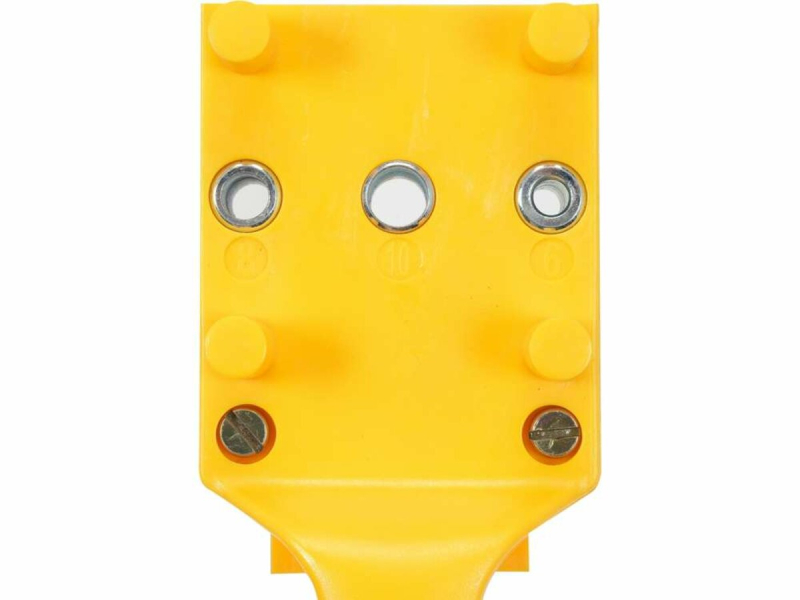

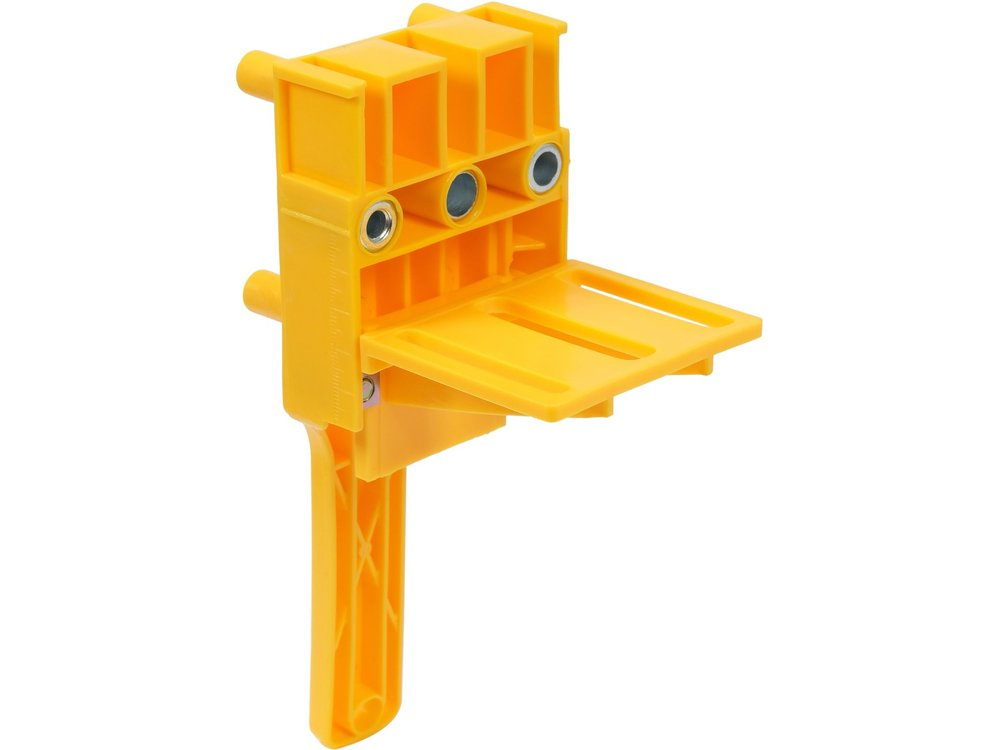

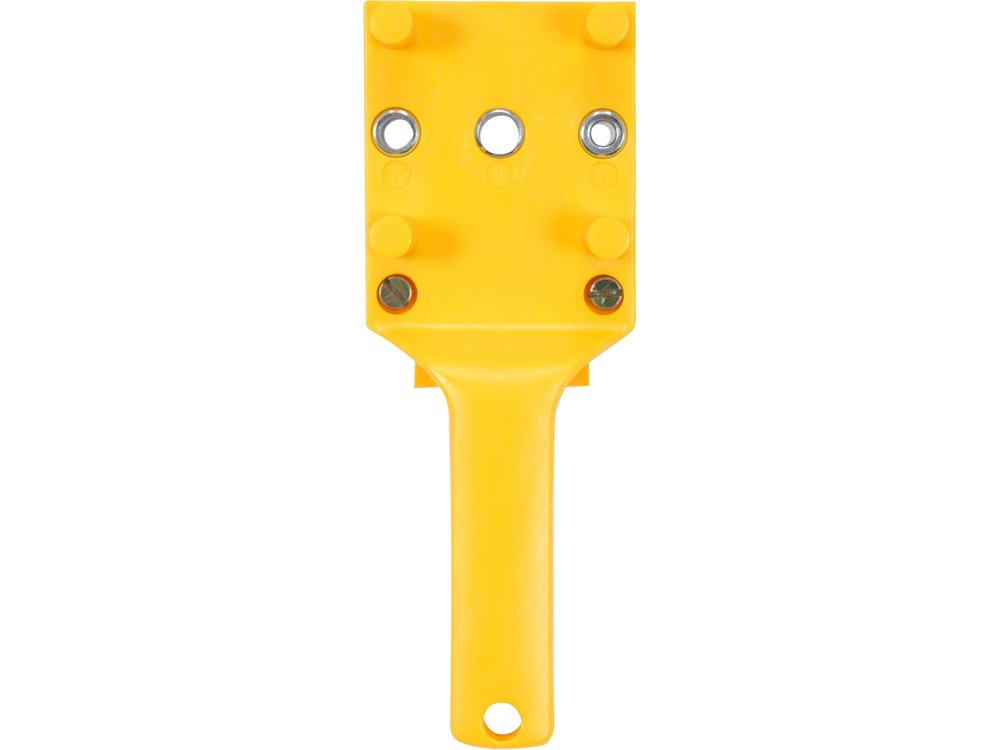

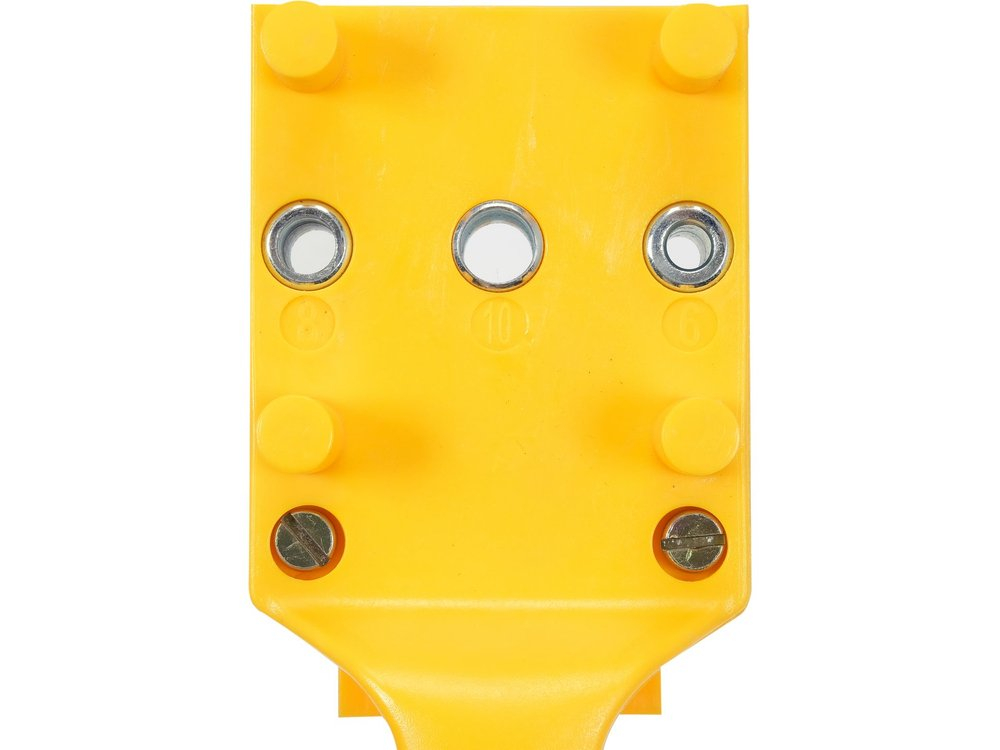

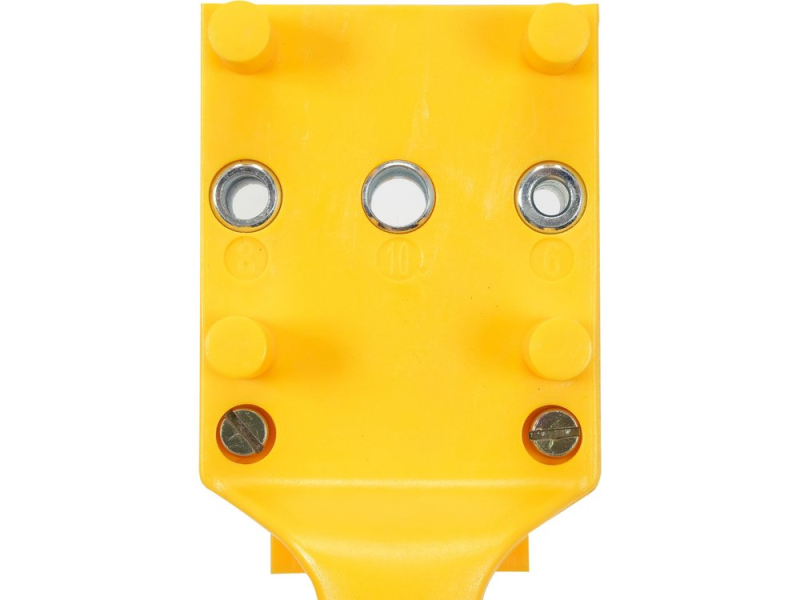

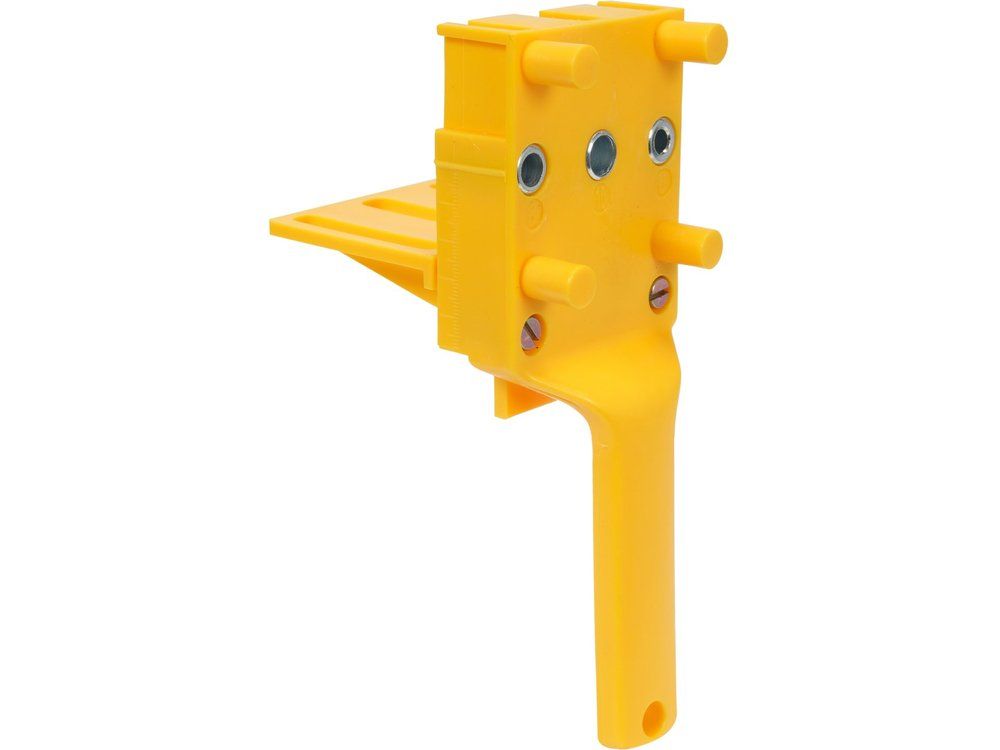

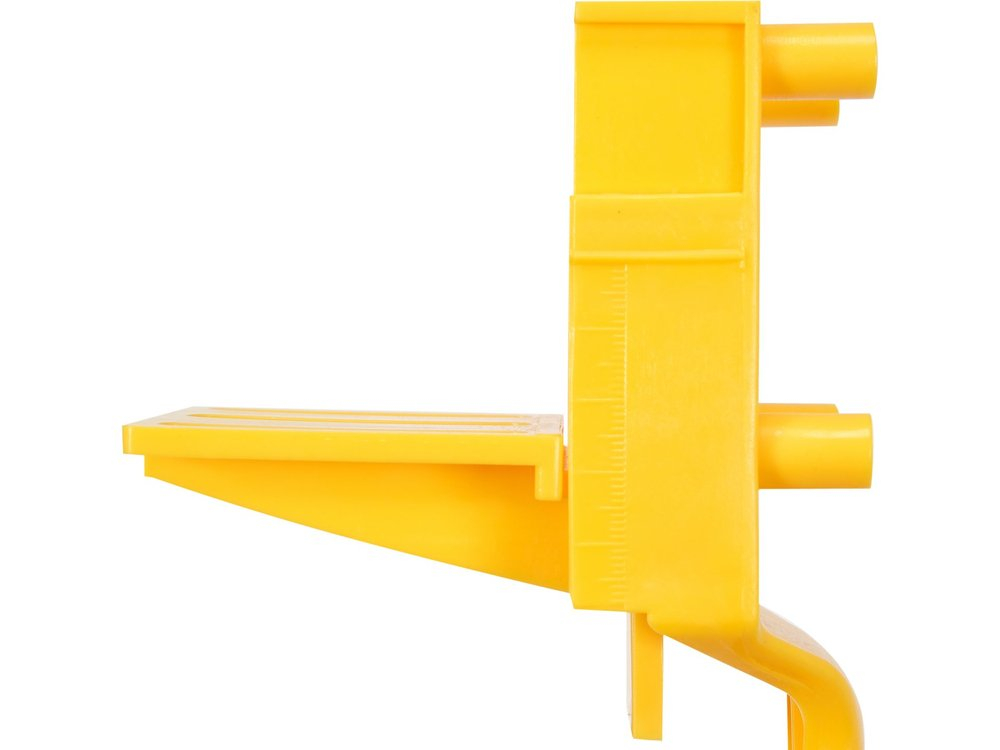

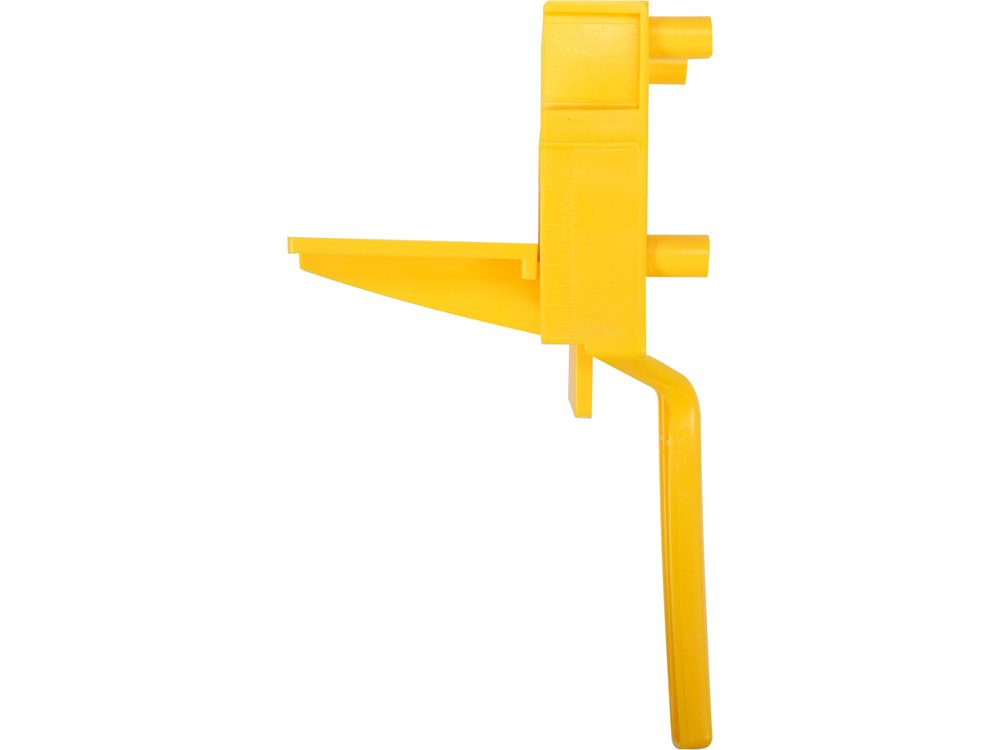

Кондуктор для сверления отверстий под шканты VOREL 24090 — нейлоновый шаблон с направляющими на 6, 8 и 10 мм. Он охватывает деталь толщиной 12–30 мм и удерживает сверло перпендикулярно поверхности. Габариты корпуса 195×115×70 мм.

Назначение и область применения

В шкантовом соединении разметка — половина дела: два отверстия должны совпасть по центрам и при этом идти под прямым углом. Отклонение оси всего на 2° на глубине 30 мм уводит конец сверла примерно на миллиметр, и детали уже не сходятся заподлицо. Направляющая втулка задает угол механически, поэтому результат не зависит от того, как ровно мастер держит дрель.

Три диаметра закрывают обычный мебельный ряд: 6 мм под тонкие детали, 8 мм под ЛДСП и мебельный щит, 10 мм под массив и несущие узлы. Общее правило подбора — диаметр шканта около трети толщины детали.

Характеристики

Диаметры направляющих

6, 8 и 10 мм

Толщина детали

12–30 мм

Габариты

195×115×70 мм

Материал

нейлон

Применение

сверление отверстий под шканты при соединении досок и щитов

Частые вопросы

Как задать глубину отверстия?
Ограничителя глубины в комплекте нет. Глубину отмечают на самом сверле упорным кольцом или меткой, а шкант подбирают так, чтобы он вошел в каждую деталь примерно наполовину своей длины.

Чем нейлоновый кондуктор хуже металлического?
Пластиковая направляющая изнашивается от контакта со сверлом быстрее стальной втулки. Сверло вводят без перекоса и не давят вбок; при большом объеме работы разумнее взять шаблон со сменными стальными втулками.

Преимущества

• Три диаметра в одном корпусе — 6, 8 и 10 мм
• Прямой угол задается механически, а не на глаз
• Охват деталей 12–30 мм закрывает ЛДСП, щит и доску
• Нейлон не царапает лицевую поверхность заготовки
