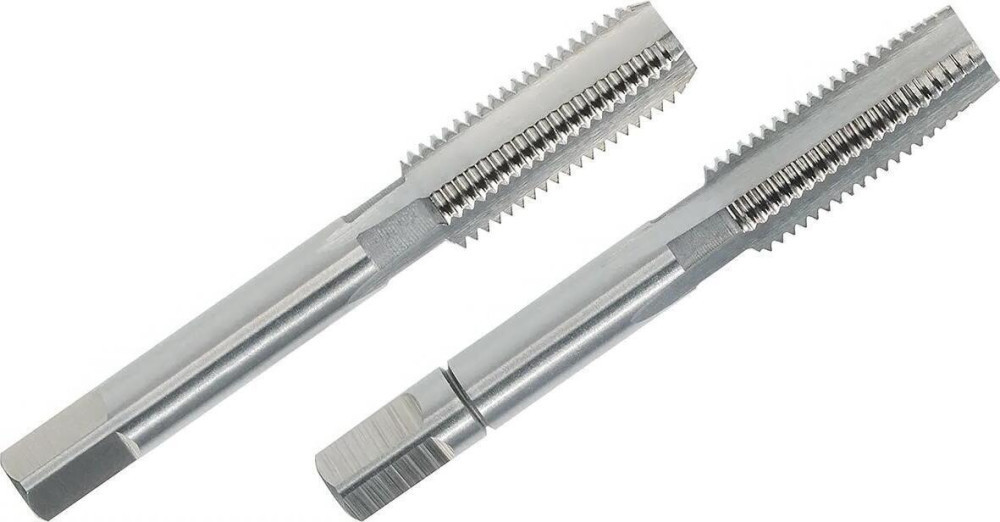

Метчик машинно-ручной М12х0.75 комплект из 2-х штук Р6М5 внутризавод

Метчик машинно-ручной М12×0,75, комплект из 2 шт. — инструмент для нарезания внутренней метрической резьбы. Резьба формируется за два прохода: черновой №1 снимает основную часть припуска, чистовой №2 доводит профиль до окончательного размера. Нагрузка распределяется между инструментами, поэтому комплект уверенно работает в вязком материале, в глухом отверстии и при ручном нарезании воротком.

Обрабатываемые материалы

• PКонструкционные и низколегированные стали
• KЧугун серый и высокопрочный
• NАлюминий, латунь, бронза, медные сплавы

Для аустенитной нержавеющей стали 12Х18Н10Т и жаропрочных сплавов берите кобальтовое исполнение Р6М5К5 (HSS-E).

Что этим делают

Нарезают внутреннюю резьбу М12×0,75 под болт, шпильку или винт того же типоразмера. Отверстие сверлят заранее.

Сверло под резьбу

⌀11,25 мм

Формула

d = 12 − 0,75 = 11,25 мм

Ответная наружная резьба

плашка М12×0,75

Отверстие меньше ⌀11,25 мм перегружает заборную часть чернового метчика; больше — резьба выходит неполнопрофильной и срывается под нагрузкой.

Назначение и область применения

Комплект применяют вручную с воротком и на сверлильных, токарных и резьбонарезных станках. Типичные задачи: общее машиностроение, ремонтные и механические участки; соединения с мелким шагом: гидравлика, пневматика, тонкостенные детали и втулки.

Характеристики

Тип

метчик машинно-ручной, комплект из 2 шт.

Резьба

М12×0,75 — метрическая, профиль 60°, ГОСТ 24705

Шаг резьбы P

0,75 мм — мелкий

Сверло под резьбу

⌀11,25 мм

Материал режущей части

быстрорежущая сталь Р6М5 (HSS)

Направление резьбы

правое

Тип отверстий

сквозные и глухие

Хвостовик

цилиндрический с квадратом под вороток

Стандарт

ГОСТ 3266-81

Производитель

внутризаводское изготовление

Что означает обозначение М12×0,75

М

метрическая резьба с профилем 60°

12

номинальный диаметр резьбы, мм — совпадает с диаметром болта

0,75

шаг резьбы, мм: расстояние между соседними витками. Мелкий шаг: витков на той же длине больше, соединение точнее регулируется и лучше держит вибрацию

Порядок работы комплектом

Ориентировочные режимы резания

Подача не назначается: она равна шагу резьбы, 0,75 мм за оборот. Значения скорости приведены как ориентир общей практики для машинного нарезания с СОЖ; ГОСТ 3266-81 нормирует только режимы приемочных испытаний.

Частые вопросы

Каким сверлом сверлить отверстие?

Сверлом ⌀11,25 мм. Это номинальный диаметр минус шаг: 12 − 0,75.

Можно ли нарезать резьбу одним чистовым метчиком?

Нет. Чистовой рассчитан на припуск, оставленный черновым, и в целое отверстие войдет с перегрузом. Это типичная причина сорванной резьбы и застрявшего обломка.

В каком порядке работать?

Строго по номерам: №1, затем №2. Номер выбит на хвостовике цифрой или рисками.

Подойдет ли к моему воротку?

Хвостовик цилиндрический с квадратом, размер квадрата растет с диаметром резьбы. Для М12×0,75 проверьте, что диапазон воротка перекрывает этот размер.

Чем отличается от однопроходного метчика той же резьбы?

Числом проходов. Однопроходный быстрее на станке и в сквозных отверстиях; комплект надежнее в вязком материале, в глухом отверстии и при ручной работе.

Чем мелкий шаг отличается от основного?

Витков на той же длине больше: соединение точнее регулируется и лучше держит вибрацию, но чувствительнее к забоинам. Проверьте, что ответная деталь тоже с шагом 0,75 мм — без резьбомера отличить сложно.

Преимущества

• ✓Резьба М12×0,75 нарезается за 2 прохода — ниже момент и меньше риск слома
• ✓Диаметр сверла под резьбу известен заранее: ⌀11,25 мм
• ✓Годится и для ручного нарезания воротком, и для работы на станке
• ✓Квадрат на хвостовике передает момент без проскальзывания
