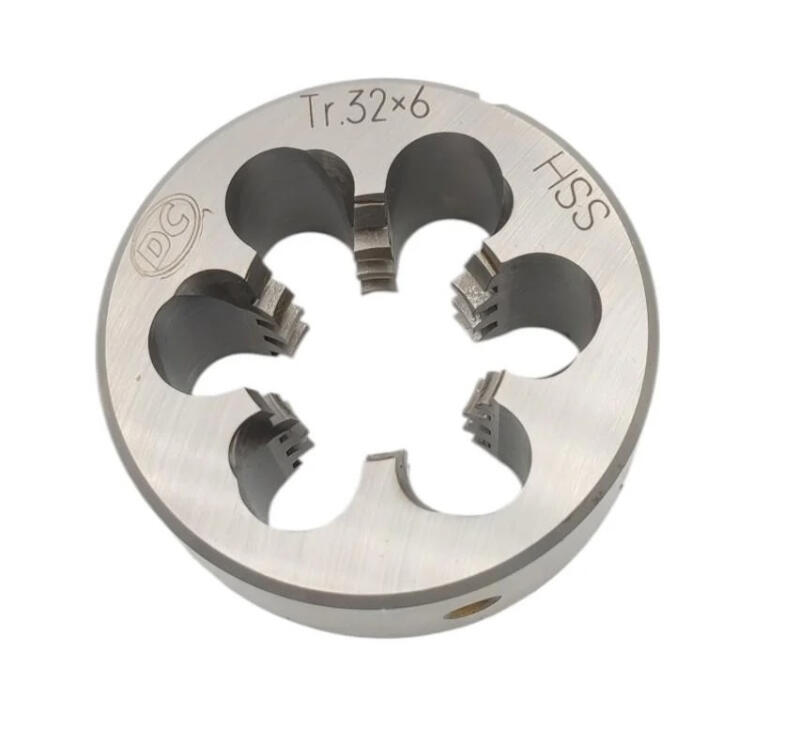

Плашка трапецеидальная Tr 32×6 из стали HSS, серия N5120: корпус Ø65×25 мм, шесть стружечных канавок, подрезка. Угол профиля 30°, шаг 6 мм, диаметр заготовки под резьбу 31,81 мм. Для ходовых винтов.
Отправка по всей Украине транспортной компанией «Новая Почта», с понедельника по пятницу.
Заказ, оформленный и оплаченный до 15:00, передаём в доставку в тот же день. Оформленный позже - на следующий рабочий день.
Доставку оплачивает получатель по тарифам «Новой Почты» Точная сумма зависит от веса, габаритов и отделения.
Оплата в «Сплав Харьков» - все расчёты в гривнах.
Цена, указанная на странице товара, - розничная и окончательная для покупателя-физлица. Дополнительные сборы к ней не добавляются.
Способы оплаты
Расчёт по счёту для юрлиц и ФОП
Для организаций действует отдельный порядок расчётов - с НДС или без НДС. Укажите код ЕГРПОУ при оформлении заказа, и менеджер выставит счёт с окончательной суммой: вы увидите её до оплаты. Физическое лицо также может оплатить счёт в банке или отделении.
Минимальная сумма заказа - 300 грн.
Ходовой винт Tr 32×6 получает шесть миллиметров хода за оборот — это самый крупный шаг в чанке. Плашка N5120 из стали HSS режет его шестью перьями на корпусе Ø65 мм толщиной 25 мм; заготовка под резьбу протачивается до 31,81 мм. Угол профиля 30°.
Обрабатываемые материалы
Трапецеидальная резьба Tr 32×6 на винтах подачи, прессах и подъемных механизмах: заготовка Ø31,81 мм, профиль 30°.
Сверено с данными производителя DC Swiss, сентябрь 2026.
Шаг 6 мм ставят там, где важна скорость перемещения, а не усилие: винты подачи, струбцины, прессы, подъемники с ручным приводом. Пара с таким шагом сама не тормозит так надежно, как мелкая, поэтому в механизмах ее подпирают стопором или червячной передачей — это свойство резьбы, а не инструмента.
Шесть канавок против пяти у соседнего Tr 28×5 при том же корпусе Ø65×25 мм: чем больше диаметр, тем больше перьев умещается по окружности и тем тоньше срез у каждого. На глубоком трапецеидальном профиле это заметно — ход плашки ровнее, а профиль чище.
N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.
Зачем шесть канавок при шаге 6 мм?
Чтобы разделить глубокий срез между большим числом перьев. На соседнем размере с шагом 5 мм канавок пять; здесь профиль выше, и шестое перо снимает нагрузку с остальных, а шестой карман принимает более крупную стружку.
Годится ли Tr 32×6 вместо Tr 32×3 в том же узле?
Нет. Совпадает только диаметр: за оборот винт с шагом 6 мм пройдет вдвое больше, гайка от старой пары на него не наворачивается. Шаг трапецеидальной резьбы подбирают по механизму, а не по диаметру вала.
Как удержать деталь при нарезании такой резьбы?
Только жестким зажимом: тиски со стальными губками или патрон станка. Момент на шаге 6 мм срывает деталь в любом зажиме на трении, а сорванная заготовка Ø31,81 мм уводит первые витки и портит весь винт.
Полный ассортимент раздела Плашки для нарезания трапецеидальной резьбы — с ценами, остатками и подбором по размеру.
