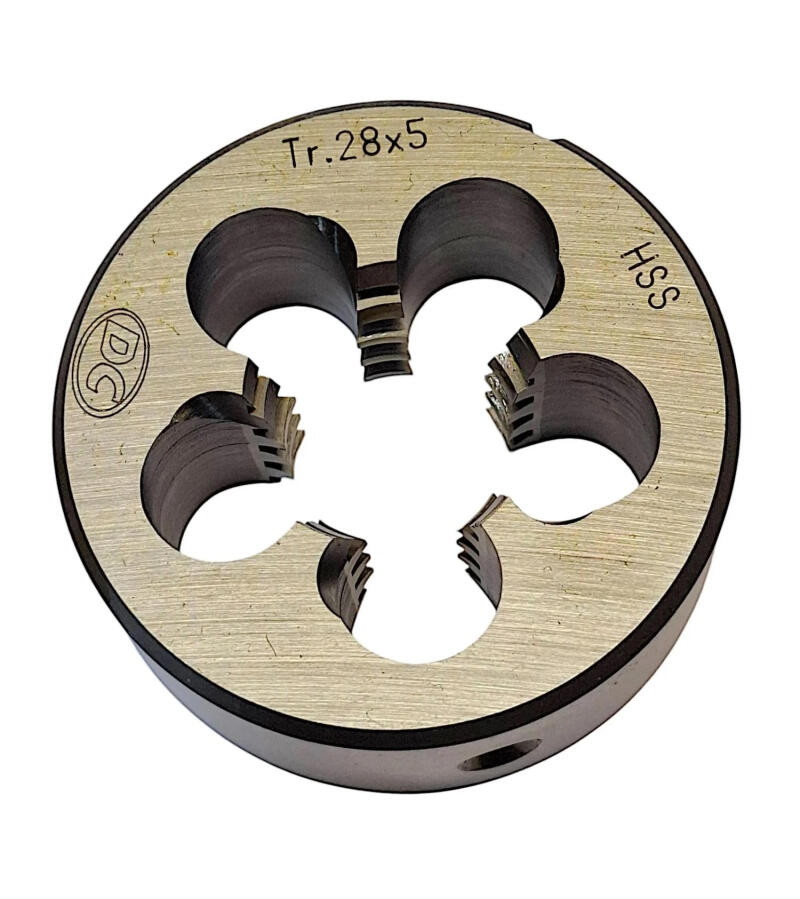

Плашка трапецеидальная Tr 28х5 Р6М5 (HSS) N5120 104240 DC Swiss

Плашка трапецеидальная Tr 28×5 из стали HSS, серия N5120: корпус Ø65×25 мм, пять стружечных канавок, подрезка. Угол профиля 30°, шаг 5 мм, диаметр заготовки под резьбу 27,83 мм. Для ходовых винтов.

Размер

16×3 16×4 18×2 18×3 18×4 20×2 20×3 20×4 22×2 22×3 22×5 24×3 24×5 25×5 26×528×530×6 32×6

Все размеры (23)

Плашка трапецеидальная Tr 28х5 Р6М5 (HSS) N5120 104240 DC Swiss

19433 ₴

Цена без НДС · Безнал с НДС 23 320 ₴

В наличии, 1 шт на складе

Отгружается со склада: Харьков-1

Нужен нестандартный размер или шаг? Изготовим →

Артикул: SP-52036
Производитель: DC Swiss

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Трапецеидальная резьба Tr 28×5 имеет угол профиля 30° и предназначена не для крепежа, а для передачи движения: ходовые винты, домкраты, тиски, прижимы. Корпус Ø65 мм толщиной 25 мм с пятью канавками и подрезкой режет ее по заготовке 27,83 мм. Сталь HSS, серия N5120.

Обрабатываемые материалы

PСтали автоматные
PСтали конструкционные и цементуемые

Совместимость и подбор

Ходовые винты Tr 28×5 в станочных узлах, домкратах и прижимах: заготовка Ø27,83 мм, угол профиля 30°, шаг 5 мм.

Нарезаемая резьба: Tr 28×5
Диаметр заготовки под резьбу: Ø27,83 мм
Посадка в плашкодержатель: корпус Ø65×25 мм
Группы материалов по каталогу: 11, 12

Назначение и область применения

Трапецеидальный профиль отличается от метрического не только углом: у него плоская вершина и широкое основание витка, поэтому он несет осевую нагрузку в обе стороны и хорошо работает на трение скольжения в паре с бронзовой или чугунной гайкой. Метрическая резьба на этих задачах выкрашивается по вершинам за десятки циклов.

Шаг 5 мм означает, что за один оборот винт проходит пять миллиметров — отсюда и назначение: подача, подъем, зажим. Для плашки этот шаг тяжелый: пять перьев снимают глубокий профиль, и работа идет только в тисках или на станке, с постоянной подачей смазки.

Характеристики

Тип: Плашка круглая
Резьба: Tr 28×5
Стандарт резьбы: DIN 103
Угол профиля резьбы: 30°
Шаг резьбы P: 5 мм
Наружный диаметр стержня после нарезки: 27,665–28 мм
Диаметр заготовки под резьбу: Ø27,83 мм
Наружный диаметр плашки: 65 мм
Толщина плашки: 25 мм
Число стружечных канавок: 5
Заборная часть: 1,75 витка (1,75×P)
Материал: быстрорежущая сталь HSS (Р6М5)
Стандарт на инструмент: DIN EN 22568
Производитель: DC Swiss SA, Швейцария
Артикул производителя: N5120, ID 104240

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N5120»

N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5120: круглая плашка, серия N — нормальные материалы
подрезка: заборная часть с подрезкой (от Ø 3 мм) — плашка идет по стержню мягче
104240: складской номер DC Swiss

Частые вопросы

Чем трапецеидальная резьба отличается от метрической?

Углом профиля и назначением. У метрической 60° и острая вершина, она держит затяжку; у трапецеидальной 30°, плоская вершина и толстое основание витка — она передает движение и держит осевое усилие при многократном ходе гайки.

Можно ли нарезать Tr 28×5 плашкой с руки?

В тисках и с воротком нужной длины — можно, но тяжело: профиль глубокий, момент высокий. Ровный ход дает токарный станок с плашкой в задней бабке, где подача идет по оси без перекоса.

Что будет, если стержень оставить диаметром 28 мм?

Плашка либо не зайдет, либо срежет вершины витков и оставит недорезанный профиль. Нужен диаметр заготовки 27,83 мм из таблицы DC Swiss — он учитывает высоту трапецеидального витка и допуск.

Преимущества

Профиль 30° под передачу движения, а не под затяжку крепежа
Пять канавок и подрезка на корпусе Ø65×25 мм
Шаг 5 мм: пять миллиметров хода за оборот винта
Заготовка 27,83 мм по таблице DC Swiss
Сталь HSS, группы 11 и 12, исполнение по DIN EN 22568

Соседние типоразмеры

Больший размер: Плашка трапецеидальная Tr 32х6 Р6М5 (HSS) N5120 104242 DC Swiss

Полный ассортимент раздела Плашки для нарезания трапецеидальной резьбы — с ценами, остатками и подбором по размеру.

Плашка задает наружный диаметр и профиль, но не отвечает за прямолинейность винта: длинная заготовка Ø27,83 мм под собственным весом гнется, и резьба пойдет с биением. Ходовые винты длиннее полуметра точат и режут на станке с люнетом, а не в тисках.
