Резец токарный канавочный AAKT-IG-R-2525-40-60-4-T25 торцевой под пластину DGN 40.. (ISCAR) державка AKKO

Резец канавочный AAKT-IG-R-2525-40-60-4-T25 — торцевой резец под пластину DGN/GRP 40.. (ISCAR). Ширина реза 4 мм, глубина до 25 мм, хвостовик 25×25 мм, длина 150 мм, исполнение правое. Область работы — канавки на торце детали. Диапазон диаметра канавки 40–60 мм.

Совместимость и подбор

Канавка шириной 4 мм и глубиной до 25 мм. Ширину задает пластина, глубину ограничивает вылет державки.

Посадочное гнездо

под пластину DGN/GRP 40.. (ISCAR)

Ширина реза

4 мм

Максимальная глубина

25 мм

Хвостовик

25×25 мм

Диаметр канавки на торце

от 40 до 60 мм

Длина державки

150 мм

Направление

правое

Подвод СОЖ

наружный

Взаимозаменяемость

гнездо рассчитано на пластину DGN/GRP 40.. (ISCAR): обозначение системы, а не марка сплава — сплав подбирается под материал детали

Назначение и область применения

Резец делает канавки на торце детали: пластина шириной 4 мм врезается в тело детали на глубину до 25 мм. Профиль канавки повторяет профиль пластины, поэтому радиусы в углах и фаску по кромке задает не державка, а выбранная пластина.

Ширина 4 мм — это и ширина стружки: при отрезке пруток обламывается по последним десятым долям миллиметра, и на выходе подачу снижают вдвое.

Отрезка и прорезка идут с подачей на врезание, и стружка уходит по самой канавке. Отсюда правило: подача постоянная, без остановок под нагрузкой. Остановка подачи при вращающейся детали наклепывает материал на кромке, и следующее врезание ее скалывает.

Характеристики

Обозначение

AAKT-IG-R-2525-40-60-4-T25

Тип резца

Канавочный торцевой

Сменная пластина

DGN/GRP 40.. (ISCAR)

Ширина реза

4 мм

Максимальная глубина канавки

25 мм

Сечение хвостовика

25×25 мм

Длина державки

150 мм

Направление

правое

Подвод СОЖ

наружный

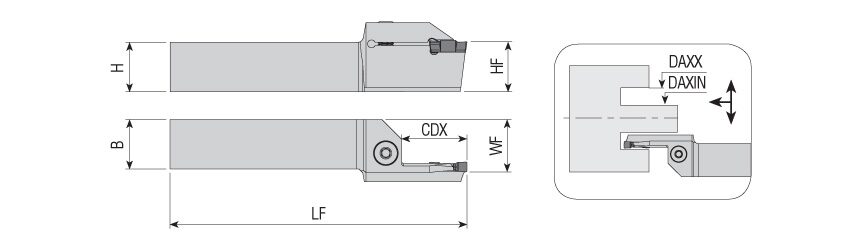

Функциональная ширина (WF)

26.5

Максимальный диаметр растачивания (DAXX)

60

Что означает обозначение AAKT-IG-R-2525-40-60-4-T25

AAKT-IG-R-2525-40-60-4-T25 — код заказа AKKO: тип резца, система гнезда, исполнение, размер державки, ширина реза и глубина канавки.

A

изготовитель AKKO

AKT

торцевой канавочный резец

IG

система посадочного гнезда под пластину DGN/GRP 40.. (ISCAR)

R

направление: правое

2525

хвостовик 25×25 мм

4

ширина реза 4 мм

40-60

диапазон диаметра канавки 40-60 мм

T25

глубина канавки до 25 мм

Частые вопросы

Подойдет ли пластина другого изготовителя

гнездо рассчитано на посадку DGN/GRP 40.. (ISCAR). Пластины этой системы делают несколько заводов, выбор идет по сплаву и стружколому, а не по названию на упаковке.

Можно ли отрезать этим резцом

отрезка возможна в пределах глубины 25 мм: диаметр прутка не должен превышать удвоенную глубину.

Почему ломается пластина

чаще всего от вибрации на вылете и от остановки подачи под нагрузкой. Проверяют вылет, высоту кромки по центру и жесткость крепления детали.

Нужна ли СОЖ

в канавке стружке некуда уходить, поэтому подача жидкости прямо в рез поднимает стойкость сильнее, чем снижение режимов.

Преимущества

• Жесткое гнездо с опорой пластины по всей длине
• Исполнение правое
• Державка 25×25 мм под стандартный резцедержатель
• Ширина реза 4 мм при глубине до 25 мм

Соседние типоразмеры

Та же система, другая ширина

Резец токарный канавочный AAKT-IG-R-2525-110-200-5-T32 торцевой под пластину DGN. 500 (ISCAR) державка AKKO

Та же система, другая ширина

Резец токарный канавочный AAKT-IG-R-2525-70-110-5-T32 торцевой под пластину DGN. 500 (ISCAR) державка AKKO

Та же система, другая ширина

Резец токарный канавочный AAKT-IG-R-2525-88-180-6-T32 торцевой под пластину DGN/GRIP 60.. (ISCAR) державка AKKO

Пластины к этому резцу

• Твердосплавная пластина канавочная-отрезная DGN 4003-Y AU1035G AGIR
• Твердосплавная пластина канавочная-отрезная DGN 4003-Y AU1035Y AGIR
• Твердосплавная пластина канавочная-отрезная DGN 4003-C AU2045B AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
