Резец токарный канавочный автоматный ADKT-K-L-1212-2-R12-K-S наружный под пластину MGM. 200 (KORLOY) державка AKKO

Резец канавочный ADKT-K-L-1212-2-R12-K-S — наружный резец под пластину MGM. 200 (KORLOY). Ширина реза 2 мм, глубина до 12 мм, хвостовик 12×12 мм, длина 125 мм, исполнение левое. Область работы — отрезка заготовки и прорезка глубоких канавок.

Совместимость и подбор

Канавка шириной 2 мм и глубиной до 12 мм. Ширину задает пластина, глубину ограничивает вылет державки.

Посадочное гнездо

под пластину MGM. 200 (KORLOY)

Ширина реза

2 мм

Максимальная глубина

12 мм

Хвостовик

12×12 мм

Длина державки

125 мм

Направление

левое

Подвод СОЖ

наружный

Взаимозаменяемость

гнездо рассчитано на пластину MGM. 200 (KORLOY): обозначение системы, а не марка сплава — сплав подбирается под материал детали

Назначение и область применения

Резец делает отрезка заготовки и прорезка глубоких канавок: пластина шириной 2 мм врезается в тело детали на глубину до 12 мм. Профиль канавки повторяет профиль пластины, поэтому радиусы в углах и фаску по кромке задает не державка, а выбранная пластина.

Ширина 2 мм — это и ширина стружки: при отрезке пруток обламывается по последним десятым долям миллиметра, и на выходе подачу снижают вдвое.

Отрезка и прорезка идут с подачей на врезание, и стружка уходит по самой канавке. Отсюда правило: подача постоянная, без остановок под нагрузкой. Остановка подачи при вращающейся детали наклепывает материал на кромке, и следующее врезание ее скалывает.

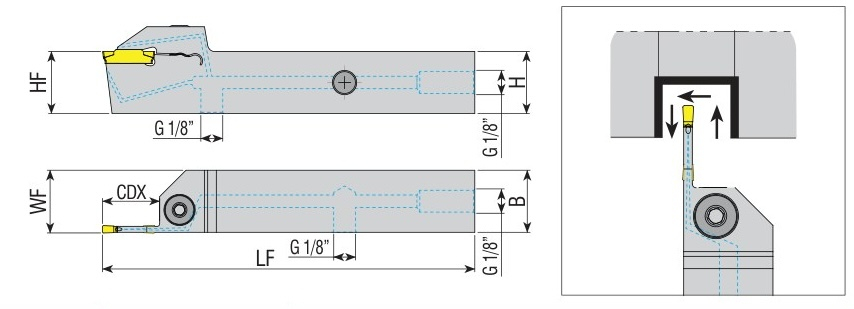

Характеристики

Обозначение

ADKT-K-L-1212-2-R12-K-S

Тип резца

Канавочный отрезной

Сменная пластина

MGM. 200 (KORLOY)

Ширина реза

2 мм

Максимальная глубина канавки

12 мм

Сечение хвостовика

12×12 мм

Длина державки

125 мм

Направление

левое

Подвод СОЖ

наружный

Функциональная ширина (WF)

12.2

Что означает обозначение ADKT-K-L-1212-2-R12-K-S

ADKT-K-L-1212-2-R12-K-S — код заказа AKKO: тип резца, система гнезда, исполнение, размер державки, ширина реза и глубина канавки.

A

изготовитель AKKO

DKT

наружный канавочный резец

K

система посадочного гнезда под пластину MGM. 200 (KORLOY)

L

направление: левое

1212

хвостовик 12×12 мм

2

ширина реза 2 мм

R12

радиус профиля 12 мм

Частые вопросы

Подойдет ли пластина другого изготовителя

гнездо рассчитано на посадку MGM. 200 (KORLOY). Пластины этой системы делают несколько заводов, выбор идет по сплаву и стружколому, а не по названию на упаковке.

Можно ли отрезать этим резцом

да, это и есть его основная работа: пруток диаметром до 24.0 мм.

Почему ломается пластина

чаще всего от вибрации на вылете и от остановки подачи под нагрузкой. Проверяют вылет, высоту кромки по центру и жесткость крепления детали.

Нужна ли СОЖ

в канавке стружке некуда уходить, поэтому подача жидкости прямо в рез поднимает стойкость сильнее, чем снижение режимов.

Преимущества

• ✓Исполнение левое
• ✓Державка 12×12 мм под стандартный резцедержатель
• ✓Ширина реза 2 мм при глубине до 12 мм
• ✓Гнездо под пластину MGM. 200 (KORLOY) — сменная кромка вместо переточки

Пластины к этому резцу

• ✓Твердосплавная пластина канавочная-отрезная MGMN 200-G AU2045B AGIR
• ✓Твердосплавная пластина канавочная-отрезная MGMN 200-G SU1530BZ SUMTOM
• ✓Твердосплавная пластина канавочная-отрезная MGMN 200-T ASH1035MC AGIR
• ✓Твердосплавная пластина канавочная-отрезная MGMN 200-C AU2045B AGIR
• ✓Твердосплавная пластина канавочная-отрезная MGMN 200-G AU1035G AGIR
• ✓Твердосплавная пластина канавочная-отрезная MGMN 200-C AU1035Y AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
