Резец токарный канавочный отрезной ADKT-TD-L-2020-2-T15 наружный под пластину TDC 2.. (TAEGUTEC) державка AKKO

Резец канавочный ADKT-TD-L-2020-2-T15 — наружный резец под пластину TDC 2. (TAEGUTEC). Ширина реза 2 мм, глубина до 20 мм, хвостовик 20×20 мм, длина 125 мм, исполнение левое. Область работы — отрезка заготовки и прорезка глубоких канавок.

Совместимость и подбор

Канавка шириной 2 мм и глубиной до 20 мм. Ширину задает пластина, глубину ограничивает вылет державки.

Посадочное гнездо

под пластину TDC 2. (TAEGUTEC)

Ширина реза

2 мм

Максимальная глубина

20 мм

Хвостовик

20×20 мм

Длина державки

125 мм

Направление

левое

Подвод СОЖ

наружный

Взаимозаменяемость

гнездо рассчитано на пластину TDC 2. (TAEGUTEC): обозначение системы, а не марка сплава — сплав подбирается под материал детали

Назначение и область применения

Резец делает отрезка заготовки и прорезка глубоких канавок: пластина шириной 2 мм врезается в тело детали на глубину до 20 мм. Профиль канавки повторяет профиль пластины, поэтому радиусы в углах и фаску по кромке задает не державка, а выбранная пластина.

Ширина 2 мм — это и ширина стружки: при отрезке пруток обламывается по последним десятым долям миллиметра, и на выходе подачу снижают вдвое.

Отрезка и прорезка идут с подачей на врезание, и стружка уходит по самой канавке. Отсюда правило: подача постоянная, без остановок под нагрузкой. Остановка подачи при вращающейся детали наклепывает материал на кромке, и следующее врезание ее скалывает.

Характеристики

Обозначение

ADKT-TD-L-2020-2-T15

Тип резца

Канавочный отрезной

Сменная пластина

TDC 2. (TAEGUTEC)

Ширина реза

2 мм

Максимальная глубина канавки

20 мм

Сечение хвостовика

20×20 мм

Длина державки

125 мм

Направление

левое

Подвод СОЖ

наружный

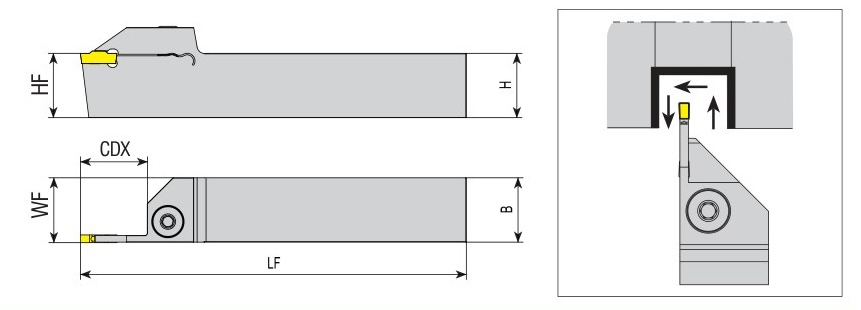

Функциональная ширина (WF)

20.2

Максимальная глубина резания (CDX)

15

Что означает обозначение ADKT-TD-L-2020-2-T15

ADKT-TD-L-2020-2-T15 — код заказа AKKO: тип резца, система гнезда, исполнение, размер державки, ширина реза и глубина канавки.

A

изготовитель AKKO

DKT

наружный канавочный резец

TD

система посадочного гнезда под пластину TDC 2. (TAEGUTEC)

L

направление: левое

2020

хвостовик 20×20 мм

2

ширина реза 2 мм

T15

глубина канавки до 15 мм

Частые вопросы

Подойдет ли пластина другого изготовителя

гнездо рассчитано на посадку TDC 2. (TAEGUTEC). Пластины этой системы делают несколько заводов, выбор идет по сплаву и стружколому, а не по названию на упаковке.

Можно ли отрезать этим резцом

да, это и есть его основная работа: пруток диаметром до 40.0 мм.

Почему ломается пластина

чаще всего от вибрации на вылете и от остановки подачи под нагрузкой. Проверяют вылет, высоту кромки по центру и жесткость крепления детали.

Нужна ли СОЖ

в канавке стружке некуда уходить, поэтому подача жидкости прямо в рез поднимает стойкость сильнее, чем снижение режимов.

Преимущества

• ✓Жесткое гнездо с опорой пластины по всей длине
• ✓Исполнение левое
• ✓Державка 20×20 мм под стандартный резцедержатель
• ✓Ширина реза 2 мм при глубине до 20 мм
