Резец токарный канавочный с охлаждением AIKT-TD-R-16-2-T8,5-H внутренний под пластину TDC 2 (TAEGUTEC) державка AKKO

Резец канавочный AIKT-TD-R-16-2-T8,5-H — внутренний резец под пластину TDC 2. (TAEGUTEC). Ширина реза 2 мм, глубина до 8 мм, державка Ø16 мм, длина 150 мм, исполнение правое. Область работы — канавки в отверстии. Минимальный диаметр отверстия 25 мм.

Совместимость и подбор

Канавка шириной 2 мм и глубиной до 8 мм. Ширину задает пластина, глубину ограничивает вылет державки.

Посадочное гнездо

под пластину TDC 2. (TAEGUTEC)

Ширина реза

2 мм

Максимальная глубина

8 мм

Хвостовик

цилиндрический Ø16 мм

Минимальный диаметр отверстия

25 мм

Длина державки

150 мм

Направление

правое

Подвод СОЖ

наружный

Взаимозаменяемость

гнездо рассчитано на пластину TDC 2. (TAEGUTEC): обозначение системы, а не марка сплава — сплав подбирается под материал детали

Назначение и область применения

Резец делает канавки в отверстии: пластина шириной 2 мм врезается в тело детали на глубину до 8 мм. Профиль канавки повторяет профиль пластины, поэтому радиусы в углах и фаску по кромке задает не державка, а выбранная пластина.

Минимальный диаметр отверстия 25 мм — предел, ниже которого державка упирается в стенку. Внутренняя канавка режется вслепую, поэтому вылет и упор по длине выставляют до включения вращения. Ширина 2 мм — это и ширина стружки: при отрезке пруток обламывается по последним десятым долям миллиметра, и на выходе подачу снижают вдвое.

Ширина канавки задана пластиной: 2 мм и никак иначе. Под другую ширину нужна другая пластина, а иногда и другая державка — посадочное гнездо рассчитано на один типоразмер. Поэтому канавки под стопорные кольца сначала проверяют по чертежу детали, а потом подбирают инструмент, а не наоборот.

Характеристики

Обозначение

AIKT-TD-R-16-2-T8,5-H

Тип резца

Канавочный внутренний

Сменная пластина

TDC 2. (TAEGUTEC)

Ширина реза

2 мм

Максимальная глубина канавки

8 мм

Диаметр державки

16 мм

Минимальный диаметр отверстия

25 мм

Длина державки

150 мм

Направление

правое

Подвод СОЖ

наружный

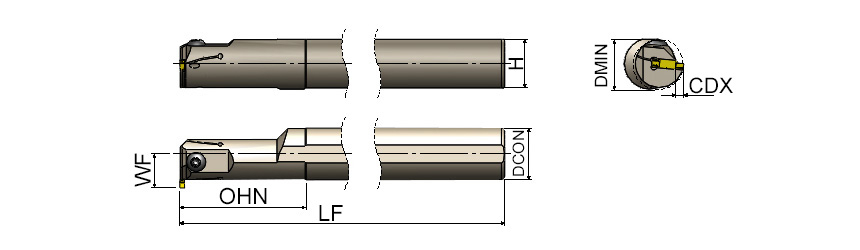

Функциональная ширина (WF)

16.5

Минимальный вылет (OHN)

28

Высота державки (H)

14.8

Максимальная глубина резания (CDX)

8.5

Что означает обозначение AIKT-TD-R-16-2-T8,5-H

AIKT-TD-R-16-2-T8,5-H — код заказа AKKO: тип резца, система гнезда, исполнение, размер державки, ширина реза и глубина канавки.

A

изготовитель AKKO

IKT

внутренний канавочный резец

TD

система посадочного гнезда под пластину TDC 2. (TAEGUTEC)

R

направление: правое

16

диаметр державки 16 мм

2

ширина реза 2 мм

T8

глубина канавки до 8 мм

Частые вопросы

Почему ломается пластина

чаще всего от вибрации на вылете и от остановки подачи под нагрузкой. Проверяют вылет, высоту кромки по центру и жесткость крепления детали.

Нужна ли СОЖ

в канавке стружке некуда уходить, поэтому подача жидкости прямо в рез поднимает стойкость сильнее, чем снижение режимов.

Как выставить резец по высоте

строго по центру детали. При отрезке кромка выше центра оставляет бобышку, ниже — упирается в необрезанный остаток и ломается.

Какую канавку он режет

шириной 2 мм и глубиной до 8 мм. Ширина жестко задана пластиной, под другую ширину нужен другой инструмент.

Преимущества

• ✓Гнездо под пластину TDC 2. (TAEGUTEC) — сменная кромка вместо переточки
• ✓Жесткое гнездо с опорой пластины по всей длине
• ✓Минимальный диаметр отверстия 25 мм
• ✓Державка Ø16 мм под расточной блок

Соседние типоразмеры

Та же система, другая ширина

Резец токарный канавочный с охлаждением AIKT-TD-R-20-3-T6-H внутренний под пластину TDC 3 (TAEGUTEC) державка AKKO

Та же система, другая ширина

Резец токарный канавочный с охлаждением AIKT-TD-R-32-3-T5-H внутренний под пластину TDC 3 (TAEGUTEC) державка AKKO

Пластины к этому резцу

• ✓Твердосплавная пластина канавочная-отрезная TDC2 SU1530BZ SUMTOM

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
