Резец токарный проходной автоматный SDACL 1010 K07-S под пластину DCMT 0702.. державка AKKO

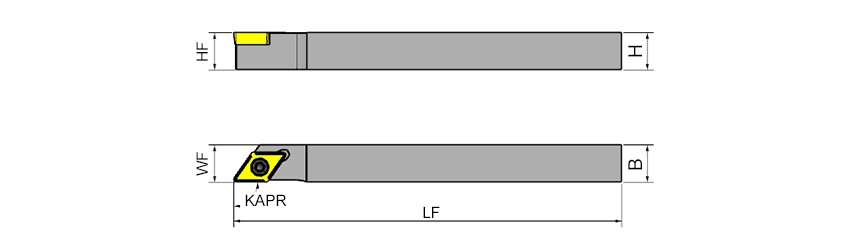

Резец токарный SDACL 1010 K07-S — державка с механическим креплением сменной пластины DCMT 0702. Хвостовик 10×10 мм, длина 125 мм, угол в плане 90°, исполнение левое. Продольное точение с формированием уступа 90°. Исполнение с подводом СОЖ в зону резания через тело державки.

Совместимость и подбор

Пластина DCMT 0702 в державке 10×10 мм с углом в плане 90°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.

Посадочное гнездо

под пластину DCMT 0702

Форма пластины

ромбическая 55°

Задний угол пластины

7° (пластина с положительной геометрией, односторонняя)

Схема крепления

винтом через отверстие пластины

Хвостовик

квадратный 10×10 мм

Длина державки

125 мм

Направление

левое — подача к задней бабке

Взаимозаменяемость

обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя

Назначение и область применения

Угол в плане 90° определяет, что резец умеет: продольное точение с формированием уступа 90°. Пластина DCMT 0702 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.

Сечение хвостовика 10×10 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 15 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.

Характеристики

Обозначение

SDACL 1010 K07-S

Стандарт обозначения

ISO 5608

Сменная пластина

DCMT 0702

Форма пластины

ромбическая 55°

Угол в плане

90°

Задний угол пластины

7°

Схема крепления

винтом через отверстие пластины

Сечение хвостовика

10×10 мм

Длина

125 мм

Направление

левое

Подвод СОЖ

через тело державки в зону резания

Что означает обозначение SDACL 1010 K07-S

SDACL 1010 K07-S — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.

S

схема крепления пластины: винтом через отверстие пластины

D

форма пластины: ромбическая 55°

A

тип державки, угол в плане 90°

C

задний угол пластины 7°

L

направление: левое

1010

сечение хвостовика 10×10 мм

K

длина державки 125 мм

07

размер режущей кромки пластины, мм

Частые вопросы

Что означает буква перед сечением хвостовика

A — тип державки; в этом резце ей отвечает угол в плане 90°.

Какая пластина сюда встанет

DCMT 0702 — форма, размер и задний угол заданы гнездом. Марка сплава и геометрия стружколома выбираются под материал детали.

Правый или левый нужен

правый работает подачей к патрону, левый — к задней бабке. На станке с задним резцедержателем направление меняется на противоположное.

Какой вылет допустим

до 15 мм. Каждые лишние 10 мм вылета заметно поднимают уровень вибрации, и первым это видно по шероховатости, а не по стойкости.

Преимущества

• ✓Хвостовик 10×10 мм под стандартный резцедержатель
• ✓Угол в плане 90° — продольное точение с формированием уступа 90°
• ✓Подвод СОЖ через тело державки прямо на кромку
• ✓Обозначение по ISO 5608 — пластина и крепеж любого изготовителя

Пластины к этому резцу

• ✓Твердосплавная пластина токарная DCMT 070202-MV AMS1035C AGIR
• ✓Твердосплавная пластина токарная DCMT 070204-CM APK1035YB AGIR
• ✓Твердосплавная пластина токарная DCMT 070204-MV AU2040BZ AGIR
• ✓Твердосплавная пластина токарная DCMT 070204-OM6 AMS1035C AGIR
• ✓Твердосплавная пластина токарная DCMT 070204-MV SMS2035BZ SUMTOM
• ✓Твердосплавная пластина токарная DCMT 070202-MV AMS1045S AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
