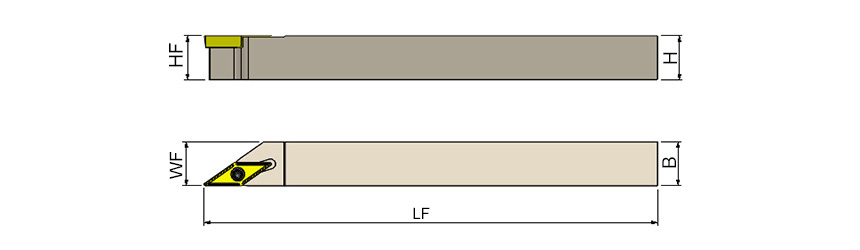

Резец токарный SVACR 1010 K11-S — державка с механическим креплением сменной пластины VCMT 1103. Хвостовик 10×10 мм, длина 125 мм, угол в плане 90°, исполнение правое. Продольное точение с формированием уступа 90°. Исполнение с подводом СОЖ в зону резания через тело державки.
Совместимость и подбор
Пластина VCMT 1103 в державке 10×10 мм с углом в плане 90°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.
- Посадочное гнездо
- под пластину VCMT 1103
- Форма пластины
- ромбическая 35°
- Задний угол пластины
- 7° (пластина с положительной геометрией, односторонняя)
- Схема крепления
- винтом через отверстие пластины
- Хвостовик
- квадратный 10×10 мм
- Длина державки
- 125 мм
- Направление
- правое — подача к патрону
- Взаимозаменяемость
- обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя
Назначение и область применения
Угол в плане 90° определяет, что резец умеет: продольное точение с формированием уступа 90°. Пластина VCMT 1103 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.
Сечение хвостовика 10×10 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 15 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.
Характеристики
- Обозначение
- SVACR 1010 K11-S
- Стандарт обозначения
- ISO 5608
- Сменная пластина
- VCMT 1103
- Форма пластины
- ромбическая 35°
- Угол в плане
- 90°
- Задний угол пластины
- 7°
- Схема крепления
- винтом через отверстие пластины
- Сечение хвостовика
- 10×10 мм
- Длина
- 125 мм
- Направление
- правое
- Подвод СОЖ
- через тело державки в зону резания
Что означает обозначение SVACR 1010 K11-S
SVACR 1010 K11-S — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.
- S
- схема крепления пластины: винтом через отверстие пластины
- V
- форма пластины: ромбическая 35°
- A
- тип державки, угол в плане 90°
- C
- задний угол пластины 7°
- R
- направление: правое
- 1010
- сечение хвостовика 10×10 мм
- K
- длина державки 125 мм
- 11
- размер режущей кромки пластины, мм
Частые вопросы
- Какая пластина сюда встанет
- VCMT 1103 — форма, размер и задний угол заданы гнездом. Марка сплава и геометрия стружколома выбираются под материал детали.
- Правый или левый нужен
- правый работает подачей к патрону, левый — к задней бабке. На станке с задним резцедержателем направление меняется на противоположное.
- Какой вылет допустим
- до 15 мм. Каждые лишние 10 мм вылета заметно поднимают уровень вибрации, и первым это видно по шероховатости, а не по стойкости.
- Чем крепится пластина
- винтом через отверстие пластины. Крепеж — расходная деталь: сорванный винт или смятый прижим меняют, гнездо при этом осматривают на выработку.
Преимущества
- ✓Подвод СОЖ через тело державки прямо на кромку
- ✓Обозначение по ISO 5608 — пластина и крепеж любого изготовителя
- ✓Сменная пластина VCMT 1103: кромку поворачивают, инструмент не перетачивают
- ✓Хвостовик 10×10 мм под стандартный резцедержатель
Соседние типоразмеры
- Тот же тип, другое сечение
- Резец токарный проходной автоматный SVACR 1212 K11-S под пластину VCMT 1103.. державка AKKO
- Тот же тип, другое сечение
- Резец токарный проходной автоматный SVACR 1616 F11-S под пластину VCMT 1103.. державка AKKO
- Тот же тип, другое сечение
- Резец токарный проходной автоматный SVACR 1616 K11-S под пластину VCMT 1103.. державка AKKO
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Как подобрать. Сначала пластина: гнездо принимает только VCMT 1103. Затем хвостовик — 10×10 мм должен садиться в резцедержатель без подкладок; подкладка съедает жесткость. Вылет выставляют по правилу полутора высот, то есть до 15 мм, и проверяют высоту центра: кромка выше центра дает нарост, ниже — задир по задней поверхности.
