Резец токарный SDNCN 0808 E07 — державка с механическим креплением сменной пластины DCMT 0702. Хвостовик 8×8 мм, длина 70 мм, угол в плане 63°, исполнение нейтральное. Торцевание и точение крупным сечением среза.
Совместимость и подбор
Пластина DCMT 0702 в державке 8×8 мм с углом в плане 63°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.
- Посадочное гнездо
- под пластину DCMT 0702
- Форма пластины
- ромбическая 55°
- Задний угол пластины
- 7° (пластина с положительной геометрией, односторонняя)
- Схема крепления
- винтом через отверстие пластины
- Хвостовик
- квадратный 8×8 мм
- Длина державки
- 70 мм
- Направление
- нейтральное
- Взаимозаменяемость
- обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя
Назначение и область применения
Угол в плане 63° определяет, что резец умеет: торцевание и точение крупным сечением среза. Пластина DCMT 0702 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.
Сечение хвостовика 8×8 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 12 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.
Характеристики
- Обозначение
- SDNCN 0808 E07
- Стандарт обозначения
- ISO 5608
- Сменная пластина
- DCMT 0702
- Форма пластины
- ромбическая 55°
- Угол в плане
- 63°
- Задний угол пластины
- 7°
- Схема крепления
- винтом через отверстие пластины
- Сечение хвостовика
- 8×8 мм
- Длина
- 70 мм
- Направление
- нейтральное
- Подвод СОЖ
- наружный

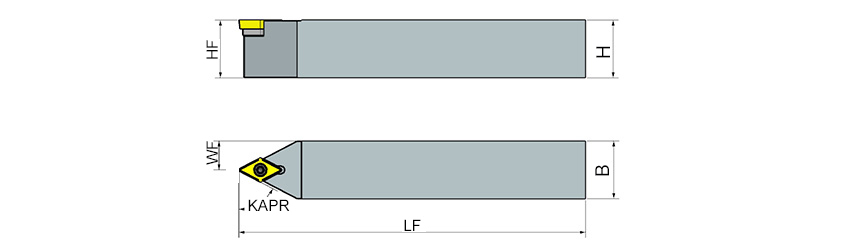

- Функциональная ширина (WF)
- 4
Что означает обозначение SDNCN 0808 E07
SDNCN 0808 E07 — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.
- S
- схема крепления пластины: винтом через отверстие пластины
- D
- форма пластины: ромбическая 55°
- N
- тип державки, угол в плане 63°
- C
- задний угол пластины 7°
- N
- направление: нейтральное
- 0808
- сечение хвостовика 8×8 мм
- E
- длина державки 70 мм
- 07
- размер режущей кромки пластины, мм
Частые вопросы
- Какой вылет допустим
- до 12 мм. Каждые лишние 10 мм вылета заметно поднимают уровень вибрации, и первым это видно по шероховатости, а не по стойкости.
- Чем крепится пластина
- винтом через отверстие пластины. Крепеж — расходная деталь: сорванный винт или смятый прижим меняют, гнездо при этом осматривают на выработку.
- Можно ли точить закаленную сталь
- державка это допускает, вопрос к пластине: нужен сплав с покрытием или CBN и жесткая связка без вылета.
- Что означает буква перед сечением хвостовика
- N — тип державки; в этом резце ей отвечает угол в плане 63°.
Преимущества
- ✓Хвостовик 8×8 мм под стандартный резцедержатель
- ✓Угол в плане 63° — торцевание и точение крупным сечением среза
- ✓Шлифованное гнездо: пластина садится без подгонки
- ✓Обозначение по ISO 5608 — пластина и крепеж любого изготовителя
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Соседние типоразмеры
- Тот же тип, другое сечение
- Резец токарный проходной SDNCN 1212 F07 под пластину DCMT 0702.. державка AKKO
- Тот же тип, другое сечение
- Резец токарный проходной SDNCN 1616 H07 под пластину DCMT 0702.. державка AKKO
- Тот же тип, другое сечение
- Резец токарный проходной SDNCN 1616 H11 под пластину DCMT 11T3.. державка AKKO
Как подобрать. Сначала пластина: гнездо принимает только DCMT 0702. Затем хвостовик — 8×8 мм должен садиться в резцедержатель без подкладок; подкладка съедает жесткость. Вылет выставляют по правилу полутора высот, то есть до 12 мм, и проверяют высоту центра: кромка выше центра дает нарост, ниже — задир по задней поверхности.
