Резец токарный проходной SVVCN 2525 M16 под пластину VCMT 1604.. державка AKKO

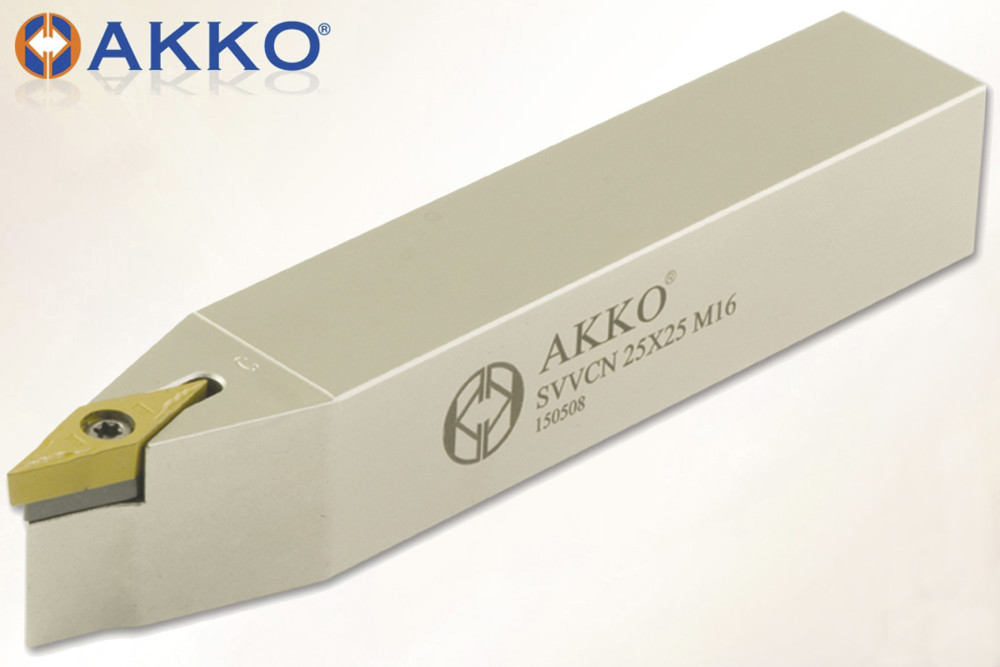

Резец токарный SVVCN 2525 M16 — державка с механическим креплением сменной пластины VCMT 1604. Хвостовик 25×25 мм, длина 150 мм, угол в плане 72,5°, исполнение нейтральное. Точение по контуру с врезанием в тело детали.

Совместимость и подбор

Пластина VCMT 1604 в державке 25×25 мм с углом в плане 72,5°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.

Посадочное гнездо

под пластину VCMT 1604

Форма пластины

ромбическая 35°

Задний угол пластины

7° (пластина с положительной геометрией, односторонняя)

Схема крепления

винтом через отверстие пластины

Хвостовик

квадратный 25×25 мм

Длина державки

150 мм

Направление

нейтральное

Взаимозаменяемость

обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя

Назначение и область применения

Угол в плане 72,5° определяет, что резец умеет: точение по контуру с врезанием в тело детали. Пластина VCMT 1604 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.

Сечение хвостовика 25×25 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 38 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.

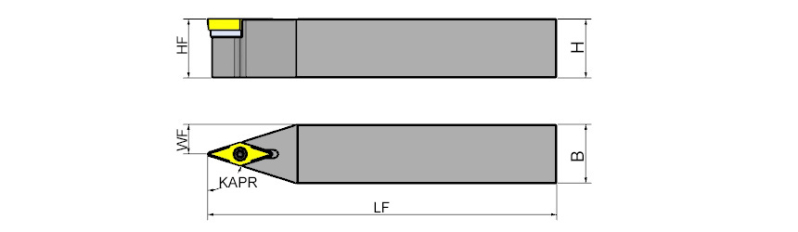

Характеристики

Обозначение

SVVCN 2525 M16

Стандарт обозначения

ISO 5608

Сменная пластина

VCMT 1604

Форма пластины

ромбическая 35°

Угол в плане

72,5°

Задний угол пластины

7°

Схема крепления

винтом через отверстие пластины

Сечение хвостовика

25×25 мм

Длина

150 мм

Направление

нейтральное

Подвод СОЖ

наружный

Функциональная ширина (WF)

12.5

Что означает обозначение SVVCN 2525 M16

SVVCN 2525 M16 — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.

S

схема крепления пластины: винтом через отверстие пластины

V

форма пластины: ромбическая 35°

V

тип державки, угол в плане 72,5°

C

задний угол пластины 7°

N

направление: нейтральное

2525

сечение хвостовика 25×25 мм

M

длина державки 150 мм

16

размер режущей кромки пластины, мм

Частые вопросы

Можно ли точить закаленную сталь

державка это допускает, вопрос к пластине: нужен сплав с покрытием или CBN и жесткая связка без вылета.

Что означает буква перед сечением хвостовика

V — тип державки; в этом резце ей отвечает угол в плане 72,5°.

Какая пластина сюда встанет

VCMT 1604 — форма, размер и задний угол заданы гнездом. Марка сплава и геометрия стружколома выбираются под материал детали.

Правый или левый нужен

правый работает подачей к патрону, левый — к задней бабке. На станке с задним резцедержателем направление меняется на противоположное.

Преимущества

• Угол в плане 72,5° — точение по контуру с врезанием в тело детали
• Шлифованное гнездо: пластина садится без подгонки
• Обозначение по ISO 5608 — пластина и крепеж любого изготовителя
• Сменная пластина VCMT 1604: кромку поворачивают, инструмент не перетачивают

Пластины к этому резцу

• Твердосплавная пластина токарная VCMT 160404-OM AMS1035C AGIR
• Твердосплавная пластина токарная VCMT 160404-CM APK1035YB AGIR
• Твердосплавная пластина токарная VCMT 160408-SL AMS1035C AGIR
• Твердосплавная пластина токарная VCMT 160408-OM AMS1035C AGIR
• Твердосплавная пластина токарная VCMT 160408-OM4 AMS1035C AGIR
• Твердосплавная пластина токарная VCMT 160408-CM APK1035YB AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
