Резец токарный TWLNL 2525 M06 — державка с механическим креплением сменной пластины WNMG 0604. Хвостовик 25×25 мм, длина 150 мм, угол в плане 95°, исполнение левое. Продольное точение с подрезкой уступа под 90°.
Совместимость и подбор
Пластина WNMG 0604 в державке 25×25 мм с углом в плане 95°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.
- Посадочное гнездо
- под пластину WNMG 0604
- Форма пластины
- тригональная 80°
- Задний угол пластины
- 0° (пластина с отрицательной геометрией, двусторонняя)
- Схема крепления
- прижим сверху через отверстие пластины
- Хвостовик
- квадратный 25×25 мм
- Длина державки
- 150 мм
- Направление
- левое — подача к задней бабке
- Взаимозаменяемость
- обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя
Назначение и область применения
Угол в плане 95° определяет, что резец умеет: продольное точение с подрезкой уступа под 90°. Пластина WNMG 0604 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.
Сечение хвостовика 25×25 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 38 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.
Характеристики
- Обозначение
- TWLNL 2525 M06
- Стандарт обозначения
- ISO 5608
- Сменная пластина
- WNMG 0604
- Форма пластины
- тригональная 80°
- Угол в плане
- 95°
- Задний угол пластины
- 0°
- Схема крепления
- прижим сверху через отверстие пластины
- Сечение хвостовика
- 25×25 мм
- Длина
- 150 мм
- Направление
- левое
- Подвод СОЖ
- наружный

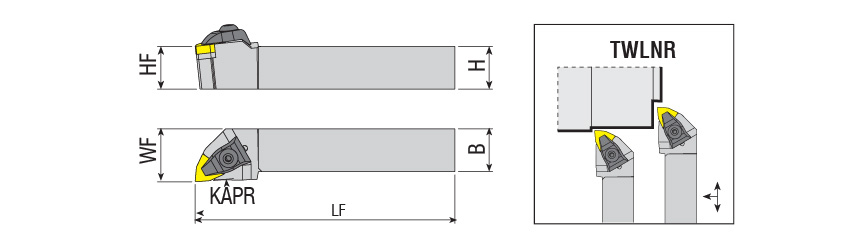

- Функциональная ширина (WF)
- 32
Что означает обозначение TWLNL 2525 M06
TWLNL 2525 M06 — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.
- T
- схема крепления пластины: прижим сверху через отверстие пластины
- W
- форма пластины: тригональная 80°
- L
- тип державки, угол в плане 95°
- N
- задний угол пластины 0°
- L
- направление: левое
- 2525
- сечение хвостовика 25×25 мм
- M
- длина державки 150 мм
- 06
- размер режущей кромки пластины, мм
Частые вопросы
- Можно ли точить закаленную сталь
- державка это допускает, вопрос к пластине: нужен сплав с покрытием или CBN и жесткая связка без вылета.
- Что означает буква перед сечением хвостовика
- L — тип державки; в этом резце ей отвечает угол в плане 95°.
- Какая пластина сюда встанет
- WNMG 0604 — форма, размер и задний угол заданы гнездом. Марка сплава и геометрия стружколома выбираются под материал детали.
- Правый или левый нужен
- правый работает подачей к патрону, левый — к задней бабке. На станке с задним резцедержателем направление меняется на противоположное.
Преимущества
- ✓Угол в плане 95° — продольное точение с подрезкой уступа под 90°
- ✓Шлифованное гнездо: пластина садится без подгонки
- ✓Обозначение по ISO 5608 — пластина и крепеж любого изготовителя
- ✓Сменная пластина WNMG 0604: кромку поворачивают, инструмент не перетачивают
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Соседние типоразмеры
- Тот же тип, другое сечение
- Резец токарный проходной TWLNL 2020 K06 под пластину WNMG 0604.. державка AKKO
- Тот же тип, другое сечение
- Резец токарный проходной TWLNL 2020 K08 под пластину WNMG 0804.. державка AKKO
- Тот же тип, другое сечение
- Резец токарный проходной TWLNL 3232 P08 под пластину WNMG 0804.. державка AKKO
Как подобрать. Сначала пластина: гнездо принимает только WNMG 0604. Затем хвостовик — 25×25 мм должен садиться в резцедержатель без подкладок; подкладка съедает жесткость. Вылет выставляют по правилу полутора высот, то есть до 38 мм, и проверяют высоту центра: кромка выше центра дает нарост, ниже — задир по задней поверхности.
