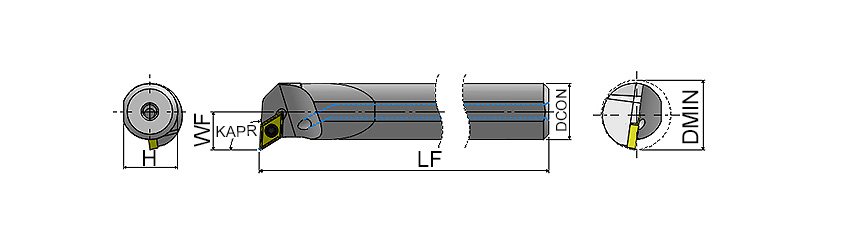

Резец расточной E10M SDUCL 07 — борштанга Ø10 мм из материала твердый сплав с внутренним подводом СОЖ под пластину DCMT 0702, минимальный диаметр растачивания 13 мм, длина 150 мм, исполнение левое. Угол врезки 93° определяет, какой уступ резец оставит в глухом отверстии. Канал подвода СОЖ выведен к режущей кромке: стружка не остается в отверстии.
Растачивание отверстия от 13 мм борштангой Ø10 мм. Диаметр обработки задает вылет и положение пластины, глубину ограничивает длина державки.
Борштанга работает в отверстии, где нет места для отвода стружки и нет второй опоры. Отсюда главное ограничение: вылет из зажима. Для державки Ø10 мм из материала твердый сплав с внутренним подводом СОЖ рабочий предел — 6 диаметра, то есть 60 мм. На вылете 60 мм отжим кромки в шестьдесят с лишним раз больше, чем на вылете в один диаметр: отжим растет как куб отношения вылета к диаметру.
Минимальный диаметр 13 мм — это не рекомендация, а геометрический предел: в меньшее отверстие державка с пластиной просто не заходит. Угол врезки 93° показывает, что резец оставит на дне глухого отверстия: при 90-95° дно выходит плоским, уступ подрезается начисто.
Борштангу зажимают по всей длине посадки Ø10 мм — в цанговой втулке или в блоке с разрезным гнездом. Зажим двумя винтами за край дает местную деформацию: отверстие уходит в конус, а следы винтов остаются на посадочной поверхности навсегда.
| Вылет из зажима | Отношение вылета к диаметру | Относительный отжим кромки |
|---|---|---|
| 10 мм | 1×D | ×1 |
| 20 мм | 2×D | ×8 |
| 30 мм | 3×D | ×27 |
| 60 мм | 6×D | ×216 |
Отжим считан по кубу отношения вылета к диаметру при одинаковой силе резания; за единицу принят вылет в один диаметр, то есть 10 мм. Предел для этой державки — 6×D.
E10M SDUCL 07 — обозначение по ISO 6261: буква и две цифры описывают державку, следующие пять букв — гнездо и геометрию по ISO 5608.
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Производитель: AKKO
