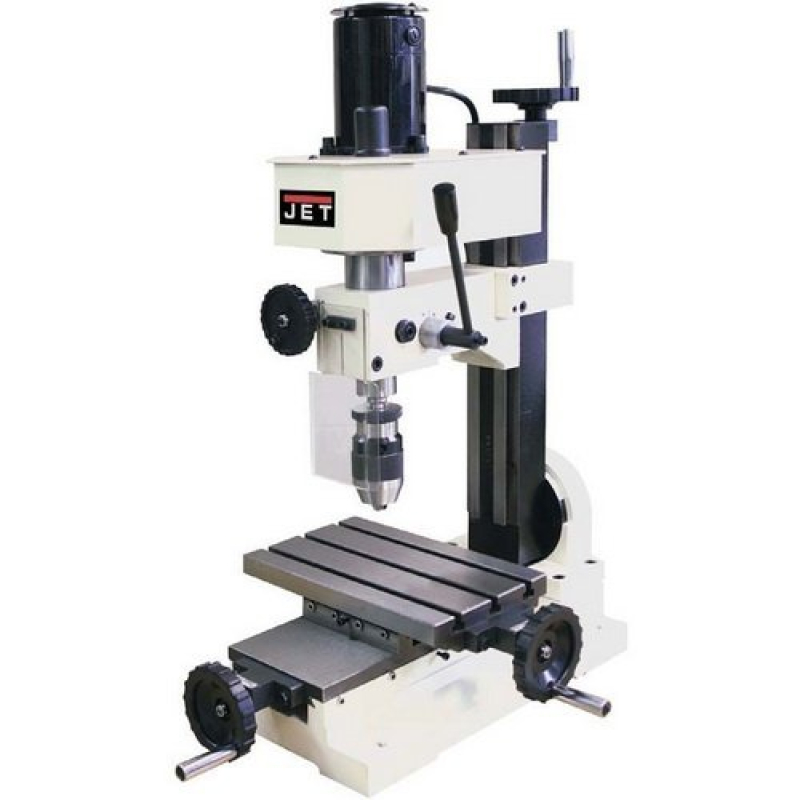

Фрезерно-свердлильний верстат JET JMD-1, 0,25 кВт, свердління Ø10 мм

JET JMD-1 — фрезерно-свердлильний верстат по металу: свердління, фрезерування і нарізання різьби на одному робочому місці. Свердління до Ø10 мм. Кінцева фреза до Ø10 мм. Шпиндель 0,25 кВт.

Сумісність і підбір

Підбір ведеться за трьома межами: діаметр свердління, кінцева фреза і торцева фреза. Якщо хоч одна з ваших операцій впирається в межу, беріть старшу модель: фрезерування на межі розхитує піноль.

Живлення

однофазна мережа 230 В, звичайна розетка

Встановлення

підлогова тумба або масивний верстак

Свердління (сталь/чавун)

10 мм

Кінцева фреза

до Ø10 мм

Торцева фреза

до Ø20 мм

Призначення і сфера застосування

Верстат закриває дрібну механообробку в майстерні та ремонтній службі: пази, майданчики, шпонкові канавки, точні отвори і різьби в сталевих і чавунних деталях. Діапазон обертів 100–2500 об/мин (плавно) дає режими і під свердла, і під фрези. Чавунна станина і хрестовий стіл із регульованими клинами тримають розмір на серії деталей; для установки достатньо рівної основи, фундамент не потрібен.

Характеристики

Потужність шпинделя

0,25 кВт

Макс. свердління (сталь/чавун)

10 мм

Макс. торцева фреза

Ø20 мм

Макс. кінцева фреза

Ø10 мм

Конус шпинделя

конус Морзе 2 (МК-2)

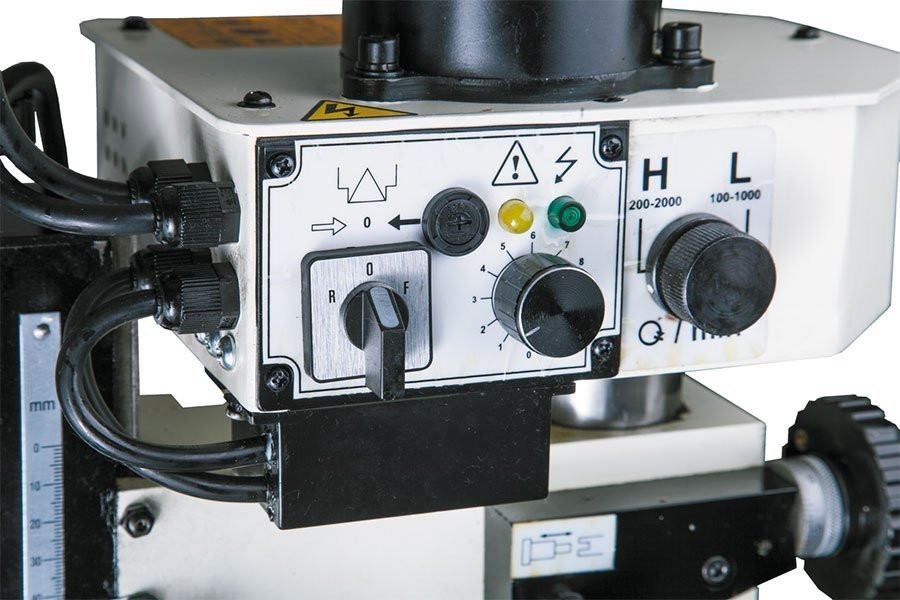

Оберти шпинделя

100–2500 об/мин (плавно)

Напруга

230 В

Часті питання

Чим фрезерно-свердлильний верстат відрізняється від свердлильного? Хрестовим столом і жорсткою піноллю: деталь подається під фрезу по координатах, тому крім отворів верстат ріже пази і площини.

Чому межі для кінцевої і торцевої фрези різні? Кінцева (Ø10 мм) ріже всім тілом, торцева (Ø20 мм) — лише пластинами по колу, тому її діаметр може бути більшим за однакової потужності.

Яку оснастку купити одразу? Лещата з кріпленням до Т-пазів, набір кінцевих фрез і патрон: без фіксації деталі фрезерування неможливе, тримати рукою не можна.

Чи вистачить побутової мережі? Так. Верстат живиться від однофазної мережі 230 В, підходить звичайна розетка з заземленням. Окрема лінія потрібна лише за слабкої проводки.

Чим ця компоновка відрізняється від консольно-фрезерного верстата? Тут голова з піноллю на колоні, а стіл легший: верстат компактніший і дешевший. Консольний важчий і жорсткіший, але для майстерні та ремонту зазвичай надлишковий.

Переваги

• ✓три операції на одному місці: свердління, фрезерування, різьба
• ✓свердління до Ø10 мм
• ✓кінцева фреза до Ø10 мм
• ✓торцева фреза до Ø20 мм
• ✓оберти 100–2500 об/мин (плавно)
