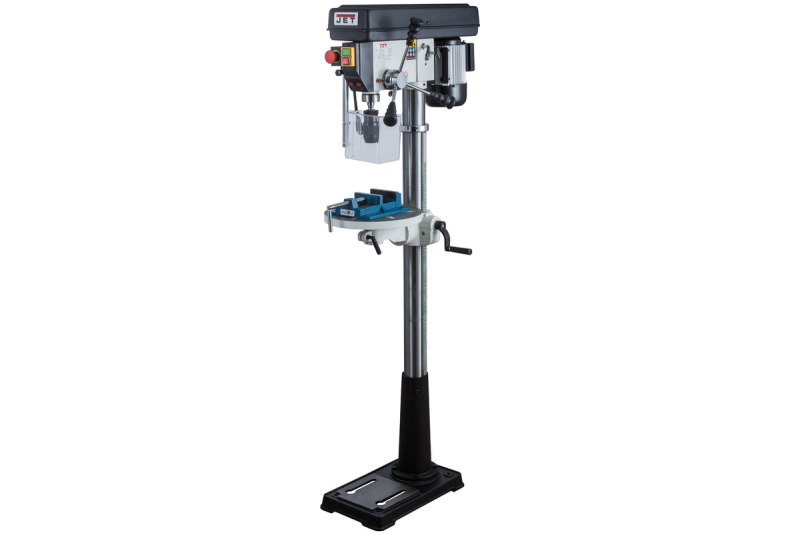

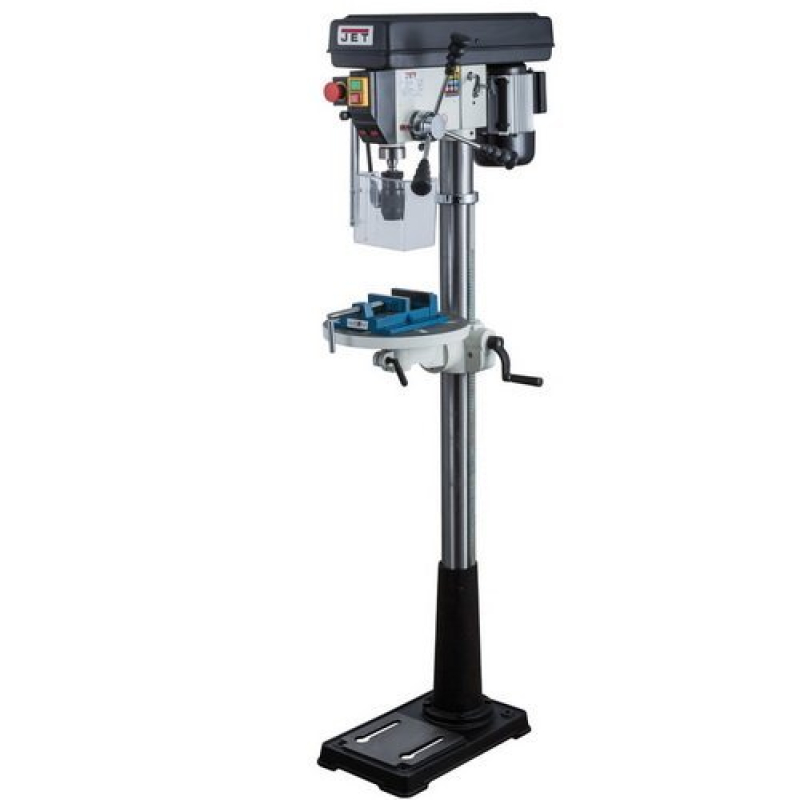

Свердлильний верстат JET JDP-13FM, 0,55 кВт, свердління Ø16 мм

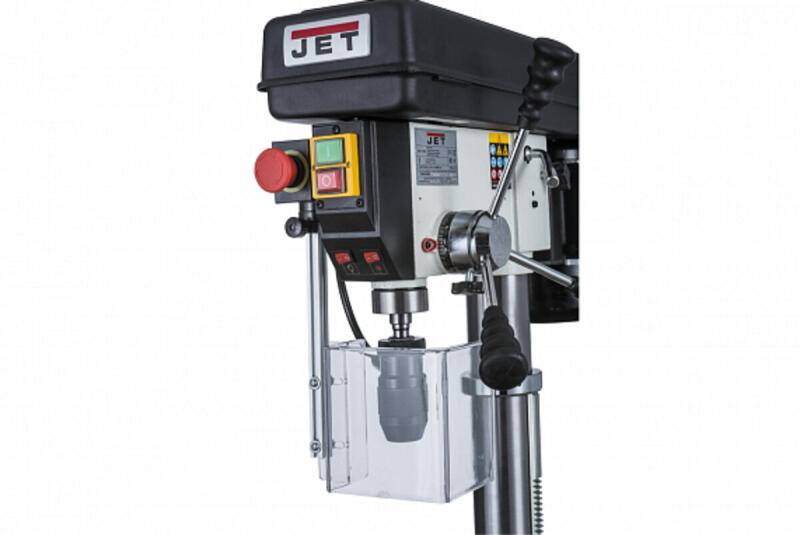

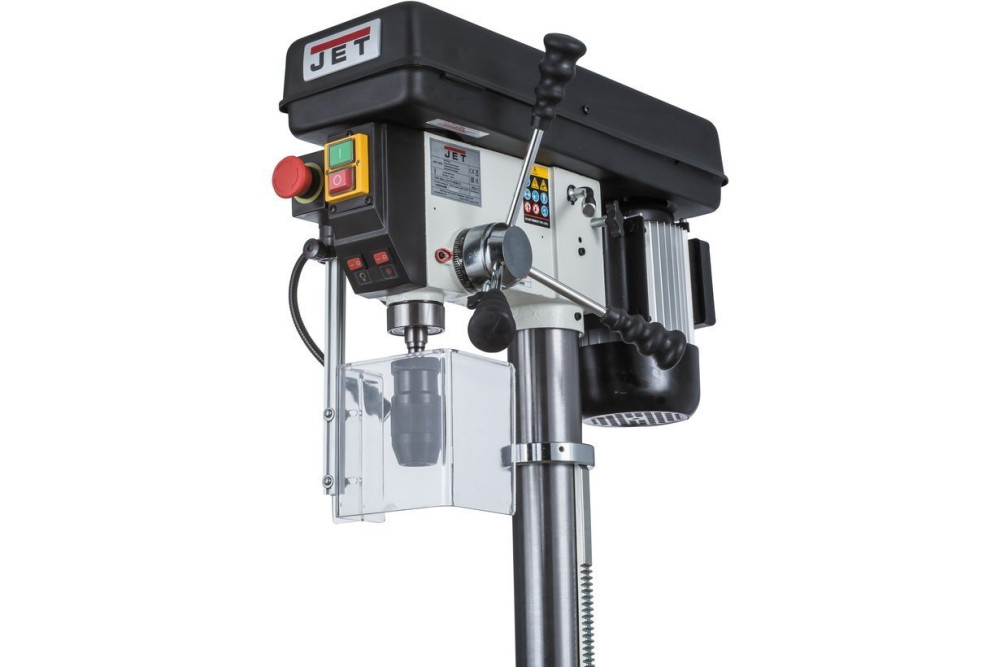

JET JDP-13FM — вертикально-свердлильний верстат зі шпинделем під конус Морзе 2: свердління сталі до Ø16 мм, 12 швидкостей. Живлення 230 В.

Сумісність і підбір

Перед замовленням звірте три речі: мережу, посадку інструменту і межу свердління. Оснастка (патрони, оправки, лещата) підбирається саме за посадкою шпинделя, а не за маркою верстата.

Живлення

однофазна мережа 230 В, звичайна розетка

Встановлення

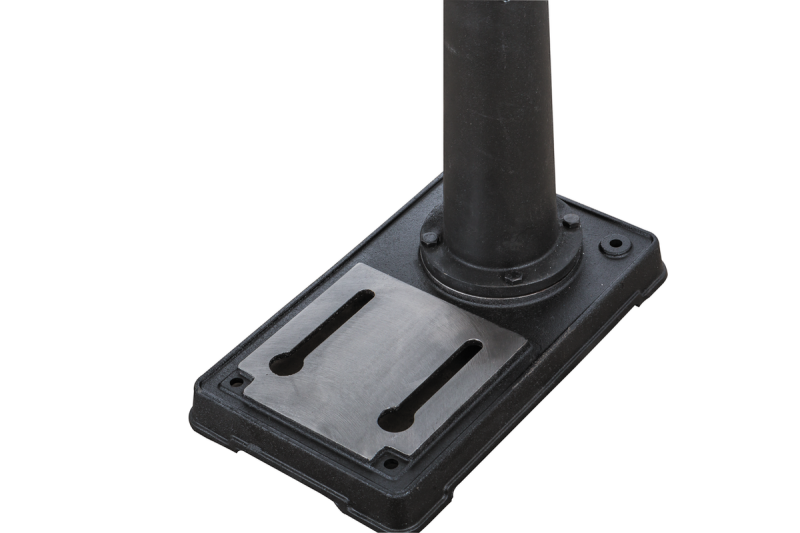

кріплення болтами через отвори в основі

Посадка інструменту

конус Морзе 2

Межа по сталі

Ø16 мм

Межа по чавуну

Ø18 мм

Призначення і сфера застосування

Основна робота — отвори у сталі, чавуні, кольорових металах, деревині та пластику: кріпильні, наскрізні, глухі, під різьбу і зенкування. Діапазон 250–2500 об/хв перекриває і великі свердла на низьких обертах, і дрібні на високих: швидкість обирається перестановкою ременя за таблицею на кришці. Хід пінолі 80 мм визначає глибину свердління за один прохід без переустановлення столу.

Характеристики

Потужність (споживана)

0,55 (0,7) кВт

Макс. свердління сталі

16 мм

Макс. свердління чавуну

18 мм

Оберти шпинделя

250–2500 об/хв

Кількість швидкостей

12

Конус шпинделя

конус Морзе 2 (МК-2)

Відстань шпиндель-стіл

760 мм

Хід пінолі

80 мм

Стіл

Ø300 мм, нахил 45°

Маса

50 кг

Напруга

230 В

Що означає позначення JDP-13FM-230

JDP-13FM-230 — це вертикально-свердлильний верстат JET; суфікс 230 — напруга живлення 230 В.

Часті питання

Чи вистачить побутової мережі? Так. Верстат живиться від однофазної мережі 230 В, підходить звичайна розетка з заземленням. Окрема лінія потрібна лише за слабкої проводки.

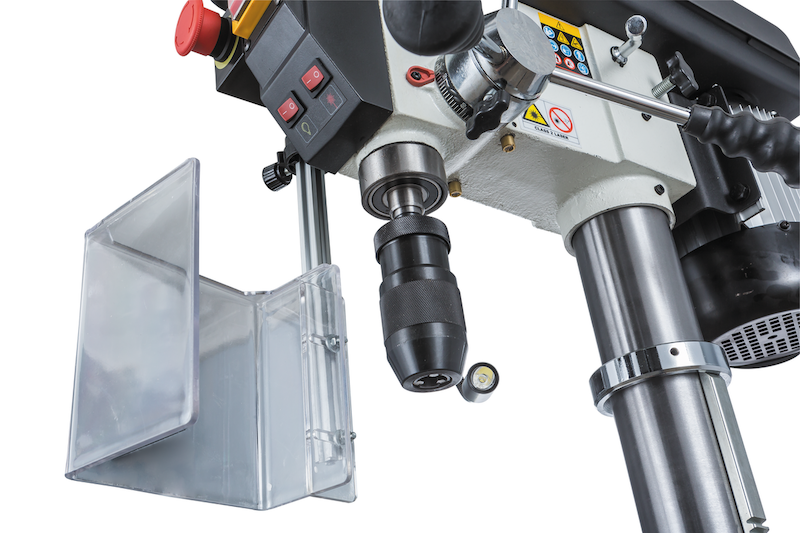

Як кріпиться патрон і що ставити крім нього? Шпиндель має конус Морзе 2. Патрон сідає через оправку, замість нього можна ставити свердла з конусним хвостовиком МК-2 безпосередньо, без патрона.

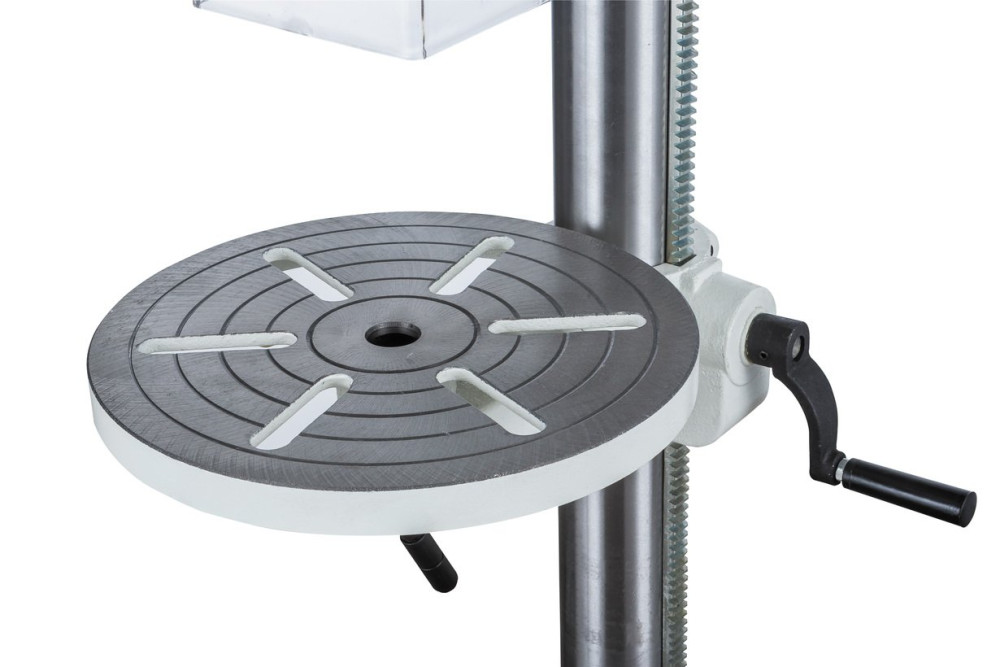

Чи можна свердлити під кутом? Так. Стіл Ø300 мм, нахил 45°: заготовка нахиляється разом зі столом, вісь шпинделя залишається вертикальною.

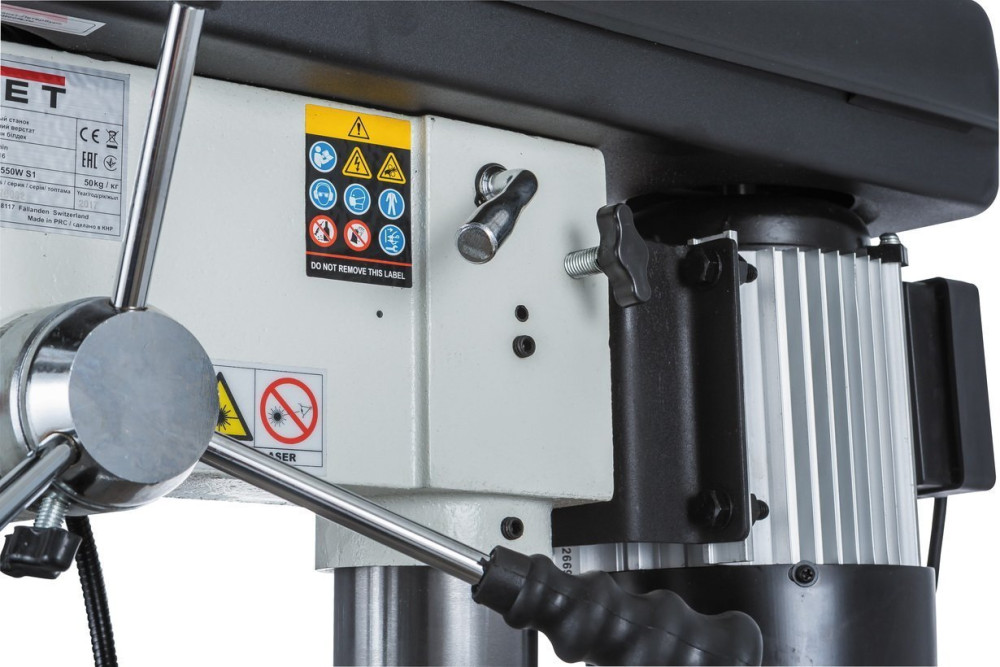

Як перемикаються швидкості? Перестановкою ременя на шківах під кришкою, 12 ступенів у діапазоні 250–2500 об/хв. Таблиця відповідності діаметра свердла і обертів — на кришці верстата.

Що означає межа свердління по сталі? Ø16 мм — найбільший діаметр свердла, з яким верстат штатно працює по конструкційній сталі. По чавуну межа вища, по деревині — суттєво вища.

Переваги

• ✓свердління сталі до Ø16 мм за паспортом, без перевантаження
• ✓шпиндель під конус Морзе 2: патрони і оправки — стандартні
• ✓12 швидкостей у діапазоні 250–2500 об/хв

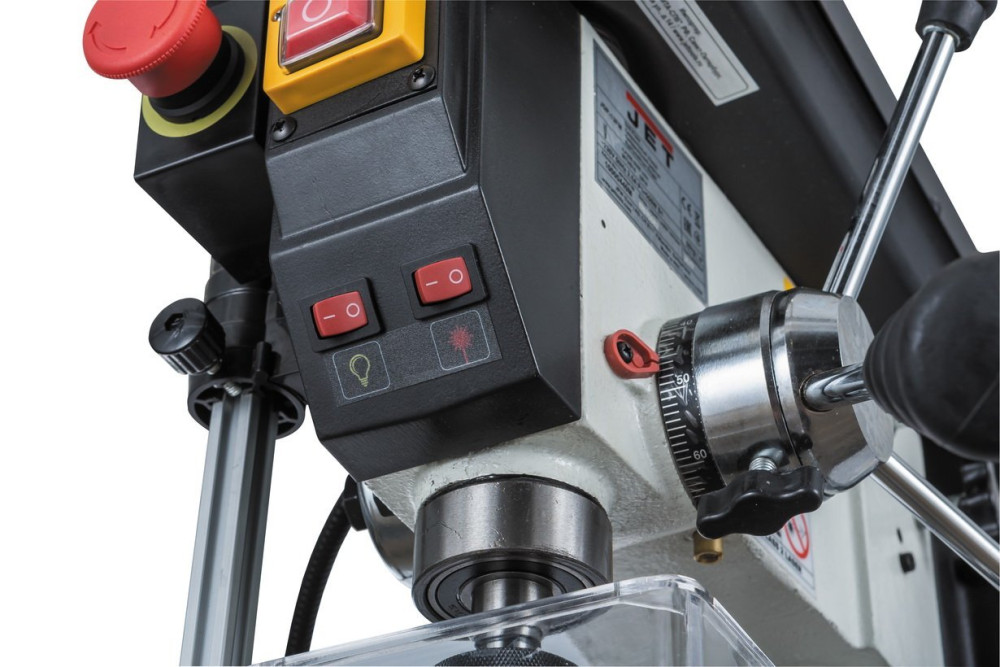

• ✓хід пінолі 80 мм з обмежувачем глибини
• ✓стіл Ø300 мм, нахил 45°
• ✓маса 50 кг: лита чавунна база гасить вібрації
