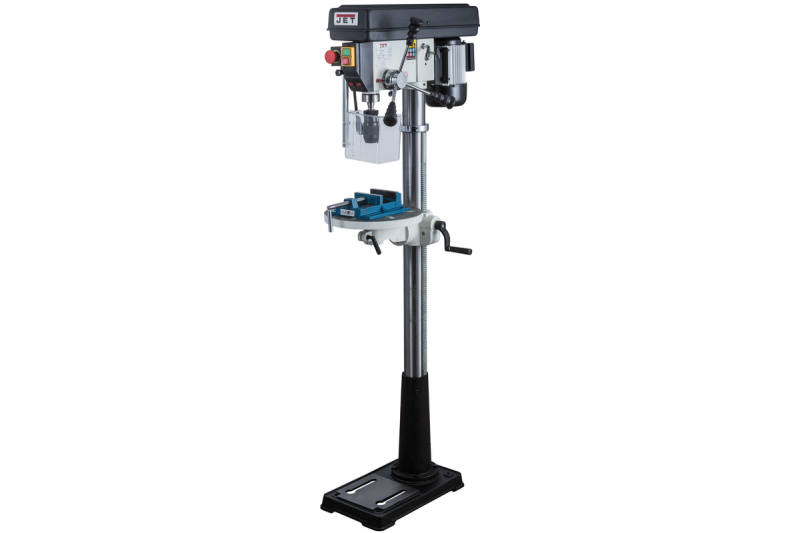

Сверлильный станок JET JDP-13FM-230 (10000440M)

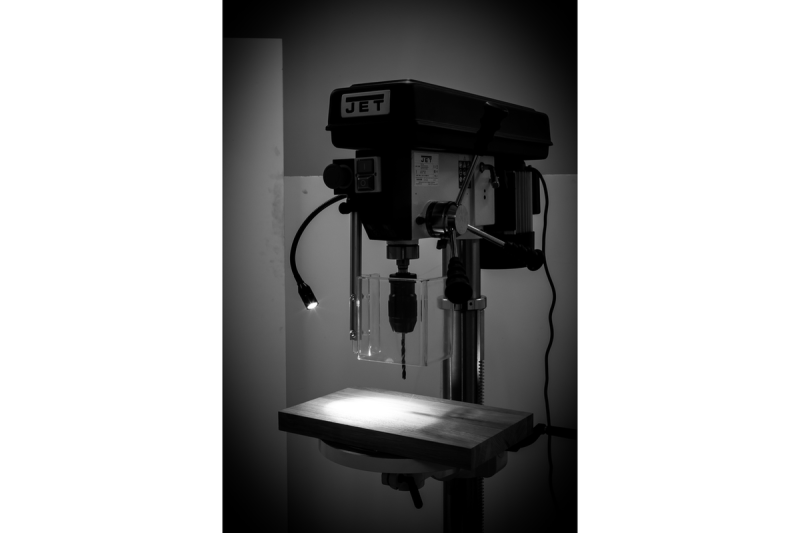

JET JDP-13FM-230 — вертикально-сверлильный станок со шпинделем под конус Морзе 2: сверление стали до Ø16 мм, 12 скоростей. Питание 230 В.

Совместимость и подбор

Перед заказом сверьте три вещи: сеть, посадку инструмента и предел сверления. Оснастка (патроны, оправки, тиски) подбирается именно по посадке шпинделя, а не по марке станка.

Питание

однофазная сеть 230 В, обычная розетка

Установка

крепление болтами через отверстия в основании

Посадка инструмента

конус Морзе 2

Предел по стали

Ø16 мм

Предел по чугуну

Ø18 мм

Назначение и область применения

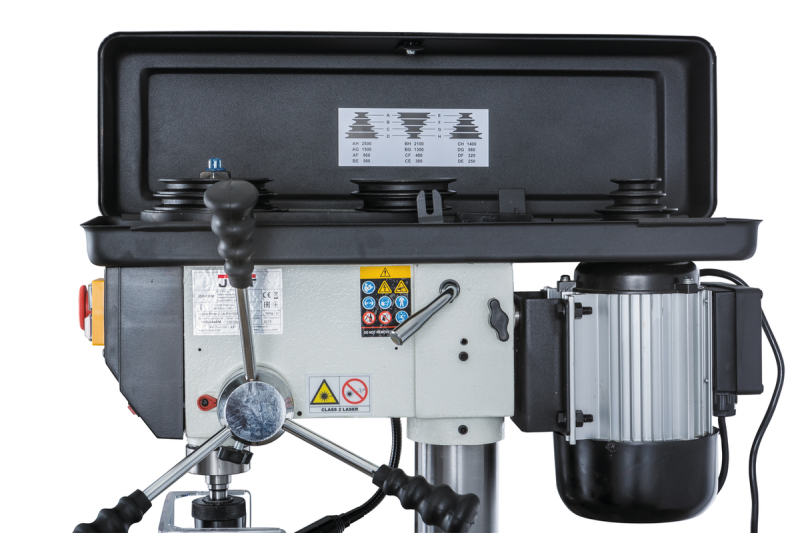

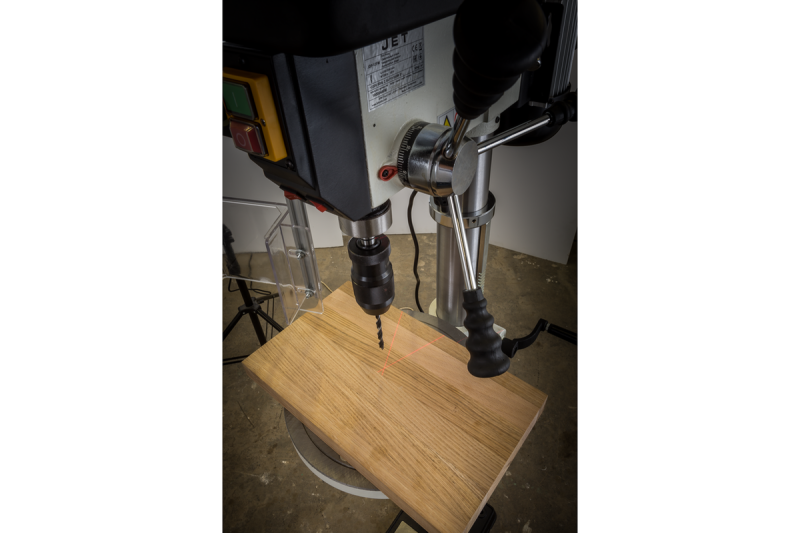

Основная работа — отверстия в стали, чугуне, цветных металлах, древесине и пластике: крепежные, сквозные, глухие, под резьбу и зенковку. Диапазон 250–2500 об/мин перекрывает и крупные сверла на низких оборотах, и мелкие на высоких: скорость выбирается перестановкой ремня по таблице на крышке. Ход пиноли 80 мм определяет глубину сверления за один проход без переустановки стола.

Характеристики

Мощность (потребляемая)

0,55 (0,7) кВт

Макс. сверление стали

16 мм

Макс. сверление чугуна

18 мм

Обороты шпинделя

250–2500 об/мин

Количество скоростей

12

Конус шпинделя

конус Морзе 2 (МК-2)

Расстояние шпиндель-стол

760 мм

Ход пиноли

80 мм

Стол

Ø300 мм, наклон 45°

Масса

50 кг

Напряжение

230 В

Что означает обозначение 10000440M

10000440M — это вертикально-сверлильный станок JET; 10000440M — складской код (артикул прайса) этого исполнения на 230 В.

Частые вопросы

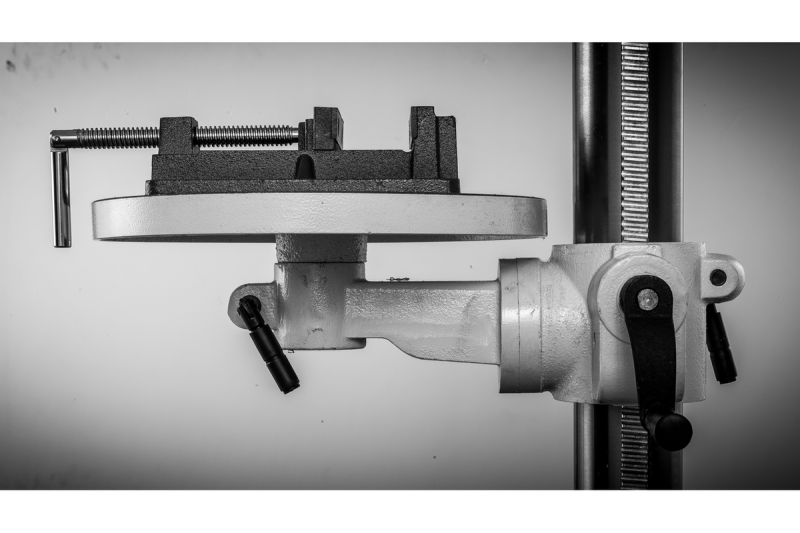

Нужны ли тиски? Для металла — обязательно: при заклинивании сверла деталь вырывает из рук и разворачивает. Машинные тиски крепятся болтами к пазам стола.

Какое обслуживание нужно станку? Минимальное: чистка конуса и стола от стружки, смазка рейки подъема стола, контроль натяжения ремня. Отдельного сервиса конструкция не требует.

Хватит ли бытовой сети? Да. Станок питается от однофазной сети 230 В, подходит обычная розетка с заземлением. Отдельная линия нужна только при слабой проводке.

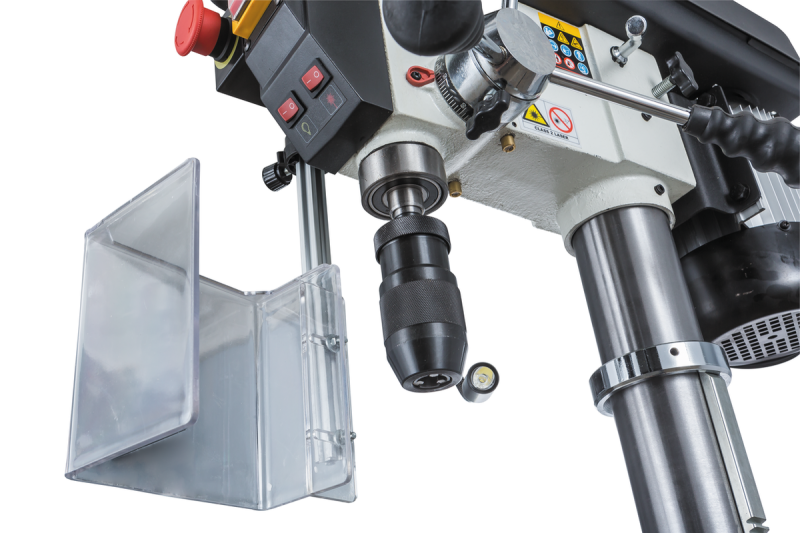

Как крепится патрон и что ставить кроме него? Шпиндель имеет конус Морзе 2. Патрон садится через оправку, вместо него можно ставить сверла с конусным хвостовиком МК-2 напрямую, без патрона.

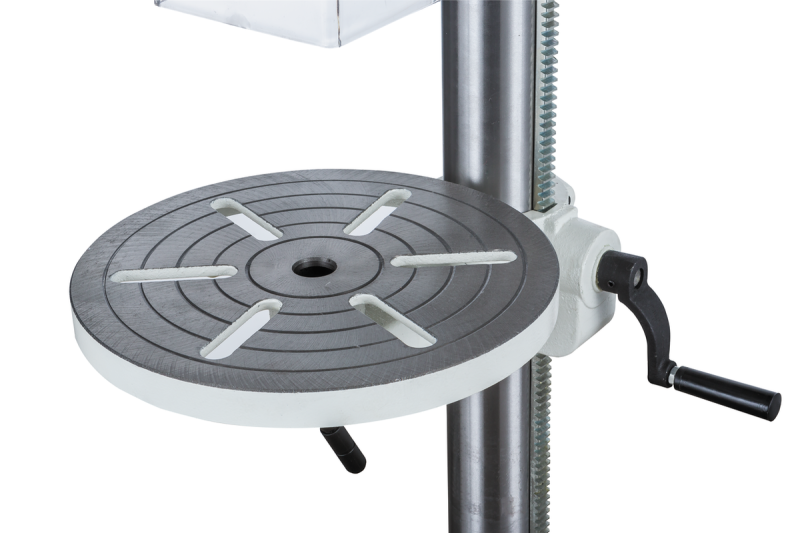

Можно ли сверлить под углом? Да. Стол Ø300 мм, наклон 45°: заготовка наклоняется вместе со столом, ось шпинделя остается вертикальной.

Преимущества

• ✓сверление стали до Ø16 мм по паспорту, без перегрузки
• ✓шпиндель под конус Морзе 2: патроны и оправки — стандартные
• ✓12 скоростей в диапазоне 250–2500 об/мин
• ✓ход пиноли 80 мм с ограничителем глубины
• ✓стол Ø300 мм, наклон 45°
• ✓масса 50 кг: литая чугунная база гасит вибрации
