JET Новый JDP-22F
тип привода ременной
Диаметр стойки, мм 92
Напряжение, В 400
Длина, мм 855
Наклон стола справа 45
Ширина, мм 575
Наклон стола влево 45
Высота, мм 1695 год
Размер стола, мм 470x415
Количество Т-образных пазов основания, шт 2
масса, кг 164
Диаметр пиноли, мм 40
Длина в упаковке, см 90
Конус шпинделя МК-3
Ширина в упаковке, см 50
Высота в упаковке, см 182
Ход пиноли шпинделя, мм 120
Количество Т-образных пазов стола, шт.
Масса в упаковке, кг 168
Мощность двигателя, кВт 0,75
Потребляемая мощность кВт (S6 40%) 1
Тип двигателя Асинхронный
Вылет шпинделя, мм 280
Количество скоростей шпинделя 12
Расстояние шпиндель-стол, мм 690
Размер Т-образного паза стола, мм 14
Устройство подачи СОЖ нет
Расстояние шпиндель-основа, мм 1220
Размер основания, мм 465 x 330
Частота вращения шпинделя, об/мин 150 – 2850
Максимальный диаметр сверления чугун, мм 28
Автоподача нет
Размер Т-образного паза основания, мм 18
Максимальный диаметр сверления сталь, мм 25
Автореверс нет

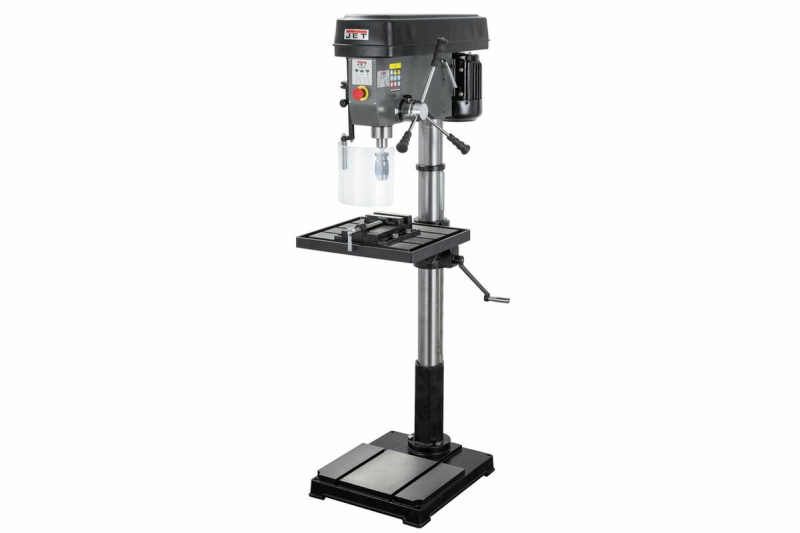

JET JDP-22F сверлильный станок промышленной серии. Благодаря высокому качеству выполнения деталей и механизмов станок отличается хорошими показателями точности и долговечности и может применяться для серийного изготовления деталей.
Станок имеет тяжелое и устойчивое чугунное основание размером 465 x 330мм, в котором предусмотрены 2-Т образные пазы шириной 18мм, для закрепления заготовки прихватами или другими зажимными устройствами. На основание установлена толстостенная колонна диаметром 92мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 470х415мм с 2-мя Т-образными пазами шириной 14мм. Максимальное расстояние между шпинделем и основанием составляет 1220 мм, а расстояние между шпинделем и рабочим столом – 690 мм.
Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/слева в пределах ±45°.
Сверлильная головка позволяет сверлить максимальные диаметры отверстия стали до 25мм и в чугуне до 28мм. Конус шпинделя МК-3.
Мощность приводного двигателя составляет 750Вт.
Вращающийся момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 150 до 2850 об/мин и имеет 12 скоростей.
Ход пиноли шпинделя составляет 120 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель.
Для обеспечения безопасной работы на станке установлен прозрачный защитный экран с конечным выключателем. Под кожухом коробки скоростей ременной передачи находится защитный выключатель, не позволяющий включить станок при открытой крышке. Для аварийной остановки на передней панели станка расположен красный аварийный выключатель грибного типа.
