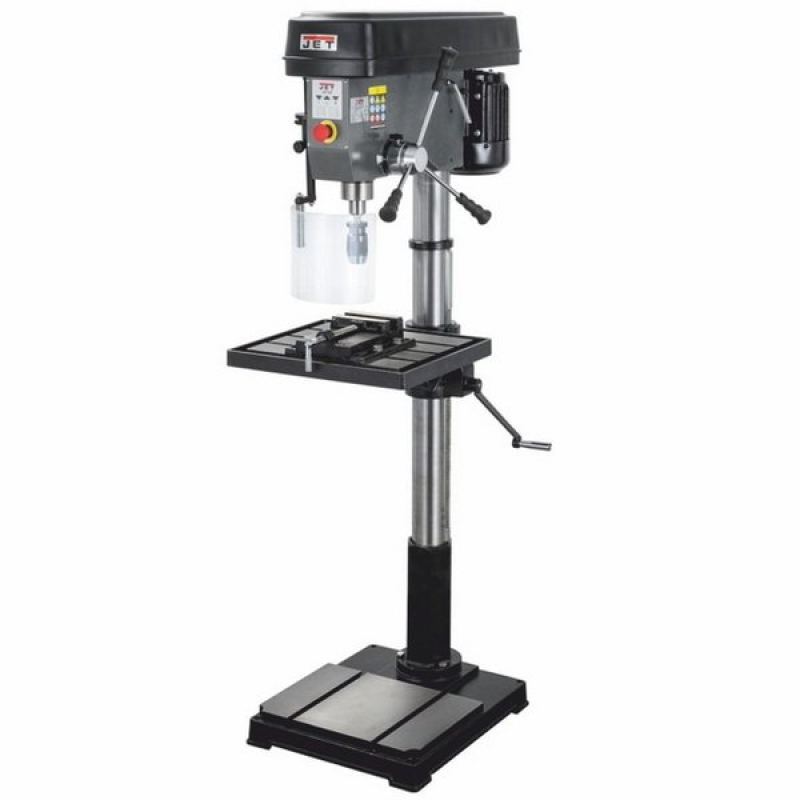

Свердлильний верстат JET JDP-22F, 0,75 кВт, свердління Ø25 мм

JET JDP-22F — вертикально-свердлильний верстат зі шпинделем під конус Морзе 3: свердління сталі до Ø25 мм, 12 швидкостей. Підлогова модель: працює з високими заготовками без обмеження по колоні. Живлення 400 В.

Сумісність і підбір

Перед замовленням звірте три речі: мережу, посадку інструменту і межу свердління. Оснастка (патрони, оправки, лещата) підбирається саме за посадкою шпинделя, а не за маркою верстата.

Живлення

трифазна мережа 400 В (потрібне п’ятипровідне введення)

Встановлення

на підлогу, кріплення анкерами через основу

Посадка інструменту

конус Морзе 3

Межа по сталі

Ø25 мм

Межа по чавуну

Ø28 мм

Призначення і сфера застосування

Основна робота — отвори у сталі, чавуні, кольорових металах, деревині та пластику: кріпильні, наскрізні, глухі, під різьбу і зенкування. Діапазон 150–2850 об/хв перекриває і великі свердла на низьких обертах, і дрібні на високих: швидкість обирається перестановкою ременя за таблицею на кришці. Хід пінолі 120 мм визначає глибину свердління за один прохід без переустановлення столу.

Характеристики

Потужність (споживана)

0,75 (1) кВт

Макс. свердління сталі

25 мм

Макс. свердління чавуну

28 мм

Оберти шпинделя

150–2850 об/хв

Кількість швидкостей

12

Конус шпинделя

конус Морзе 3 (МК-3)

Виліт шпинделя

280 мм

Хід пінолі

120 мм

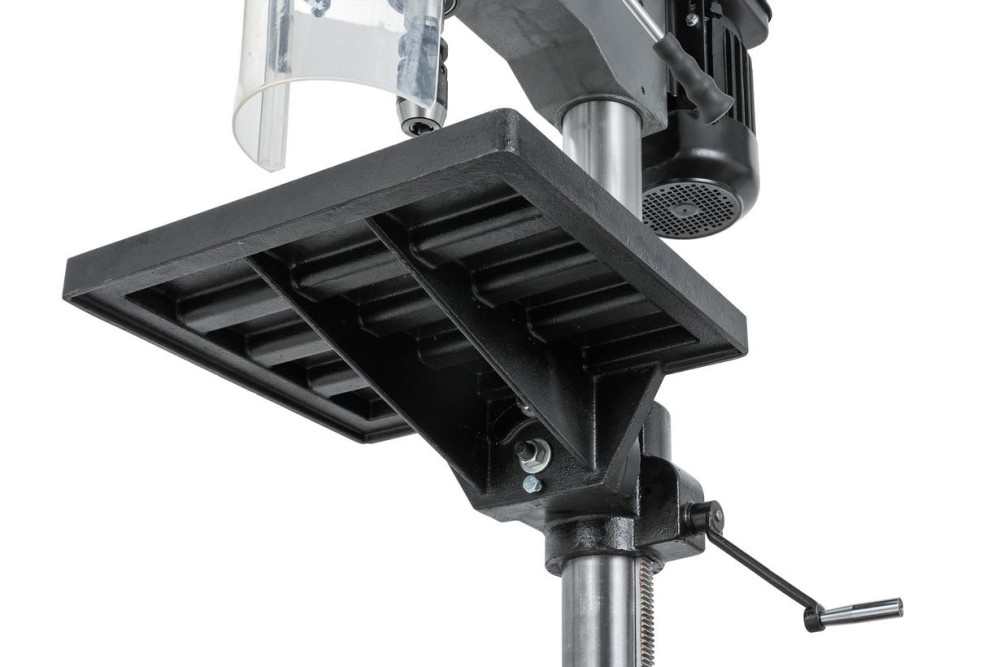

Стіл

470×415 мм

Маса

164 кг

Напруга

400 В

Часті питання

Чи потрібні лещата? Для металу — обов’язково: при заклинюванні свердла деталь вириває з рук і розвертає. Машинні лещата кріпляться болтами до пазів столу.

Яке обслуговування потрібне верстату? Мінімальне: чищення конуса і столу від стружки, змащення рейки підйому столу, контроль натягу ременя. Окремого сервісу конструкція не вимагає.

Чи потрібен трифазний ввід? Так, живлення 400 В. Для гаража без трифазної лінії цей верстат не підійде без окремого введення; перевірте наявність 400 В до замовлення.

Як кріпиться патрон і що ставити крім нього? Шпиндель має конус Морзе 3. Патрон сідає через оправку, замість нього можна ставити свердла з конусним хвостовиком МК-3 безпосередньо, без патрона.

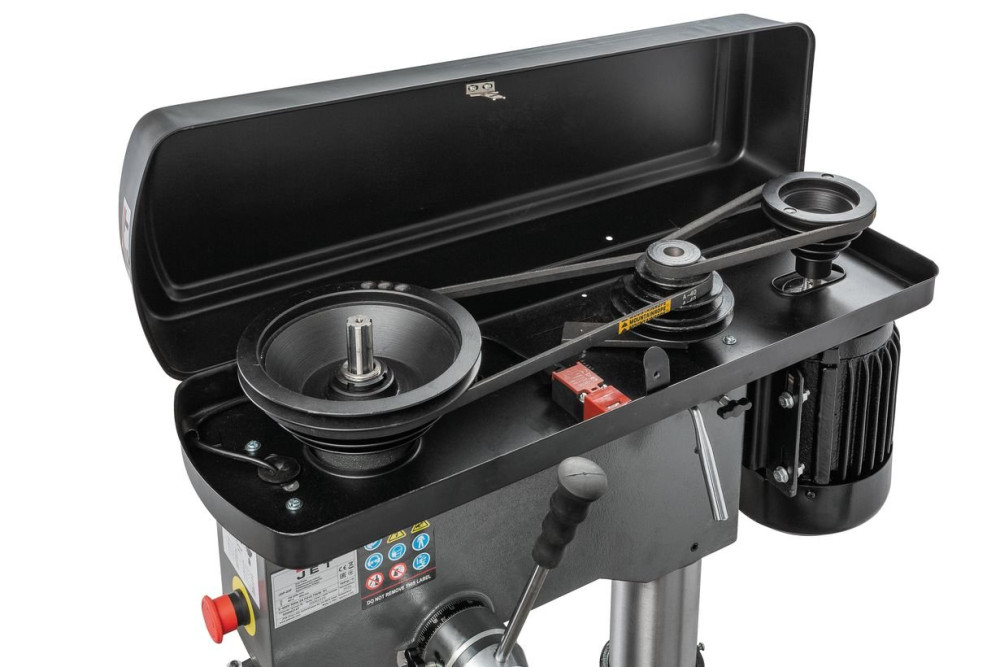

Як перемикаються швидкості? Перестановкою ременя на шківах під кришкою, 12 ступенів у діапазоні 150–2850 об/хв. Таблиця відповідності діаметра свердла і обертів — на кришці верстата.

Переваги

• ✓свердління сталі до Ø25 мм за паспортом, без перевантаження
• ✓шпиндель під конус Морзе 3: патрони і оправки — стандартні
• ✓12 швидкостей у діапазоні 150–2850 об/хв
• ✓хід пінолі 120 мм з обмежувачем глибини
• ✓стіл 470×415 мм
• ✓маса 164 кг: лита чавунна база гасить вібрації
