Расшифровка маркировки абразивного инструмента и таблица соответствия зернистости абразивных материалов

Расшифровка маркировки абразивного инструмента и таблица соответствия зернистости абразивных материалов

Шлифовальные круги характеризуются геометрической формой (типом), видом абразивного материала, его зернистостью, типом связки, твердостью и т.п.

Маркировка определяется ГОСТ 2424-83, и включает следующие разновидности:

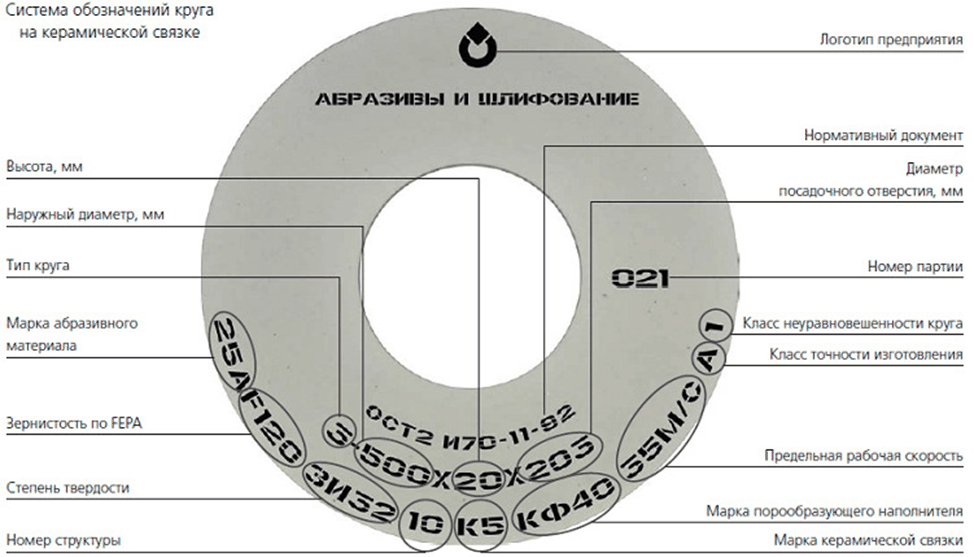

Система маркировки абразивного инструмента

Полная маркировка шлифовальных кругов содержит:

- тип круга;

- его размеры;

- вид абразивного материала;

- номер зернистости;

- степень твердости;

- структуру (соотношение между абразивом, связкой и порами в теле инструмента);

- вид связки;

- максимальную скорость;

-  класс точности;

- класс неуравновешенности.

Некоторые типы шлифовальных кругов

Форма	Маркировка	Область применения

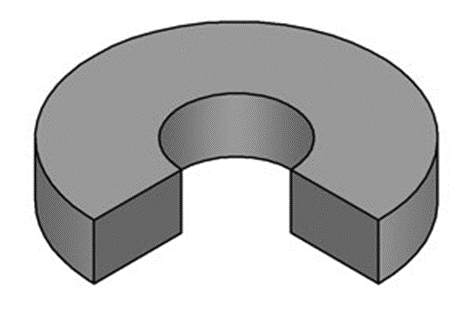

	ПП з прямым профилем	Универсальные: для обдирной шлифовки, круглой внутренней шлифовки, плоской шлифовки, заточки инструментов, резьбо-, шлице- и зубошлифовки.

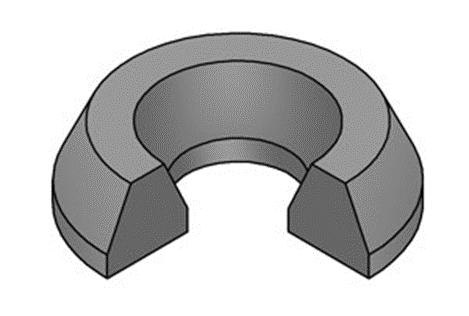

	2П плоский конический профиль	обработка резьбы и шестерен, заточка инструментов с несколькими лезвиями
	ЧК - чашечный конический	шлицешлифовка, заточка инструментов и плоская шлифовка

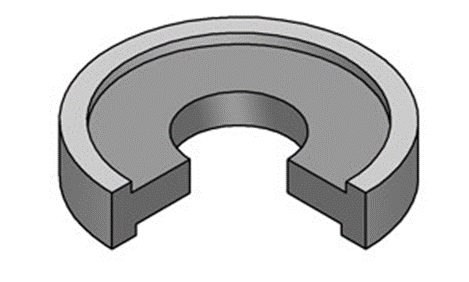

	ПВД - плоские с двухсторонней выточкой	безцентровочное шлифование металла

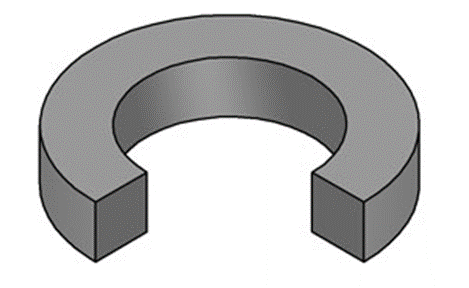

	К - кольцевые	для плоского шлифования

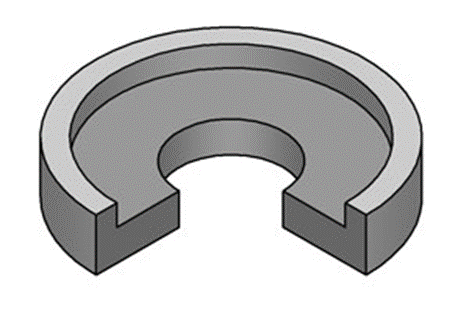

	ПВ - прямого профиля с выточкой	правка, шлифовка плоских поверхностей трения, а также для внутренней шлифовки.
	Т - тарельчатый	Зубошлифовка, заточка зубьев фрез, шестерен

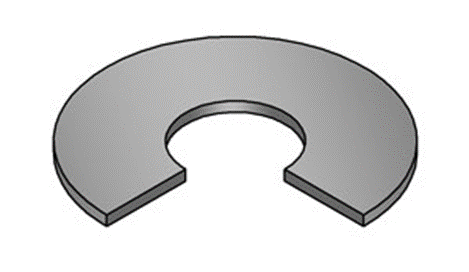

	Д - дисковый	для прорезных работ, шлифовка пазов и отрезки материалов

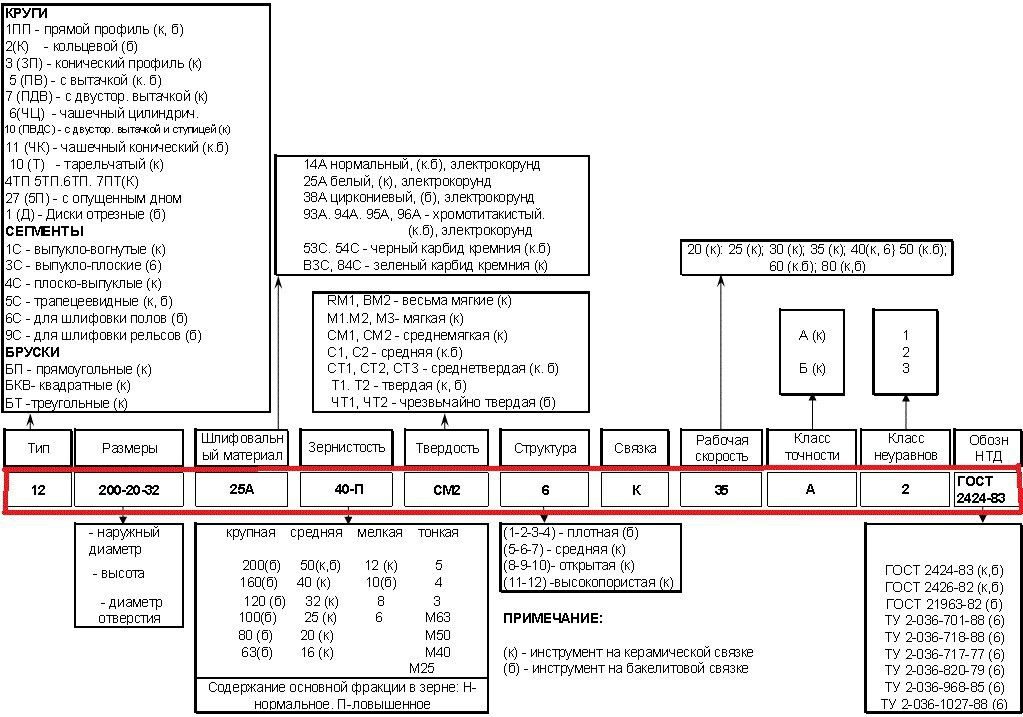

Схема расшифровки маркировки кругов абразивных

Таблица соответствия зернистости абразивных материалов

FEPA	ANSI	ГОСТ 3647-80	3М™ Trizact™	Scotch-Brite™	Размер, мкм
P24	24	80
P36	36	50
P40	40	40		XCRS
P50	50	32		XCRS
P60	60	25		XCRS	250
P80	80	16	A300		180
P100	100		A200		150
P120	120	12	A160	CRS	120
P150	150	10	A130	CRS	100
P180	180	8	A110		80
			A100	MED	70
P220		6	A90	MED
		5		MED
P240	220	M63			60
			A85
			A75
P280	240	M50	A65	FIN	50
			A60	FIN	45
P320	280			FIN/VFN
P360	320		A45	МАТ	40
P400		M40	A40	SFN
P500	360			SFN/UFN
P600		M28	A35		35
	400		A30	XFN	30
P800			A25	XFN
P1000	500	M20	A20		20
	600		A16		15
P1200	800	M14
P1500	1000	M10			12
P2000	1200	M7			9
P2500		M5			5
