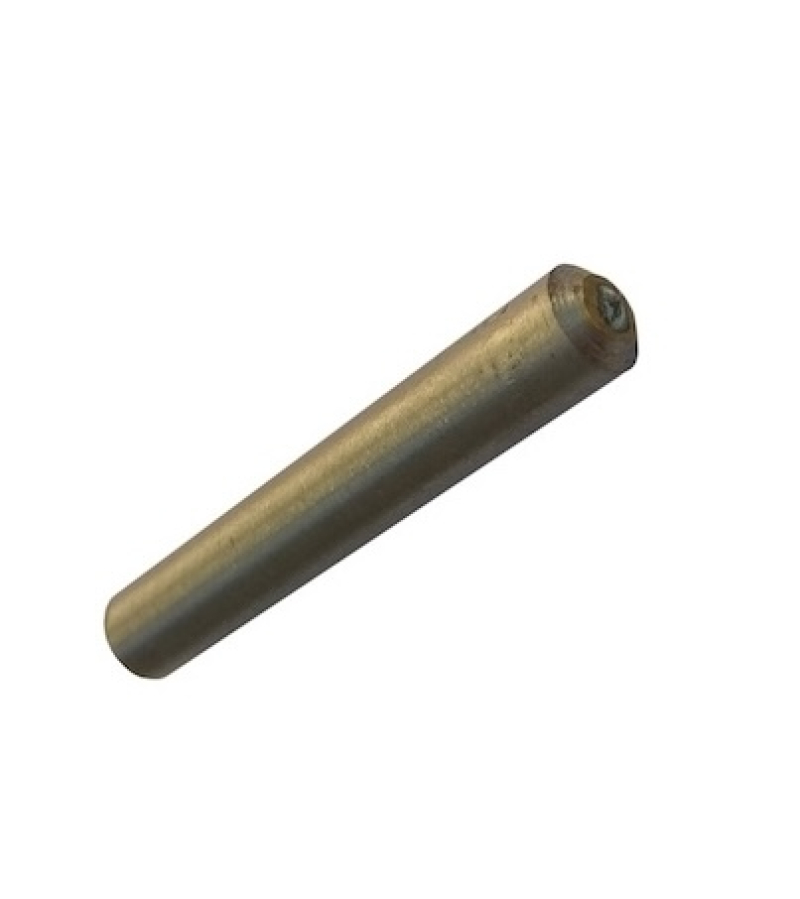

Алмаз в оправе 3908-107 для правки шлифовальных кругов

Алмаз в оправе 3908-107 — правящий инструмент для восстановления формы и режущей способности шлифовального круга. Кристалл закреплен в металлической оправе, оправа зажимается в державке станка или приспособления. По ГОСТ 22908-78 алмазы в оправах применяют для правки кругов прямого и фасонного профиля.

Назначение и область применения

Круг после нескольких деталей засаливается: промежутки между зернами забиваются стружкой, зерна затупляются, круг перестает резать и начинает греть деталь. Правка снимает изношенный слой вместе со связкой и вскрывает свежие зерна, после чего круг работает на прежней подаче.

У алмаза в оправе работает один закрепленный кристалл, а не матрица из множества зерен, как у карандаша. Пятно контакта узкое, поэтому инструмент ведут по фасонному профилю там, где нужен точный след кромки, а не широкая полоса съема.

Характеристики

Тип инструмента

алмаз в оправе, правящий

Обозначение

3908-107

Стандарт на тип инструмента

ГОСТ 22908-78

Назначение

правка шлифовальных кругов прямого и фасонного профиля

Типы алмазов в оправах по п. 1.1 ГОСТ 22908-78: 1 — цилиндрические, 2 — цилиндрические с головкой, 3 — конические, 4 — резьбовые.

Частые вопросы

Какой это тип и сколько в нем карат?
Обозначения 3908-107 в таблицах стандарта нет: ряд идет 3908-0100, 0101, 0102, 0105, 0106, 0111 и дальше. Тип оправы, ее размеры и массу кристалла по этой строке определить нельзя, и мы их не додумываем.

Чем правка алмазом отличается от правки шарошками?
Шарошка-звездочка скалывает изношенный слой быстрее и дешевле, но грубее. Под чистовое шлифование круг после нее все равно проходят алмазом.
