Центр станочний обертовий 60град MK5 DIN 228 прецизійний модель 2005 OZKAYALI

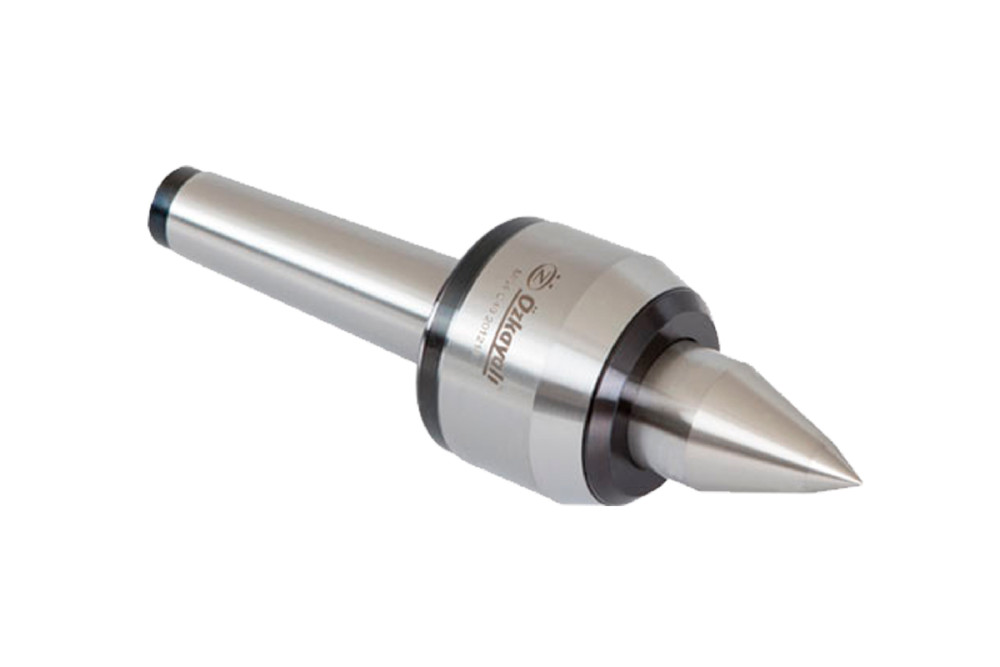

Центр станочний обертовий 60град MK5 DIN 228 прецизійний модель 2005 — обертовий центр OZKAYALI серії N з конусом MK5 за DIN 228. Підтискає деталь у задній бабці й обертається разом із нею, тому торець центрового отвору не підгоряє навіть на довгих проходах.

Сумісність і підбір

Хвостовик — конус MK5 за DIN 228, більший діаметр 44,399 мм.

Призначення та сфера застосування

Застосовується на токарних верстатах із ЧПК і універсальних під час обробки валів, осей, шпинделів і трубних заготовок у центрах. Потрійна підшипникова опора розподіляє радіальне й осьове навантаження по всьому корпусу, а масляна пробка ззаду дає змогу змастити підшипники без розбирання.

На практиці ресурс центра вирішує не стільки навантаження, скільки чистота гнізда пинолі: забоїна на конусі уводить накінечник і додає власне биття, яке потім шукають у деталі. Перед установкою конус протирають і перевіряють на відсутність задирів.

Перевіряйте посадкові розміри за характеристиками, а не за фотографією: усередині однієї серії сусідні коди відрізняються одним розміром, і зовні вони нерозрізнювані.

Практика застосування

Конус хвостовика центра беруть за піноллю задньої бабки: КМ4 і КМ5 у більшості універсальних верстатів, КМ2–КМ3 у настільних. Обертовий центр на підшипниках тримає осьове навантаження від притиску заготовки; посилене виконання беруть для важких деталей і чорнових режимів.

Характеристики

Конус хвостовика

MK5

Більший діаметр конуса

44,399 мм

Діаметр корпуса D1

78 мм

Діаметр накінечника d2

44 мм

Загальна довжина L3

138 мм

Виліт накінечника L1

58 мм

Биття накінечника, не більше

0,005 мм

Модель за каталогом

2005

Стандарт хвостовика

DIN 228

Найближчий вітчизняний стандарт — за ГОСТ 25557-82 (Конуси інструментальні. Основні розміри).

Тексти стандартів: ГОСТ 25557-82.

Розміри, вага та посадочні дані звірені з каталогом OZKAYALI 24-01, січень 2024. Сторінка каталогу 83.

Вага позиції за каталогом — 4,5 кг.

Що означає позначення

Код замовлення N04 і модель 2005 — це позначення каталогу OZKAYALI: перше визначає конкретний типорозмір, друге — конструктивне виконання серії. Позначення MK стосується конуса Морзе за DIN 228, а не діаметра накінечника.

Навантажувальні дані

Каталог наводить для серії орієнтир щодо несівної здатності: радиальная 1100 кг и осевая 510 даН для MK5 при 250 об/мин. Цифра стосується серії загалом, а не конкретного типорозміру, і слугує верхньою межею під час підбору під важку заготовку.

Часті запитання

Чи підійде центр до моєї задньої бабки? Дивіться номер конуса Морзе пинолі: конус MK5 сідає лише в гніздо того самого номера. Якщо гніздо більше — потрібна перехідна втулка Морзе, якщо менше — центр не підійде.

Яке биття дає цей центр? За каталогом виробника биття накінечника не перевищує 0,005 мм. Реальна цифра на верстаті залежить ще й від стану гнізда пинолі: забитий конус додасть власну похибку.

Переваги

• Масляна пробка для змащення без розбирання
• Ущільнення в передній кришці від стружки та МОР
• Загартований шліфований накінечник
• Биття не більше 0,005 мм за каталогом

Супутні товари та сусідні типорозміри

Перехідна втулка Морзе

Втулка перехідна з КМ2 на КМ3х116 подовжена модель UV OZKAYALI

Сусідній типорозмір

Центр станочний обертовий 60град MK4 DIN 228 прецизійний модель 2005 OZKAYALI

Сусідній типорозмір

Центр станочний обертовий 60град MK6 DIN 228 прецизійний модель 2005 OZKAYALI

Решта типорозмірів цієї групи — у розділі центри токарні; загальний каталог оснастки OZKAYALI — верстатна оснастка.
