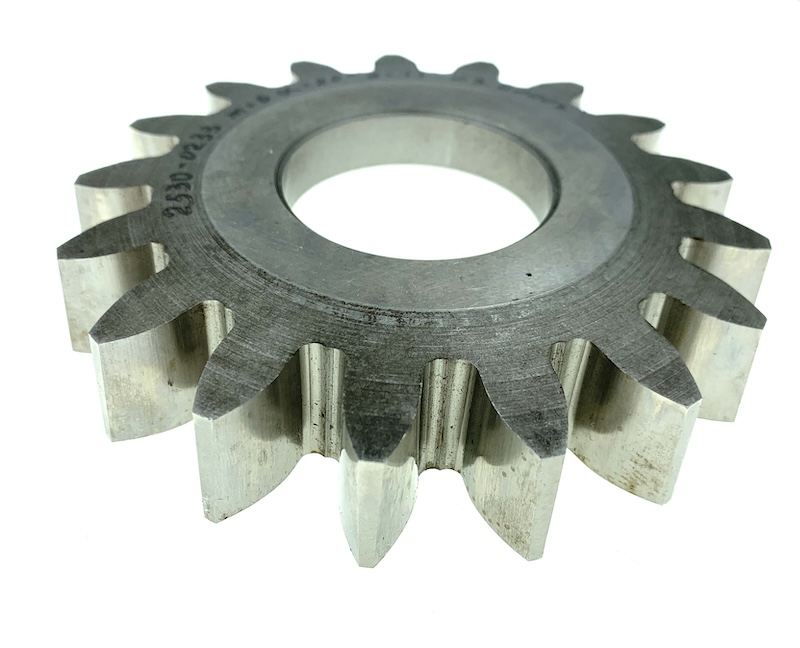

Долбяк дисковый М6 z=17 20гр. класс В Р18 посадка 44.5мм 2530-0233 ГОСТ 9323-79

Долбяк дисковый модуль 6, z=17, класс точности В, Р18 для нарезания цилиндрических колес внешнего и внутреннего зацепления.

Что важно при подборе

Модуль 6 — главный параметр: долбяк режет только колеса своего модуля, число зубьев колеса при этом любое. Число зубьев самого долбяка z=17 влияет на профиль обкатки и на то, с какими колесами он даст правильное зацепление. Угол зацепления 20 градусов должен совпадать с углом нарезаемого колеса. Класс точности В: инструмент берут на класс точнее требуемой точности колеса, потому что погрешность долбяка переходит в деталь. Посадочное отверстие 44,5 мм должно соответствовать оправке станка.

Характеристики

Тип

долбяк зуборезный дисковый

Модуль

6

Число зубьев

17

Угол зацепления

20 градусов

Класс точности

В

Посадочное отверстие

44,5 мм

Материал

Р18

Номинальный делительный диаметр (ГОСТ 9323-79)

100 мм

Обозначение

2530-0233

Тип и размеры соответствуют ГОСТ 9323-79 (Долбяки зуборезные чистовые. Технические условия).

Текст стандарта: ГОСТ 9323-79.

Где применяется

Зубодолбление применяют, когда фреза не выходит из зоны резания: внутренние венцы, блочные колеса, зубчатые секторы с буртом, шевронные колеса без канавки. Долбяк работает обкаткой, поэтому одним инструментом режут колеса любого числа зубьев своего модуля. Долбяк переточенный по передней поверхности сохраняет профиль, но уменьшается по толщине зуба — это учитывают при наладке станка.

Частые вопросы

Одним долбяком можно нарезать колеса с разным числом зубьев?

Да, в этом смысл обкатки: долбяк режет любое число зубьев своего модуля и угла зацепления. Ограничение — минимальное число зубьев колеса, ниже которого начинается подрезание ножки.

Чем дисковый долбяк отличается от чашечного?

Чашечный имеет углубление под крепежную гайку, поэтому проходит там, где оправка дискового упирается в бурт или соседний венец. Дисковый жестче и допускает больше переточек.

Что дает класс точности долбяка?

Он ограничивает погрешности профиля, шага и биения самого инструмента. Погрешность долбяка переходит в колесо, поэтому инструмент берут точнее, чем требуемая степень точности передачи.

Сопутствующие и соседние позиции

Соседний типоразмер

Долбяк дисковый М2.5 z=40 20гр. класс В Р18 посадка 44.5 мм

Соседний типоразмер

Долбяк дисковый М1.25 z=80 20гр. класс В Р18 пос.44.5

Раздел каталога

Долбяки

Смежный раздел

Фрезы

Что дает эта позиция

• Класс точности В
• Режет внутренние венцы, недоступные червячной фрезе
• Допускает многократную переточку по передней поверхности
• Модуль 6 — весь ряд чисел зубьев одним инструментом
