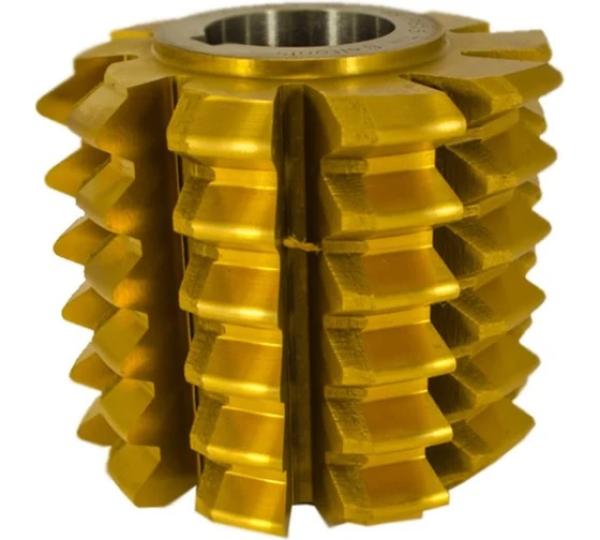

Фреза червячная для шлицевых валов 8х32х36 3°47' Р6М5К5 70х63х27 тип.1 2520-0705 ГОСТ 8027-86

Фреза червячная для шлицевых валов 8×32×36 тип 1 (2520-0705) — нарезает прямобочные шлицы соединения 8×32×36 на шлицефрезерном или зубофрезерном станке методом обкатки, центрирование по наружному диаметру вала.

Обрабатываемые материалы

• PСталь конструкционная
• MНержавеющая сталь
• SЖаропрочные сплавы и титан

Совместимость и подбор

Фреза садится на оправку шлицефрезерного станка через отверстие 27 мм, центрирующий буртик диаметром 40 мм фиксирует положение по наружному диаметру. Тип 1 предназначен для валов, где базовая посадка выполняется по наружному диаметру шлицев — для схемы с центрированием по внутреннему диаметру берут тот же типоразмер под обозначением 2520-0706 (тип 2).

Посадочное отверстие фрезы

27 мм

Диаметр центрирующего буртика

40 мм

Ответная фреза для внутреннего центрирования

2520-0706, тип 2

Назначение и область применения

Инструмент нарезает шлицевые валы с прямобочным профилем по ГОСТ 1139-80 методом обкатки: заготовка и фреза вращаются согласованно, шлицы формируются за несколько проходов с радиальной подачей. Соединение 8×32×36 относится к легкой серии — 8 шлицев, внутренний диаметр 32 мм, наружный 36 мм.

Характеристики

Тип фрезы

1, центрирование по наружному диаметру вала

Присоединительные размеры вала z×d×D

8×32×36 мм

Наружный диаметр фрезы

70 мм

Длина фрезы

63 мм

Посадочное отверстие

27 мм

Диаметр буртика

40 мм

Число стружечных канавок

12

Угол подъема витка

3°47′

Материал

быстрорежущая сталь Р6М5К5

Твердость

64–68 HRC (базовые 63–66 HRC повышены на 1–2 единицы по содержанию кобальта 5% и более)

Направление

правозаходная, стружечные канавки левого направления

Запись размера

8х32х36, 8x32x36, 8*32*36

Стандарт на инструмент

ГОСТ 8027-86

Размеры и обозначения сверены с таблицами ГОСТ 8027-86, сентябрь 2026.

Что означает обозначение 2520-0705

2520

код группы — фрезы червячные для шлицевых валов с прямобочным профилем

0705

порядковый номер типоразмера в таблице стандарта (тип 1, соединение 8×32×36)

0706

тот же типоразмер в исполнении тип 2, центрирование по внутреннему диаметру

Ориентировочные режимы фрезерования

Высота шлица (D−d)/2 = 2 мм, режимы взяты из табл. 7 ГОСТ 8027-86 для диапазона высоты св. 2,0 до 3,5 мм и увеличены на 25–30% по примечанию к таблице (сталь с содержанием кобальта 5% и более). Частота вращения при V = 45 м/мин: n = 1000×V/(π×D) = 1000×45/(3,14×70) ≈ 205 об/мин.

Частые вопросы

Чем тип 1 отличается от типа 2?

Способом центрирования вала при нарезании: тип 1 — по наружному диаметру шлицев, тип 2 — по внутреннему. Геометрия зуба и типоразмер соединения 8×32×36 у обеих фрез одинаковые, разный только буртик под центрирование.

Можно ли перетачивать фрезу?

Да, шлифованная часть зуба по стандарту не менее 1/3 длины по наружному диаметру — запас на несколько переточек по передней поверхности предусмотрен конструктивно.

Подойдет ли под шпиндель с посадочным диаметром 32 мм?

Нет, посадочное отверстие фрезы 27 мм, под больший вал шпинделя нужна переходная втулка.

Преимущества

• Твердость 64–68 HRC за счет 5% кобальта в Р6М5К5 — выше базовых значений стандарта на 1–2 единицы
• Шлифованная часть не менее 1/3 длины зуба — допускает несколько переточек
• Профиль и допуски нормированы ГОСТ 8027-86 — предсказуемая точность шлицев
