Фреза червячная модульная М0.6 20 град. класс В 1°09' 9ХС 32х20х13 ГОСТ 9324-80

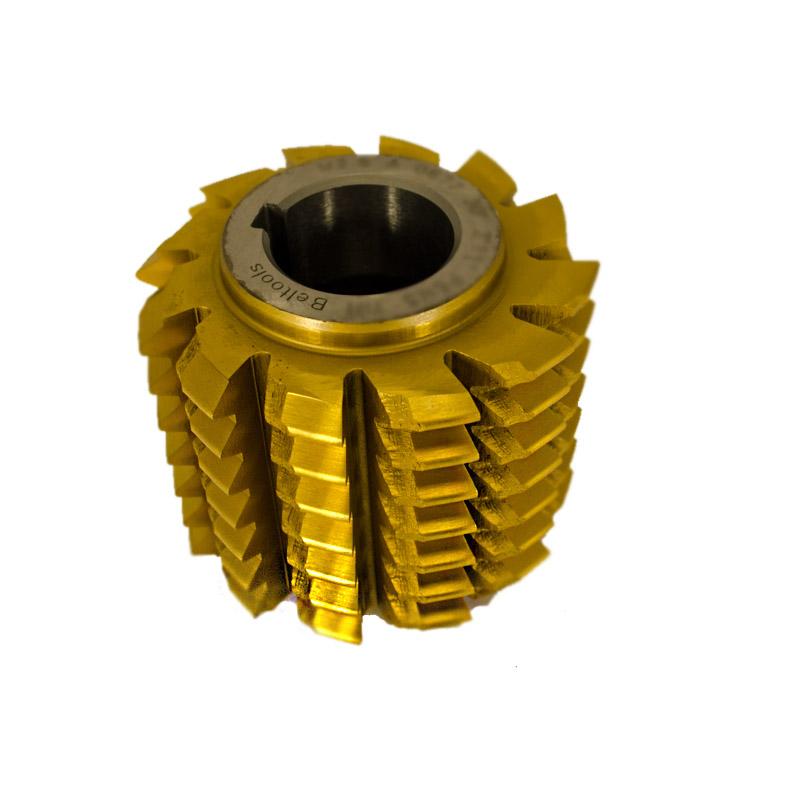

Фреза червячная модульная М0.6, класс точности В (32×20×13) — чистовая однозаходная фреза для нарезания цилиндрических зубчатых колес с эвольвентным профилем методом обкатки, исходный контур с углом профиля 20°.

Совместимость и подбор

Посадочное отверстие 13 мм рассчитано под оправку зубофрезерного станка для мелкомодульных колес. Наружный диаметр 32 мм и длина 20 мм — компактный типоразмер для модуля 0.6, в табличный ряд диаметров ГОСТ 9324-80 (от модуля 1 мм) он не входит.

Посадочное отверстие

13 мм

Наружный диаметр

32 мм

Длина фрезы

20 мм

Назначение и область применения

Инструмент нарезает зубья цилиндрических колес с эвольвентным профилем по исходному контуру ГОСТ 13755-81 методом обкатки на зубофрезерном станке. Модуль 0.6 мм и однозаходная схема (один виток) применяются для мелкомодульных передач — приборостроение, редукторы точной механики.

Характеристики

Модуль

0.6 мм

Угол исходного контура

20°

Класс точности

В

Угол подъема витка

1°09′

Материал

инструментальная легированная сталь 9ХС

Наружный диаметр

32 мм

Длина фрезы

20 мм

Посадочное отверстие

13 мм

Число заходов

1 (однозаходная)

Запись размера

32х20х13, 32x20x13, 32*20*13

Стандарт на инструмент

ГОСТ 9324-80

Что означает обозначение в наименовании

М0.6

модуль зубчатого зацепления 0.6 мм

20 град.

угол профиля исходного контура по ГОСТ 13755-81

класс В

класс точности фрезы по ГОСТ 9324-80 — ступень точнее классов C и D, грубее классов AAA, AA и A

1°09′

угол подъема витка фрезы

9ХС

марка инструментальной легированной стали

Частые вопросы

Почему размеры не совпадают с таблицей ГОСТ 9324-80?

Таблицы типоразмеров стандарта начинаются с модуля 1 мм, модуль 0.6 мм в них не приведен — габариты этой фрезы заданы производителем, а не типовым рядом стандарта.

Что означает класс точности В?

Один из шести классов точности фрез по ГОСТ 9324-80 (AAA, AA, A, B, C, D по убыванию точности) — средний уровень, для передач без повышенных требований к кинематической погрешности.

Преимущества

• Однозаходная схема — более точный профиль зуба, чем у многозаходных черновых фрез
• Компактный типоразмер 32×20×13 мм под мелкомодульные зубофрезерные оправки
• Угол исходного контура 20° — стандартное зацепление по ГОСТ 13755-81
