Фреза концевая ц/х монолитная т/с ф 2.5 мм z=3 двухсторонняя

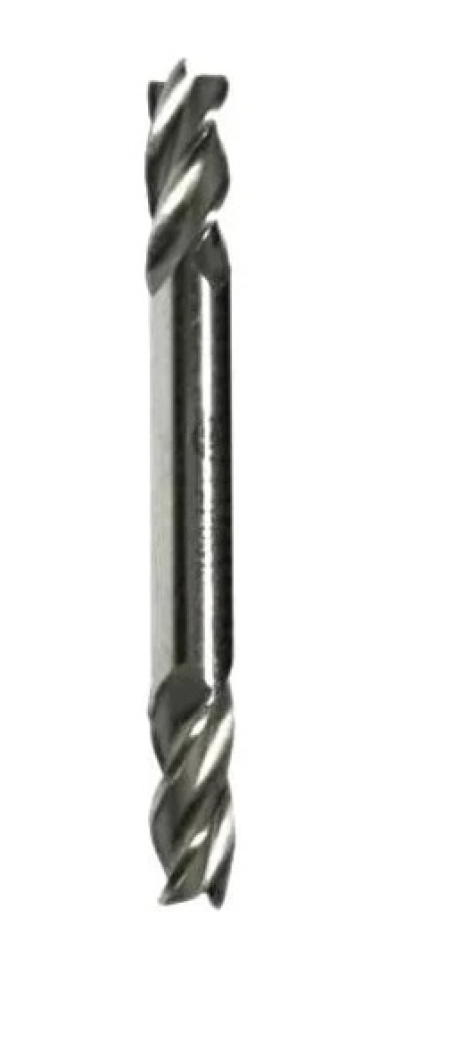

Фреза концевая ц/х монолитная т/с ф 2.5 мм z=3 двухсторонняя — цельная твердосплавная концевая фреза с плоским торцом диаметром 2,5 мм, с 3 зубьями, цилиндрический хвостовик (DIN 1835 A). Фрезерует уступы, пазы, карманы и плоскости с полным использованием торца и периферии. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• KЧугун серый и высокопрочный
• NЦветные металлы, алюминий, медные сплавы

Совместимость и подбор

Паз шириной 2,5 мм за один проход.

Ширина получаемого паза

2,5 мм при работе периферией на полную ширину фрезы

Требуемая оснастка

цанговый патрон ER или термозажим; диаметр хвостовика в наименовании поставщика не указан, уточняйте перед заказом цанги

Число зубьев

3 — больше зубьев дает выше подачу, меньше — больше места под стружку

Назначение и область применения

Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.

Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.

Диаметр меньше 3 мм ломает не нагрузка, а забитая канавка: стружку выдувают или вымывают непрерывно, а вылет из патрона держат минимальным.

По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

Характеристики

Диаметр фрезы D

2,5 мм

Хвостовик

цилиндрический хвостовик (DIN 1835 A)

Число зубьев z

3

Материал режущей части

вольфрамокарбидный твердый сплав

Направление резания

праворежущая

Стандарт

ГОСТ 18372-73

Что означает обозначение

z = 3

z — число зубьев. При 3 зубьях минутная подача считается как Sz · 3 · n.

Диаметр 2,5 мм в размерный ряд таблицы 1 стандарта не входит, шифр типоразмера не присваивается.

Ориентировочные режимы фрезерования

Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 2,5 мм по формуле n = 1000·V / (π·D). Таблица стандарта заканчивается на диаметре 12 мм, поэтому взята ее верхняя строка — ближайшая к данному типоразмеру. Минутная подача при z = 3 и Sz = 0,02 мм: S = 0,02 · 3 · 3820 = 229 мм/мин.

Частые вопросы

Нужна ли СОЖ? По стали и нержавеющей стали — да, иначе кромка перегревается. По чугуну чаще идут насухо с обдувом: эмульсия смешивает графитовую пыль в абразивную пасту.

Почему именно 3 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.

Какой вылет из патрона допустим? Для диаметра 2,5 мм рабочий ориентир — вылет до 7,5 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.

Сколько она должна отработать? ГОСТ 18372-73 задает для сплава ВК8 средний период стойкости 16 мин и установленный 6 мин при испытании по нержавеющей стали 12Х18Н10Т. Критерий отказа — износ по задней поверхности 0,20 мм.

Преимущества

• ✓Жесткость твердосплавного корпуса держит размер на вылете
• ✓Работает по закаленным материалам, где быстрорежущая сталь садится сразу
• ✓Допускает высокие обороты станков с ЧПУ без потери стойкости
• ✓Диаметр 2,5 мм закрывает паз этой ширины за один проход, без строчки
• ✓3 зуба в резе делят подачу и снижают нагрузку на каждую кромку

Соседние типоразмеры

Ближайший больший диаметр

Фреза концевая ц/х монолитная т/с ф 5 мм z=3 36/14

Другие типоразмеры этой группы собраны в разделе Фрезы концевые твердосплавные с плоским торцом.
