UAЦельная твердосплавная концевая фреза с плоским торцом: диаметр 3,5 мм, z = 2, 50/10 мм, хвостовик 4 мм, покрытие TiXCo. Класс инструмента нормирует ГОСТ 18372-73.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

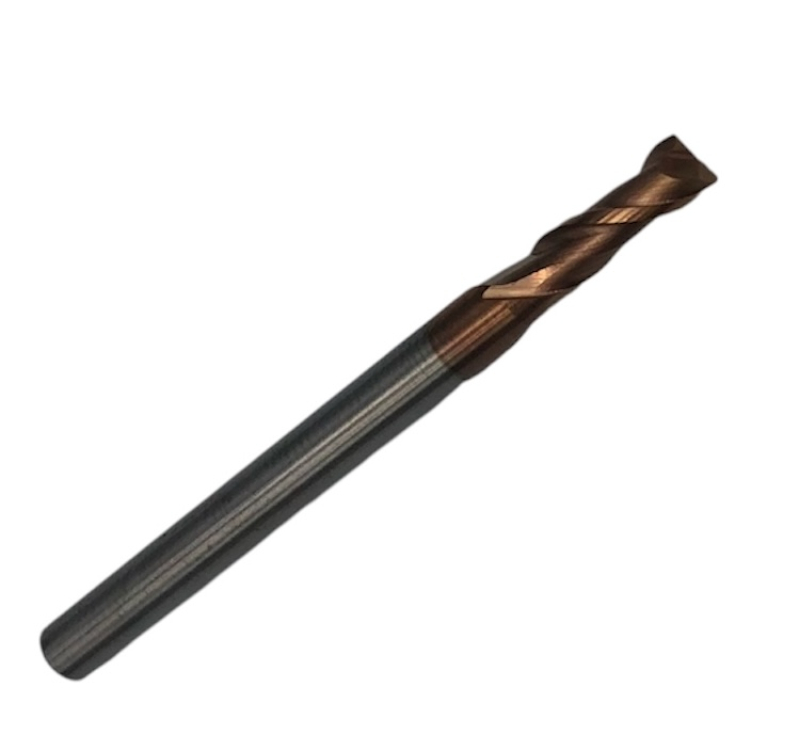

Задать вопрос о товареФреза концевая ц/х монолитная т/с ф 3.5 мм z=2 50/10 хв. 4 мм с покрытием TiXCo OTTIMO — цельная твердосплавная концевая фреза с плоским торцом диаметром 3,5 мм, с 2 зубьями, общая длина 50 мм, рабочая часть 10 мм, цилиндрический хвостовик (DIN 1835 A) 4 мм. Фрезерует уступы, пазы, карманы и плоскости с полным использованием торца и периферии. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне под хвостовик 4 мм.
Обрабатываемые материалы по группам ISO:
Паз шириной 3,5 мм за один проход. Глубину ограничивает рабочая часть 10 мм.
Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.
Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.
Отношение длины режущей части к диаметру здесь 2,9 (10 мм при 3,5 мм) — короткая жесткая серия. Такая фреза держит полную глубину за проход и меньше склонна к дребезгу на выходе из реза.
По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
Диаметр 3,5 мм в размерный ряд таблицы 1 стандарта не входит, шифр типоразмера не присваивается.
| Обрабатываемый материал | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| Сталь 40Х (HRC 38…47) | 25–35 | 2275–3185 | 0,005–0,01 | 3–6 | 0,5–1,0 |
| Сталь 12Х18Н9Т (в состоянии поставки) | 15–20 | 1365–1820 | 0,01 | 2–4 | 0,2–1,0 |
| Жаропрочный сплав ХН77ТЮР (HRC 47…52) | 10–15 | 910–1365 | 0,005 | 2–4 | 0,3–1,0 |
Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 3,5 мм по формуле n = 1000·V / (π·D). Минутная подача при z = 2 и Sz = 0,02 мм: S = 0,02 · 2 · 2730 = 109 мм/мин. Значения даны для незаточенного твердого сплава без покрытия; покрытие допускает более высокую скорость — ориентируйтесь на карту режимов изготовителя.
Какая нужна цанга? Хвостовик 4 мм — цанга ER на этот размер. Цанга соседнего размера с натягом зажмет, но биение вырастет и кромка выкрошится.
Хватит ли глубины? Режущая часть 10 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.
Зачем покрытие, если сплав и так твердый? Покрытие работает как тепловой барьер: тепло уходит в стружку, а не в кромку. На сухом резании и высоких скоростях это разница в разы по стойкости.
Почему именно 2 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.
Другие типоразмеры этой группы собраны в разделе Фрезы концевые твердосплавные с плоским торцом.
