UAЦельная твердосплавная концевая фреза с волнистой (обдирочной) режущей кромкой: диаметр 10 мм, z = 3, 75/30 мм. Класс инструмента нормирует ГОСТ 18372-73.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

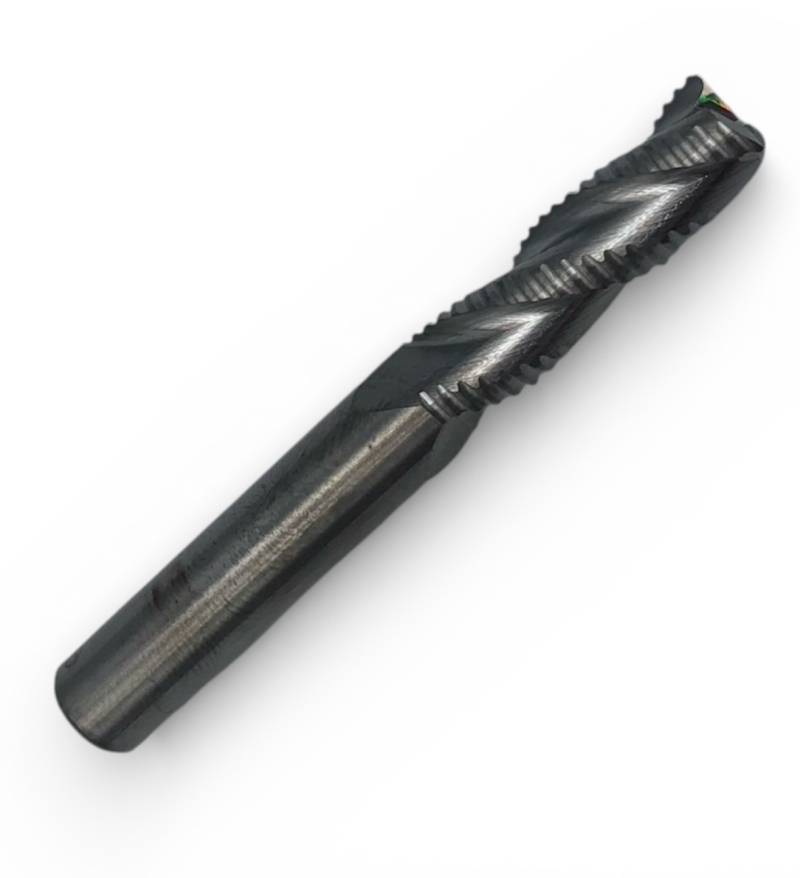

Задать вопрос о товареФреза концевая ц/х монолитная т/с ф10 мм z=3 75/30 обдирочная OTTIMO — цельная твердосплавная концевая фреза с волнистой (обдирочной) режущей кромкой диаметром 10 мм, с 3 зубьями, общая длина 75 мм, рабочая часть 30 мм, цилиндрический хвостовик (DIN 1835 A). Волнистая кромка дробит стружку и снимает большой припуск за проход: черновое фрезерование плоскостей, уступов и широких пазов. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне.
Обрабатываемые материалы по группам ISO:
Паз шириной 10 мм за один проход. Глубину ограничивает рабочая часть 30 мм.
Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.
Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.
Отношение длины режущей части к диаметру здесь 3,0 (30 мм при 10 мм): это удлиненная серия, и прогиб на вылете растет как куб длины. Глубину за проход уменьшают, а ширину фрезерования держат в пределах трети диаметра.
По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
Диаметр входит в размерный ряд стандарта, но длины исполнения (75 мм общая, 30 мм рабочая) отличаются от табличных 45 и 20 мм, поэтому шифр типоразмера фрезе не присваивается.
| Обрабатываемый материал | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| Сталь 40Х (HRC 38…47) | 35–40 | 1115–1275 | 0,02–0,03 | 8–10 | 1,0–3,0 |
| Сталь 12Х18Н9Т (в состоянии поставки) | 20–30 | 635–955 | 0,02 | 4–6 | 1,0–2,0 |
| Жаропрочный сплав ХН77ТЮР (HRC 47…52) | 20–25 | 635–795 | 0,01 | 4–6 | 1,0–2,0 |
Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 10 мм по формуле n = 1000·V / (π·D). Минутная подача при z = 3 и Sz = 0,02 мм: S = 0,02 · 3 · 1180 = 70 мм/мин.
Хватит ли глубины? Режущая часть 30 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.
Нужна ли СОЖ? По стали и нержавеющей стали — да, иначе кромка перегревается. По чугуну чаще идут насухо с обдувом: эмульсия смешивает графитовую пыль в абразивную пасту.
Почему именно 3 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.
Какой вылет из патрона допустим? Для диаметра 10 мм рабочий ориентир — вылет до 30 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.
