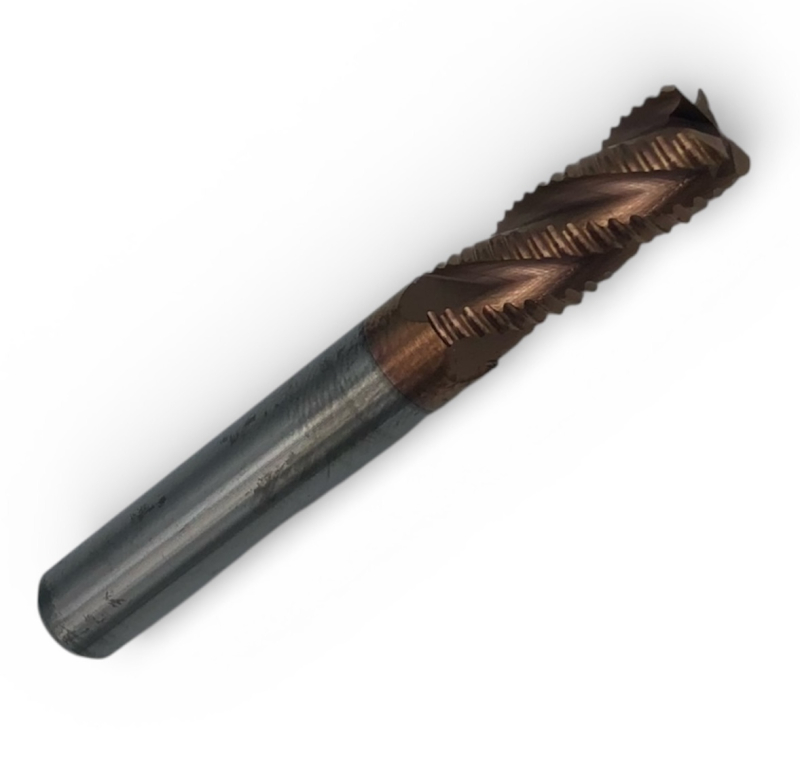

Фреза концевая ц/х монолитная т/с ф10 мм z=4 75/25 обдирочная с покрытием TiXCo OTTIMO

Фреза концевая ц/х монолитная т/с ф10 мм z=4 75/25 обдирочная с покрытием TiXCo OTTIMO — цельная твердосплавная концевая фреза с волнистой (обдирочной) режущей кромкой диаметром 10 мм, с 4 зубьями, общая длина 75 мм, рабочая часть 25 мм, цилиндрический хвостовик (DIN 1835 A). Волнистая кромка дробит стружку и снимает большой припуск за проход: черновое фрезерование плоскостей, уступов и широких пазов. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• KЧугун серый и высокопрочный
• NЦветные металлы, алюминий, медные сплавы

Совместимость и подбор

Паз шириной 10 мм за один проход. Глубину ограничивает рабочая часть 25 мм.

Ширина получаемого паза

10 мм при работе периферией на полную ширину фрезы

Максимальная глубина за проход

25 мм — длина режущей части

Требуемая оснастка

цанговый патрон ER или термозажим; диаметр хвостовика в наименовании поставщика не указан, уточняйте перед заказом цанги

Число зубьев

4 — больше зубьев дает выше подачу, меньше — больше места под стружку

Назначение и область применения

Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.

Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.

Отношение длины режущей части к диаметру здесь 2,5 (25 мм при 10 мм) — короткая жесткая серия. Такая фреза держит полную глубину за проход и меньше склонна к дребезгу на выходе из реза.

По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

Характеристики

Диаметр фрезы D

10 мм

Хвостовик

цилиндрический хвостовик (DIN 1835 A)

Общая длина L

75 мм

Длина режущей части l

25 мм

Число зубьев z

4

Материал режущей части

вольфрамокарбидный твердый сплав

Покрытие

TiXCo

Направление резания

праворежущая

Стандарт

ГОСТ 18372-73

Производитель

OTTIMO

Что означает обозначение

75/25

Запись 75/25 — это общая длина фрезы 75 мм и длина режущей части 25 мм.

z = 4

z — число зубьев. При 4 зубьях минутная подача считается как Sz · 4 · n.

TiXCo

TiXCo — покрытие TiXCo: универсальное, повышает стойкость при обработке стали и чугуна.

Диаметр входит в размерный ряд стандарта, но длины исполнения (75 мм общая, 25 мм рабочая) отличаются от табличных 45 и 20 мм, поэтому шифр типоразмера фрезе не присваивается.

Ориентировочные режимы фрезерования

Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 10 мм по формуле n = 1000·V / (π·D). Минутная подача при z = 4 и Sz = 0,02 мм: S = 0,02 · 4 · 1180 = 94 мм/мин. Значения даны для незаточенного твердого сплава без покрытия; покрытие допускает более высокую скорость — ориентируйтесь на карту режимов изготовителя.

Частые вопросы

Хватит ли глубины? Режущая часть 25 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.

Нужна ли СОЖ? По стали и нержавеющей стали — да, иначе кромка перегревается. По чугуну чаще идут насухо с обдувом: эмульсия смешивает графитовую пыль в абразивную пасту.

Зачем покрытие, если сплав и так твердый? Покрытие работает как тепловой барьер: тепло уходит в стружку, а не в кромку. На сухом резании и высоких скоростях это разница в разы по стойкости.

Почему именно 4 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.

Преимущества

• Жесткость твердосплавного корпуса держит размер на вылете
• Работает по закаленным материалам, где быстрорежущая сталь садится сразу
• Допускает высокие обороты станков с ЧПУ без потери стойкости
• Покрытие TiXCo снижает налипание и держит кромку при сухом резании
• Диаметр 10 мм закрывает паз этой ширины за один проход, без строчки
