Фреза концевая резьбонарезная с охлаждением ATM60-TC16T3-D32-C25-L150-Z02-H под пластину TC..16T3.. (ISO) AKKO

Фреза ATM60-TC16T3-D32-C25-L150-Z02-H — концевая диаметром 32 мм под сменные пластины TC.. 16T3.. (ISO), 2 зубьев, хвостовик Ø25 мм, цилиндрический по DIN 1835-A. Каналы СОЖ выведены к каждой пластине.

Совместимость и подбор

Фрезерование диаметром 32 мм. Ширину и профиль реза задает пластина, съем за проход ограничен числом зубьев и мощностью станка.

Посадочное гнездо

под пластину TC.. 16T3.. (ISO)

Диаметр фрезы

32 мм

Число зубьев

2

Крепление на станке

хвостовик Ø25 мм, цилиндрический по DIN 1835-A

Общая длина

150 мм

Подвод СОЖ

через корпус к пластинам

Назначение и область применения

Корпус несет 2 пластин и снимает металл по всей ширине реза; при затуплении меняют пластину, а корпус остается. Для диаметра 32 мм это решающий довод: цельная твердосплавная фреза такого размера стоит как несколько корпусов.

Хвостовик Ø25 мм зажимается в патрон соответствующего типа; вылет держат минимальным, отжим на фрезерной связке растет как куб вылета.

Характеристики

Обозначение

ATM60-TC16T3-D32-C25-L150-Z02-H

Тип фрезы

Концевая

Сменная пластина

TC.. 16T3.. (ISO)

Форма пластины

Треугольная (T)

Диаметр фрезы

32 мм

Число зубьев

2

Хвостовик

Ø25 мм, цилиндрический по DIN 1835-A

Общая длина

150 мм

Подвод СОЖ

есть

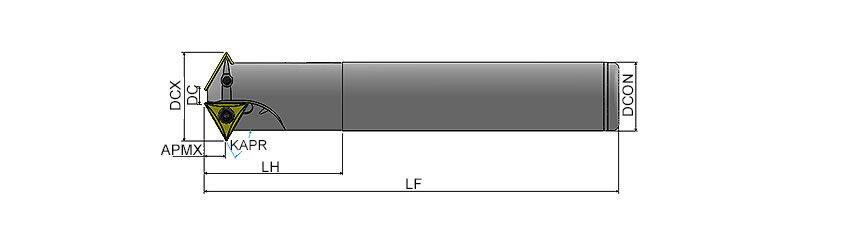

Диаметр резания (DC)

6.4

Длина головки (LH)

50

Максимальная глубина резания (APMX)

8

Что означает обозначение ATM60-TC16T3-D32-C25-L150-Z02-H

ATM60-TC16T3-D32-C25-L150-Z02-H — код заказа AKKO: серия корпуса, диаметр, посадка и число зубьев.

ATM60

серия корпуса AKKO

D32

диаметр фрезы 32 мм

C25

хвостовик Ø25 мм, цилиндрический по DIN 1835-A

L150

общая длина 150 мм

Z02

число зубьев 2

Ориентировочные режимы фрезерования

Частота посчитана по n = 1000·Vc / (π·D) для диаметра 32 мм, минутная подача — по Vf = fz·z·n при подаче 0,1 мм на зуб и 2 зубьях. Свою подачу на зуб берут из карты пластины: у разных стружколомов она отличается вдвое.

Частые вопросы

Сколько пластин на корпус

2 — по числу зубьев. Ставят полный комплект: работа с неполным набором дает биение и рвет оставшиеся кромки.

Какая пластина сюда встанет

TC.. 16T3.. (ISO). Гнездо фрезеровано под эту форму и размер, сплав и стружколом подбирают под материал детали.

Какие обороты ставить

по формуле n = 1000·Vc / (π·32). Для стали 45 при Vc 120 м/мин это 1194 мин⁻¹.

Можно ли врезаться вертикально

полное врезание по оси возможно только у фрез, рассчитанных на сверление; при обычной геометрии врезаются по спирали или наклонно.

Преимущества

• Жесткий корпус
• Диаметр 32 мм при 2 зубьях
• Сменные пластины TC.. 16T3.. (ISO): меняется кромка, а не фреза
• Шлифованные гнезда под пластины
