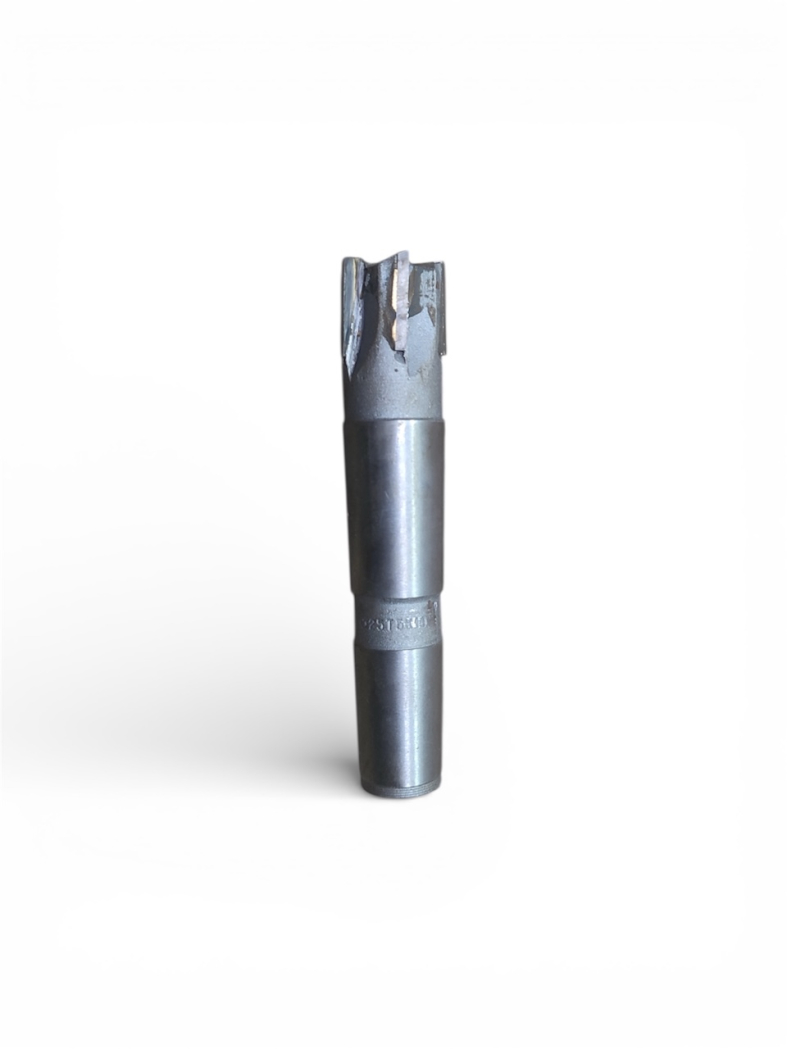

Фреза концевая с напайными т/с пластинами к/х ф 25 мм Т5К10 z=5 прямой зуб КМ3 120/20 — концевая фреза с напаянными твердосплавными пластинами диаметром 25 мм, с 5 зубьями, общая длина 120 мм, рабочая часть 20 мм, конический хвостовик, конус Морзе 3. Фрезерует уступы, пазы, карманы и плоскости с полным использованием торца и периферии. Ставится в шпиндель напрямую или через переходную втулку конуса Морзе по ГОСТ 25557-82.
Обрабатываемые материалы по группам ISO:
Паз шириной 25 мм за один проход. Глубину ограничивает рабочая часть 20 мм.
Напаянная пластина держит скорость резания вдвое-втрое выше быстрорежущей стали и при этом переносит переточку: ресурс корпуса измеряется десятками заточек.
Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.
Отношение длины режущей части к диаметру здесь 0,8 (20 мм при 25 мм) — короткая жесткая серия. Такая фреза держит полную глубину за проход и меньше склонна к дребезгу на выходе из реза.
На диаметре 25 мм крутящий момент упирается в мощность шпинделя раньше, чем в прочность фрезы: полный паз на такой ширине берут в два-три прохода по глубине.
По группам ISO инструмент закрыт на P; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
Диаметру 25 мм в стандарте отвечает типоразмер 2223-0504 (L 160 мм, l 20 мм, КМ4, z 4, угол наклона 36°). Шифр этой позиции не присваивается: стандарт нормирует фрезы с винтовыми пластинами, у этого исполнения зуб прямой.
| Группа сплава пластины | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| ТК (Т5К10, Т15К6) — сталь | 70–80 | 890–1020 | 0,05–0,07 | 15–60 | 5 |
| ВК (ВК8, ВК6-М) — титан, чугун | 30–34 | 380–435 | 0,03 | 15–60 | 5 |
Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 25 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,5 мм. Частота вращения пересчитана под диаметр 25 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину. Минутная подача при z = 5: S = 0,03 · 5 · 380 = 57 мм/мин.
Встанет ли в мой станок? Хвостовик — конус Морзе 3. Если в шпинделе конус большего номера, нужна переходная втулка; меньшего — фреза не подойдет.
Хватит ли глубины? Режущая часть 20 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.
Нужна ли СОЖ? По стали и нержавеющей стали — да, иначе кромка перегревается. По чугуну чаще идут насухо с обдувом: эмульсия смешивает графитовую пыль в абразивную пасту.
Почему именно 5 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.
Другие типоразмеры этой группы собраны в разделе Фрезы концевые с напайными твердосплавными пластинами.
