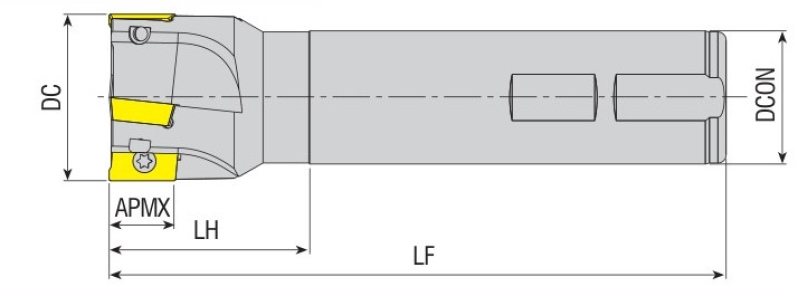

Фреза кінцева з охолодженням AEM90-AP10-D16-C16-L150-Z02-H AKKO

Фреза кінцева з охолодженням AEM90-AP10-D16-C16-L150-Z02-H AKKO — корпус кінцевої фрези з механічним кріпленням змінних твердосплавних пластин діаметром 16 мм, з 2 зубами, загальна довжина 150 мм, циліндричний хвостовик (DIN 1835 A) 16 мм. Фрезерує уступи під 90°, площини, пази та кишені; зношується лише пластина, корпус служить далі. Закріплюється у цанговому патроні ER, термозатискному або гідропластовому патроні під хвостовик 16 мм.

Оброблювані матеріали за групами ISO:

• PСталь конструкційна і легована
• MКорозійностійка (нержавіюча) сталь
• KЧавун сірий і високоміцний

Сумісність і підбір

Паз завширшки 16 мм за один прохід.

Ширина отримуваного паза

16 мм при роботі периферією на повну ширину фрези

Потрібне оснащення

цанга ER під хвостовик 16 мм, термопатрон або патрон Weldon

Застосовувана пластина

APKT 1003..; запас тримають за числом гнізд — 2 шт. на комплект

Число зубів

2 — більше зубів дає вищу подачу, менше — більше місця під стружку

Підведення МОР

внутрішні канали в корпусі, потрібен патрон і шпиндель з подачею через центр

Призначення і область застосування

Інструмент розрахований на серійну обробку, де витрата різальної кромки велика, а переточування невигідне. Затупилася грань — пластину повертають, корпус лишається на верстаті, виліт і налаштування не змінюються.

Типові операції: фрезерування уступів і площин, прорізання пазів і кишень, контурна обробка за замкненим контуром, підрізання торців.

За групами ISO інструмент закритий на P, M, K; за межами цих груп стійкість падає швидко, і підбирають іншу марку сплаву або покриття.

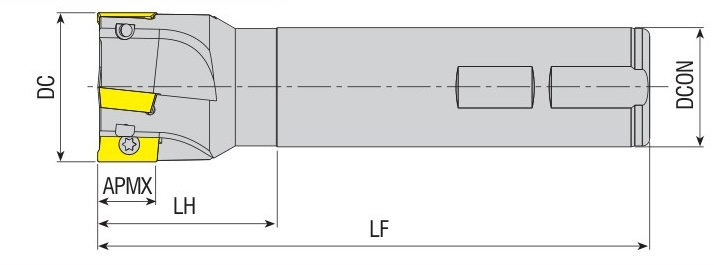

Характеристики

Діаметр фрези D

16 мм

Діаметр хвостовика d

16 мм

Хвостовик

циліндричний хвостовик (DIN 1835 A)

Загальна довжина L

150 мм

Число зубів z

2

Матеріал корпусу

легована сталь, різальна частина — змінні твердосплавні пластини

Пластина

APKT 1003..

Серія корпусу

AEM90-AP10-D16-C16-L150-Z02-H

Напрямок різання

праворізальна

Стандарт

ГОСТ 28435-90

Виробник

AKKO

Що означає позначення

z = 2

z — число зубів. При 2 зубах хвилинна подача рахується як Sz · 2 · n.

AEM90

AEM90 — серія корпусів з кутом врізання 90°: стінка виходить перпендикулярною до дна, уступ виходить без піднутрення.

C

C у позначенні хвостовика — гладкий циліндричний хвостовик за DIN 1835 A.

Вітчизняний аналог класу — ГОСТ 28435-90 на кінцеві фрези з механічним кріпленням багатогранних твердосплавних пластин; каталожне виконання постачальника гостівському розмірному ряду не підпорядковується, і шифр типорозміру йому не присвоюється.

Орієнтовні режими фрезерування

Числа взято з таблиці 2 ГОСТ 24637-81 для фрез з твердосплавними пластинами діаметром 16 мм при обробці високоміцних сталей і титанових сплавів; критерій затуплення — знос по задній поверхні 0,4 мм. Частоту обертання перераховано під діаметр 16 мм за формулою n = 1000·V / (π·D). По конструкційній сталі та чавуну швидкість вища — беріть її з карти режимів на конкретну пластину. Хвилинна подача при z = 2: S = 0,04 · 2 · 555 = 44 мм/хв.

Часті запитання

Яка потрібна цанга? Хвостовик 16 мм — цанга ER на цей розмір. Цанга сусіднього розміру з натягом затисне, але биття зросте і кромка викришиться.

Скільки пластин брати в запас? На корпус іде 2 пластини; на заміну тримають мінімум два комплекти, інакше одна викришена грань зупиняє всю партію.

Яким моментом затягувати гвинт? Гвинт пластини тягнуть динамометричною викруткою за даними виробника: перетяжка рве різьбу в корпусі, недотяжка дає мікрозсув пластини і скол кромки на першому ж врізанні.

Чому саме 2 зуба? Число зубів ділить подачу: що їх більше, то вища хвилинна подача за того ж навантаження на зуб, але то менше місця під стружку в канавці. Для повного паза беруть менше зубів, для чистової обробки стінки — більше.

Переваги

• ✓Витрата лише на пластини: корпус переживає десятки комплектів
• ✓Заміна кромки без зняття корпусу — виліт і нуль деталі зберігаються
• ✓Марку сплаву пластини підбирають під матеріал, не змінюючи інструмент
• ✓Діаметр 16 мм закриває паз цієї ширини за один прохід, без рядка
• ✓2 зуба в різі ділять подачу і знижують навантаження на кожну кромку

Інші типорозміри цієї групи зібрано в розділі Фрези кінцеві з механічним кріпленням т/с пластин.
