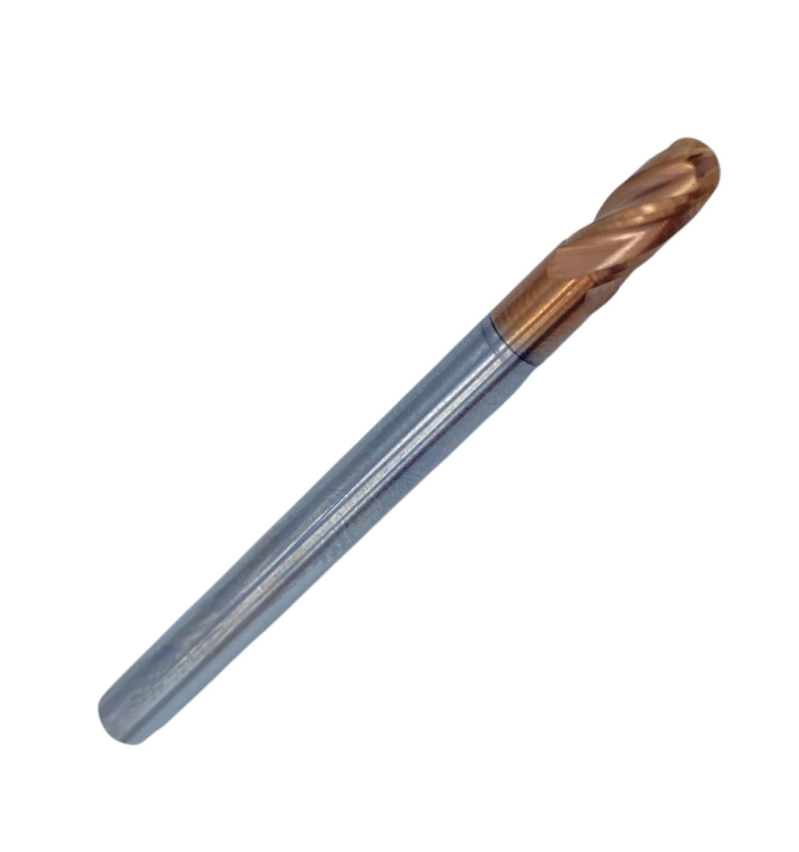

UAЦельная твердосплавная концевая фреза со сферическим торцом: диаметр 3 мм, радиус 1,5 мм, z = 4, 50/6 мм, хвостовик 4 мм, покрытие TiXCo.
_ts_kh_monolitnaya_t_s_f3-6_mm_s_pokritiem_TiXCo_OTTIMO.jpeg)
_ts_kh_monolitnaya_t_s_f3-6_mm_s_pokritiem_TiXCo_OTTIMO.jpeg)
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареФреза концевая сферическая (радиусная) ц/х монолитная т/с ф 3 мм z=4 R=1.5 мм 50/6 хв. 4 мм с покрытием TiXCo OTTIMO — цельная твердосплавная концевая фреза со сферическим торцом диаметром 3 мм, с 4 зубьями, радиус при вершине 1,5 мм, общая длина 50 мм, рабочая часть 6 мм, цилиндрический хвостовик (DIN 1835 A) 4 мм. Обрабатывает объемные поверхности штампов, пресс-форм и лопаток: строчечное фрезерование по трехмерной траектории, где плоский торец оставляет ступеньку. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне под хвостовик 4 мм.
Обрабатываемые материалы по группам ISO:
Паз шириной 3 мм за один проход. Глубину ограничивает рабочая часть 6 мм.
Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.
Типовые операции: чистовая обработка формообразующих поверхностей штампов и пресс-форм, выборка объемных карманов строчкой, обработка галтелей и переходов.
Отношение длины режущей части к диаметру здесь 2,0 (6 мм при 3 мм) — короткая жесткая серия. Такая фреза держит полную глубину за проход и меньше склонна к дребезгу на выходе из реза.
По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
| Обрабатываемый материал | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| Сталь 40Х (HRC 38…47) | 25–35 | 2655–3715 | 0,005–0,01 | 3–6 | 0,5–1,0 |
| Сталь 12Х18Н9Т (в состоянии поставки) | 15–20 | 1590–2120 | 0,01 | 2–4 | 0,2–1,0 |
| Жаропрочный сплав ХН77ТЮР (HRC 47…52) | 10–15 | 1060–1590 | 0,005 | 2–4 | 0,3–1,0 |
Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 3 мм по формуле n = 1000·V / (π·D). Минутная подача при z = 4 и Sz = 0,02 мм: S = 0,02 · 4 · 3185 = 254 мм/мин. Значения даны для незаточенного твердого сплава без покрытия; покрытие допускает более высокую скорость — ориентируйтесь на карту режимов изготовителя.
Какая нужна цанга? Хвостовик 4 мм — цанга ER на этот размер. Цанга соседнего размера с натягом зажмет, но биение вырастет и кромка выкрошится.
Хватит ли глубины? Режущая часть 6 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.
Какой вылет из патрона допустим? Для диаметра 3 мм рабочий ориентир — вылет до 9 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.
Можно ли перетачивать? Твердосплавную фрезу перетачивают по торцу и по ленточке алмазным кругом. После переточки диаметр уходит вниз, и в размерных пазах фрезу применяют уже как черновую.
Другие типоразмеры этой группы собраны в разделе Фрезы концевые твердосплавные сферические и радиусные.
| Фреза сферическая твердосплавная монолитная ц/х R1.5 D3×6×50 мм, хв. 4 мм, z4, HRC58, TiSiN AGIR Артикул: | ⌀3 | — | — | — | — | 786 шт | 389 ₴ В корзину✓ В корзине |
| Фреза сферическая твердосплавная монолитная ц/х R0.9 D1.8×2×50 мм, хв. 4 мм, z2, HRC58, TiSiN AGIR Артикул: | ⌀1.8 | — | — | — | — | 207 шт | 649 ₴ В корзину✓ В корзине | |
| Фреза сферическая твердосплавная монолитная ц/х R1 D2×4×50 мм, хв. 4 мм, z2, HRC58 AGIR Артикул: | ⌀2 | — | — | — | — | 50 шт | 499 ₴ В корзину✓ В корзине | |
| Фреза радиусная твердосплавная монолитная ц/х R0.5 D3.175×38×15 мм, z4, HRC55, TiSiN AGIR Артикул: | ⌀3.175 | — | — | — | — | 5 шт | Цена по запросу Узнать цену | |
| Фреза сферическая твердосплавная монолитная ц/х R1.75 D3.5×7×50 мм, хв. 4 мм, z4, TiXCo OTTIMO Артикул: | ⌀3.5 | — | — | — | — | 4 шт | 459 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
