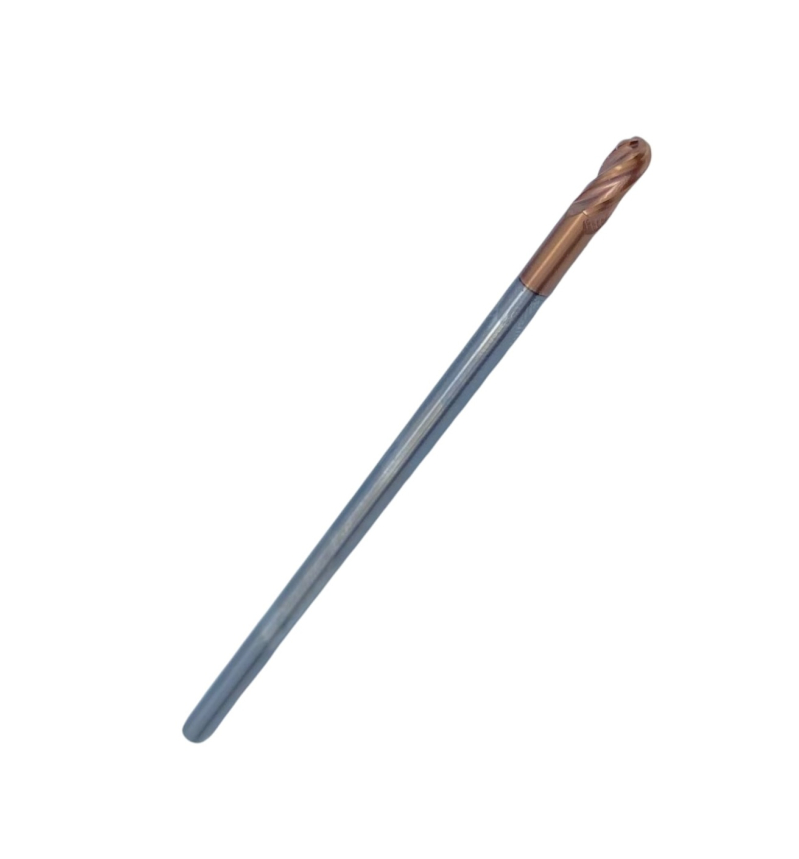

Фреза концевая сферическая (радиусная) ц/х монолитная т/с ф 8 мм z=4 R=4 мм 100/16 с покрытием TiXCo OTTIMO

Фреза концевая сферическая (радиусная) ц/х монолитная т/с ф 8 мм z=4 R=4 мм 100/16 с покрытием TiXCo OTTIMO — цельная твердосплавная концевая фреза со сферическим торцом диаметром 8 мм, с 4 зубьями, радиус при вершине 4 мм, общая длина 100 мм, рабочая часть 16 мм, цилиндрический хвостовик (DIN 1835 A). Обрабатывает объемные поверхности штампов, пресс-форм и лопаток: строчечное фрезерование по трехмерной траектории, где плоский торец оставляет ступеньку. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• KЧугун серый и высокопрочный
• NЦветные металлы, алюминий, медные сплавы

Совместимость и подбор

Паз шириной 8 мм за один проход. Глубину ограничивает рабочая часть 16 мм.

Ширина получаемого паза

8 мм при работе периферией на полную ширину фрезы

Максимальная глубина за проход

16 мм — длина режущей части

Радиус получаемой галтели

4 мм

Требуемая оснастка

цанговый патрон ER или термозажим; диаметр хвостовика в наименовании поставщика не указан, уточняйте перед заказом цанги

Число зубьев

4 — больше зубьев дает выше подачу, меньше — больше места под стружку

Назначение и область применения

Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.

Типовые операции: чистовая обработка формообразующих поверхностей штампов и пресс-форм, выборка объемных карманов строчкой, обработка галтелей и переходов.

Отношение длины режущей части к диаметру здесь 2,0 (16 мм при 8 мм) — короткая жесткая серия. Такая фреза держит полную глубину за проход и меньше склонна к дребезгу на выходе из реза.

По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

Характеристики

Диаметр фрезы D

8 мм

Радиус при вершине R

4 мм

Хвостовик

цилиндрический хвостовик (DIN 1835 A)

Общая длина L

100 мм

Длина режущей части l

16 мм

Число зубьев z

4

Материал режущей части

вольфрамокарбидный твердый сплав

Покрытие

TiXCo

Направление резания

праворежущая

Производитель

OTTIMO

Что означает обозначение

100/16

Запись 100/16 — это общая длина фрезы 100 мм и длина режущей части 16 мм.

z = 4

z — число зубьев. При 4 зубьях минутная подача считается как Sz · 4 · n.

TiXCo

TiXCo — покрытие TiXCo: универсальное, повышает стойкость при обработке стали и чугуна.

Ориентировочные режимы фрезерования

Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 8 мм по формуле n = 1000·V / (π·D). Минутная подача при z = 4 и Sz = 0,02 мм: S = 0,02 · 4 · 1470 = 117 мм/мин. Значения даны для незаточенного твердого сплава без покрытия; покрытие допускает более высокую скорость — ориентируйтесь на карту режимов изготовителя.

Частые вопросы

Хватит ли глубины? Режущая часть 16 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.

Почему именно 4 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.

Какой вылет из патрона допустим? Для диаметра 8 мм рабочий ориентир — вылет до 24 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.

Можно ли перетачивать? Твердосплавную фрезу перетачивают по торцу и по ленточке алмазным кругом. После переточки диаметр уходит вниз, и в размерных пазах фрезу применяют уже как черновую.

Преимущества

• Жесткость твердосплавного корпуса держит размер на вылете
• Работает по закаленным материалам, где быстрорежущая сталь садится сразу
• Допускает высокие обороты станков с ЧПУ без потери стойкости
• Диаметр 8 мм закрывает паз этой ширины за один проход, без строчки
• 4 зуба в резе делят подачу и снижают нагрузку на каждую кромку
