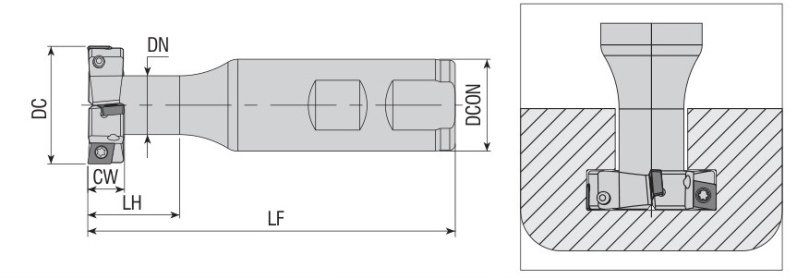

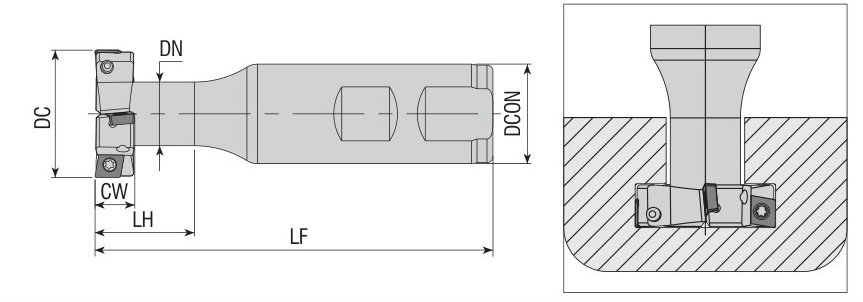

Фреза т-подібна ATSM90-SP..05-D25X5-W25-L100-Z04 AKKO

*Зображення має ілюстративний характер. Фактичний зовнішній вигляд продукту може відрізнятись від показаного на малюнку

10203 ₴-2041₴ 8162 ₴

На складі: 2шт.

Код товару: MZ-60282

В наявності

Доставка

Відправка замовлень по всій Україні здійснюється транспортною компанією «Нова Пошта» с понеділка по п'ятницю.

При оформленні та оплаті замовлення до 15:00 товар передається в доставку у день оплати.

Вартість доставки оплачує покупець згідно з тарифами перевізника.

Оплата

Оплата у «Сплав Харків» – усі розрахунки у гривнях.

Безготівковий розрахунок з ПДВ (+20%) або без ПДВ (+10%).

Юрособи та ФОП: для виписки рахунку-фактури вкажіть ваш код ЄДРПОУ
Фізособи: оплата рахунку в будь-якому банку або відділенні.

Готівковий розрахунок

Переказ на картку підприємства – реквізити видасть менеджер після підтвердження наявності товару.
Оплата при отриманні у відділенні Нової Пошти (доставка грошей – за рахунок отримувача).

Мінімальна сума замовлення 300 грн.

AKKO Новий MZ-60282

Фреза ATSM90-SP..05-D25X5-W25-L100-Z04 — фреза діаметром 25 мм під змінні пластини SPMG 0502.. (TAEGUTEC), 4 зубців, хвостовик Ø25 мм, циліндричний із лискою Weldon за DIN 1835-B. Кут врізання 90°. Подавання МОР зовнішнє.

Сумісність і добір

Фрезерування діаметром 25 мм. Ширину і профіль різу задає пластина, зняття за прохід обмежують кількість зубців і потужність верстата.

Посадкове гніздо: під пластину SPMG 0502.. (TAEGUTEC)
Діаметр фрези: 25 мм
Кількість зубців: 4
Ширина різальної частини: 5 мм
Кріплення на верстаті: хвостовик Ø25 мм, циліндричний із лискою Weldon за DIN 1835-B
Загальна довжина: 100 мм
Кут врізання: 90°
Подавання МОР: зовнішній

Призначення та сфера застосування

Корпус несе 4 пластин і знімає метал по всій ширині різу; за затуплення міняють пластину, а корпус лишається. Для діаметра 25 мм це вирішальний доказ: суцільна твердосплавна фреза такого розміру коштує як кілька корпусів.

Хвостовик Ø25 мм затискається в патрон відповідного типу; виліт тримають мінімальним, віджим на фрезерній зв’язці росте як куб вильоту.

Характеристики

Позначення: ATSM90-SP..05-D25X5-W25-L100-Z04
Тип фрези: Т-образная
Змінна пластина: SPMG 0502.. (TAEGUTEC)
Форма пластини: Ромб 80° (C)
Діаметр фрези: 25 мм
Кількість зубців: 4
Ширина різальної частини: 5 мм
Хвостовик: Ø25 мм, циліндричний із лискою Weldon за DIN 1835-B
Загальна довжина: 100 мм
Кут врізання: 90°
Подавання МОР: немає
Число різальних кромок по торцю (ZEFP ETKILI): 2
DN: 9

Що означає позначення ATSM90-SP..05-D25X5-W25-L100-Z04

ATSM90-SP..05-D25X5-W25-L100-Z04 — код замовлення AKKO: серія корпусу, діаметр, посадка і кількість зубців.

ATSM90: серія корпусу AKKO
D25: діаметр фрези 25 мм
x5: ширина різальної частини 5 мм
W25: хвостовик Ø25 мм, циліндричний із лискою Weldon за DIN 1835-B
L100: загальна довжина 100 мм
Z04: кількість зубців 4

Орієнтовні режими фрезерування

Швидкість різання Vc, м/хв	Частота n, хв⁻¹	Хвилинна подача Vf, мм/хв	Матеріал
60	764	306	сталь 45
120	1 528	611	сталь 45 покриття
250	3 183	1 273	алюміній

Частота порахована за n = 1000·Vc / (π·D) для діаметра 25 мм, хвилинна подача — за Vf = fz·z·n за подачі 0,1 мм на зуб і 4 зубцях. Свою подачу на зуб беруть із карти пластини: у різних стружколамів вона відрізняється удвічі.

Часті запитання

Скільки пластин на корпус: 4 — за кількістю зубців. Ставлять повний комплект: робота з неповним набором дає биття і рве решту кромок.
Яка пластина сюди стане: SPMG 0502.. (TAEGUTEC). Гніздо фрезероване під цю форму і розмір, сплав і стружколам добирають під матеріал деталі.
Які оберти ставити: за формулою n = 1000·Vc / (π·25). Для сталі 45 за Vc 120 м/хв це 1528 хв⁻¹.
Чи можна врізатися вертикально: повне врізання по осі можливе лише у фрез, розрахованих на свердління; за звичайної геометрії врізаються по спіралі або похило.

Переваги

✓Змінні пластини SPMG 0502.. (TAEGUTEC): міняється кромка, а не фреза
✓Шліфовані гнізда під пластини
✓Хвостовик Ø25 мм під стандартний патрон
✓Кут врізання 90°

Сусідні типорозміри

Та сама серія, інший діаметр: Фреза т-подібна ATSM90-CC06-D23X10-W20-L90-Z04 AKKO
Та сама серія, інший діаметр: Фреза т-подібна ATSM90-CC06-D45x10-W32-L120-Z06 AKKO
Та сама серія, інший діаметр: Фреза т-подібна ATSM90-CC09-D32x14-W25-L100-Z04 AKKO

Пластини до цієї фрези

Гніздо приймає цей типорозмір; марку сплаву і стружколам обирають під матеріал деталі.

Як дібрати. Діаметр беруть за шириною оброблюваної площини: 25 мм закриває смугу приблизно в 18 мм за прохід за попутного фрезерування зі зміщенням від центра. Далі патрон: хвостовик Ø25 мм. Пластини замовляють окремо і повним комплектом на 4 гнізд.

Виробник: AKKO

Купити Фреза т-подібна ATSM90-SP..05-D25X5-W25-L100-Z04 AKKO з доставкою по Україні - в наявності на складі. Мінімальна сума замовлення - 300 грн, відправлення день у день при замовленні до 15:00. З питань підбору звертайтеся: +38 (067) 579-89-30 (ПН-ПТ 10:00-18:00), info@splav.kharkov.ua, Viber / Telegram

Актуальність ціни та наявності на Вівторок, 25 Серпня 2026
