Фреза торцева насадна AFM88C-SN1204-D125-B40-Z11 AKKO ТМ

Фреза AFM88C-SN1204-D125-B40-Z11 — фреза діаметром 125 мм під змінні пластини SN.. 1204.. (KYOVERA), 11 зубців, насадна, посадковий отвір Ø40 мм. Кут врізання 88°. Подавання МОР зовнішнє.

Сумісність і добір

Фрезерування діаметром 125 мм. Ширину і профіль різу задає пластина, зняття за прохід обмежують кількість зубців і потужність верстата.

Посадкове гніздо

під пластину SN.. 1204.. (KYOVERA)

Діаметр фрези

125 мм

Кількість зубців

11

Кріплення на верстаті

насадна на оправку з посадкою Ø40 мм

Кут врізання

88°

Подавання МОР

зовнішній

Призначення та сфера застосування

Корпус несе 11 пластин і знімає метал по всій ширині різу; за затуплення міняють пластину, а корпус лишається. Для діаметра 125 мм це вирішальний доказ: суцільна твердосплавна фреза такого розміру коштує як кілька корпусів.

Насадне виконання потребує оправки з посадкою Ø40 мм: жорсткість зв’язки задає оправка, і на довгій оправці глибину знижують.

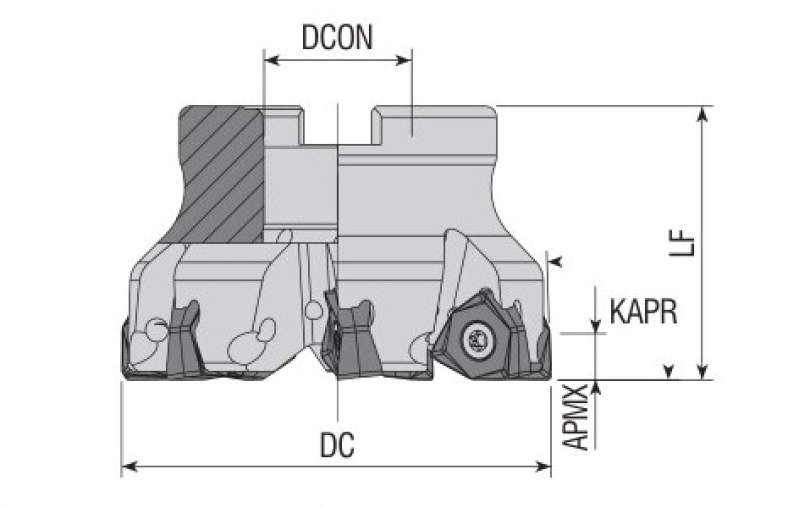

Характеристики

Позначення

AFM88C-SN1204-D125-B40-Z11

Тип фрези

Торцевая насадная

Змінна пластина

SN.. 1204.. (KYOVERA)

Форма пластини

Квадратная (S)

Діаметр фрези

125 мм

Кількість зубців

11

Посадковий діаметр

40 мм

Кут врізання

88°

Подавання МОР

немає

Функціональна довжина (LF)

63

Що означає позначення AFM88C-SN1204-D125-B40-Z11

AFM88C-SN1204-D125-B40-Z11 — код замовлення AKKO: серія корпусу, діаметр, посадка і кількість зубців.

AFM88C

серія корпусу AKKO

D125

діаметр фрези 125 мм

d40

посадковий діаметр 40 мм

Z11

кількість зубців 11

Орієнтовні режими фрезерування

Частота порахована за n = 1000·Vc / (π·D) для діаметра 125 мм, хвилинна подача — за Vf = fz·z·n за подачі 0,1 мм на зуб і 11 зубцях. Свою подачу на зуб беруть із карти пластини: у різних стружколамів вона відрізняється удвічі.

Часті запитання

Чи потрібне подавання МОР

за обробки сталі корпус гріється і пластини сідають швидше; у цього виконання подавання зовнішнє, тому важливий рясний полив у зону різання.

Скільки пластин на корпус

11 — за кількістю зубців. Ставлять повний комплект: робота з неповним набором дає биття і рве решту кромок.

Яка пластина сюди стане

SN.. 1204.. (KYOVERA). Гніздо фрезероване під цю форму і розмір, сплав і стружколам добирають під матеріал деталі.

Які оберти ставити

за формулою n = 1000·Vc / (π·125). Для сталі 45 за Vc 120 м/хв це 306 хв⁻¹.

Переваги

• ✓Змінні пластини SN.. 1204.. (KYOVERA): міняється кромка, а не фреза
• ✓Шліфовані гнізда під пластини
• ✓Посадка Ø40 мм під стандартну оправку
• ✓Кут врізання 88°
