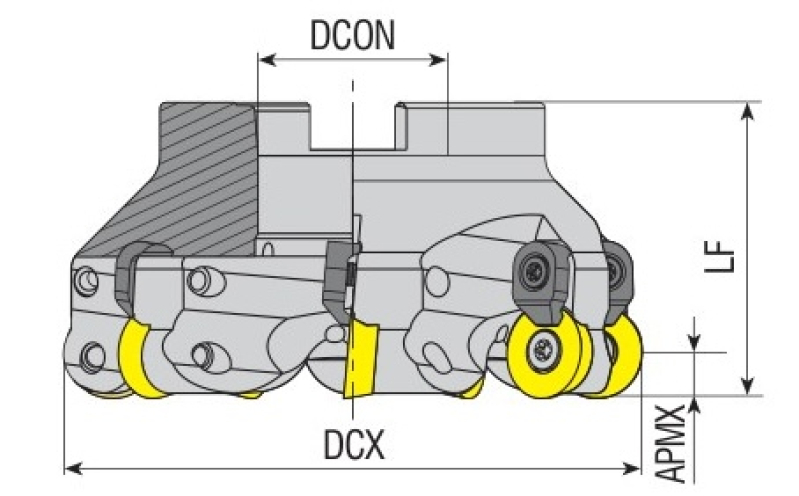

Фреза торцевая насадная с подачей СОЖ AFMRC-RD12T3-D052-A22-Z05-H под пластину RC.. 12T3.. AKKO

Фреза AFMRC-RD12T3-D052-A22-Z05-H — торцевая насадная диаметром 52 мм под сменные пластины RD.. 12T3.. (ISO), 5 зубьев, насадная, посадочное отверстие Ø22 мм. Каналы СОЖ выведены к каждой пластине.

Совместимость и подбор

Фрезерование диаметром 52 мм. Ширину и профиль реза задает пластина, съем за проход ограничен числом зубьев и мощностью станка.

Посадочное гнездо

под пластину RD.. 12T3.. (ISO)

Диаметр фрезы

52 мм

Число зубьев

5

Крепление на станке

насадная на оправку с посадкой Ø22 мм

Подвод СОЖ

через корпус к пластинам

Назначение и область применения

Корпус несет 5 пластин и снимает металл по всей ширине реза; при затуплении меняют пластину, а корпус остается. Для диаметра 52 мм это решающий довод: цельная твердосплавная фреза такого размера стоит как несколько корпусов.

Насадное исполнение требует оправки с посадкой Ø22 мм: жесткость связки задает оправка, и на длинной оправке глубину снижают.

Характеристики

Обозначение

AFMRC-RD12T3-D052-A22-Z05-H

Тип фрезы

Торцевая насадная

Сменная пластина

RD.. 12T3.. (ISO)

Диаметр фрезы

52 мм

Число зубьев

5

Посадочный диаметр

22 мм

Подвод СОЖ

есть

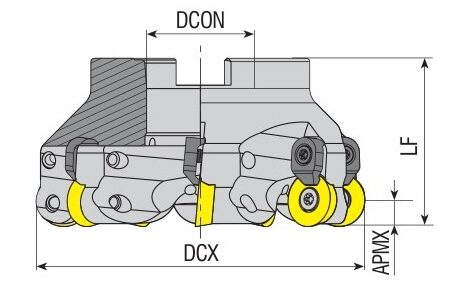

Функциональная длина (LF)

60

Максимальная глубина резания (APMX)

6

Что означает обозначение AFMRC-RD12T3-D052-A22-Z05-H

AFMRC-RD12T3-D052-A22-Z05-H — код заказа AKKO: серия корпуса, диаметр, посадка и число зубьев.

AFMRC

серия корпуса AKKO

D052

диаметр фрезы 52 мм

d22

посадочный диаметр 22 мм

Z05

число зубьев 5

Ориентировочные режимы фрезерования

Частота посчитана по n = 1000·Vc / (π·D) для диаметра 52 мм, минутная подача — по Vf = fz·z·n при подаче 0,1 мм на зуб и 5 зубьях. Свою подачу на зуб берут из карты пластины: у разных стружколомов она отличается вдвое.

Частые вопросы

Можно ли врезаться вертикально

полное врезание по оси возможно только у фрез, рассчитанных на сверление; при обычной геометрии врезаются по спирали или наклонно.

Почему выкрашиваются пластины по краю реза

чаще всего от выхода кромки из материала под нагрузкой. Помогает попутное фрезерование и уменьшение вылета, а не снижение оборотов.

Нужен ли подвод СОЖ

при обработке стали корпус греется и пластины садятся быстрее; здесь каналы уже выведены к пластинам.

Сколько пластин на корпус

5 — по числу зубьев. Ставят полный комплект: работа с неполным набором дает биение и рвет оставшиеся кромки.

Преимущества

• Жесткий корпус
• Диаметр 52 мм при 5 зубьях
• Сменные пластины RD.. 12T3.. (ISO): меняется кромка, а не фреза
• Шлифованные гнезда под пластины
