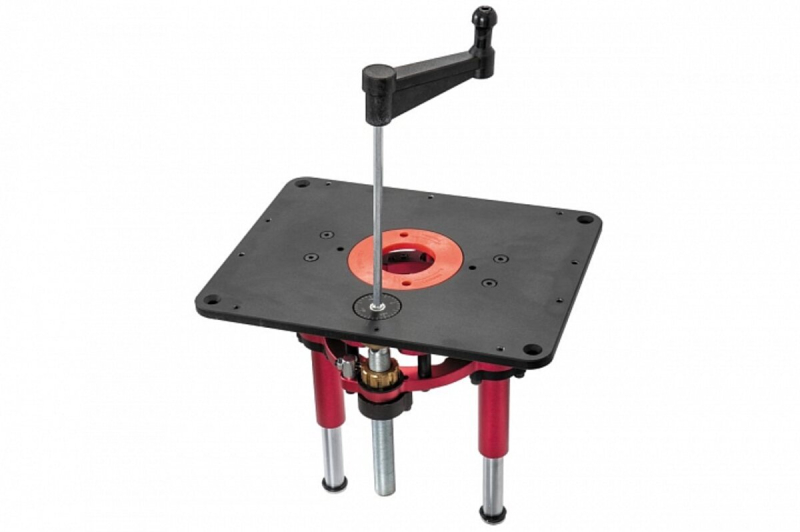

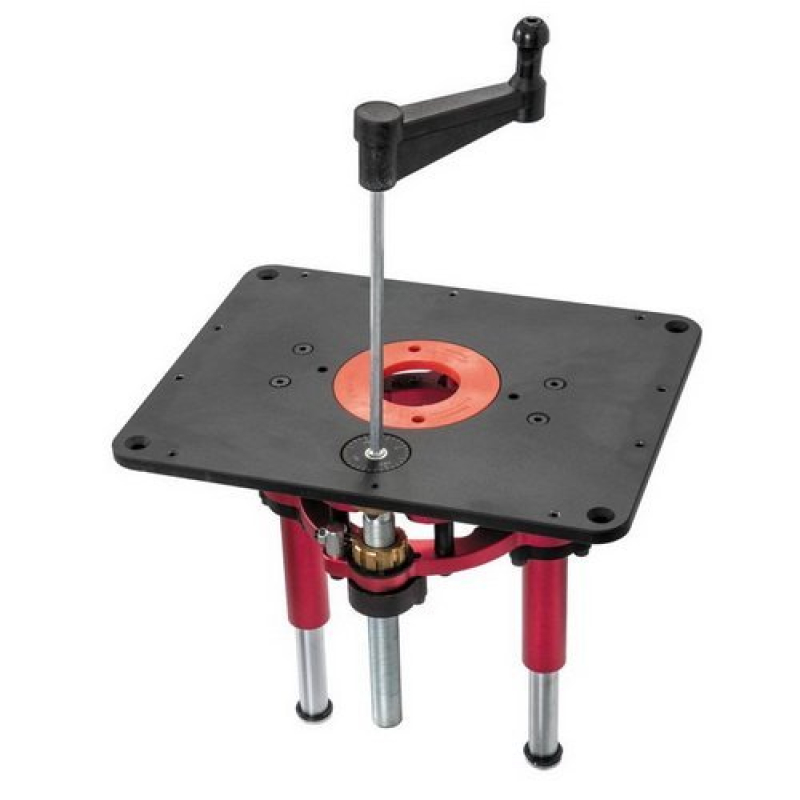

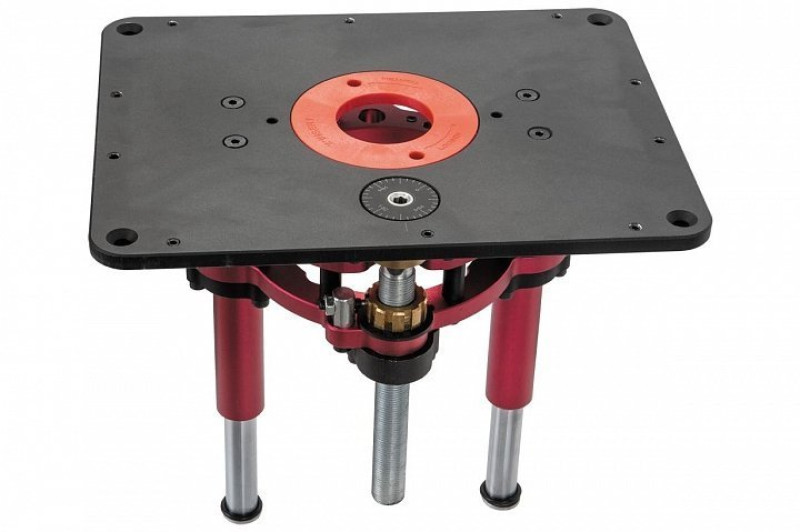

Фрезерний ліфт JET JRMLS-1: 298х235х10 мм. зажим мотору. 98-107 мм. підйом 80 мм

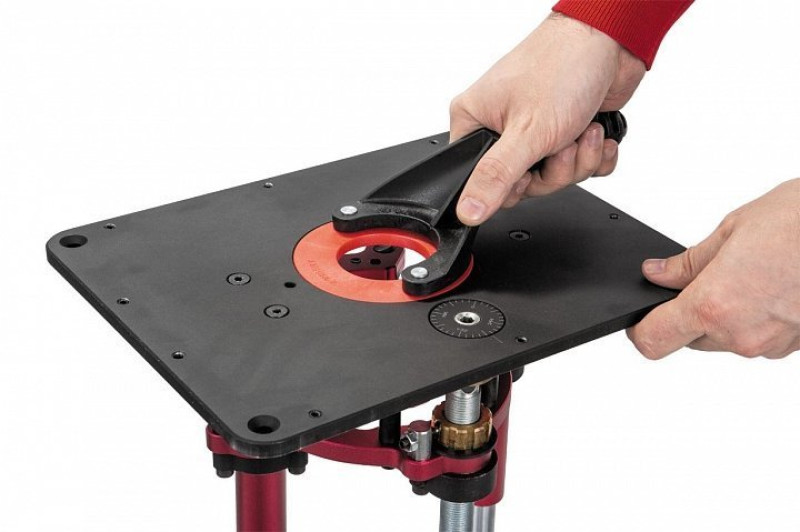

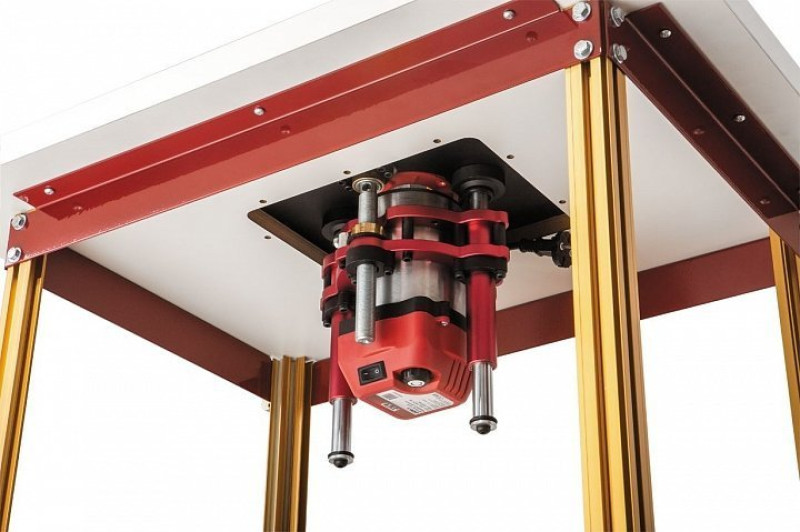

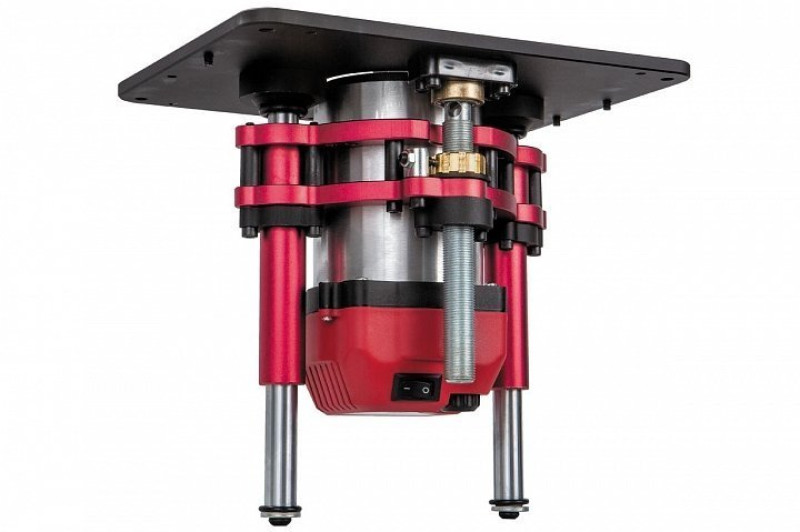

ХАРАКТЕРИСТИКИ Розміри монтажної пластини (ДхШхВ) 298х235х10 мм Діаметр затискача для фрезерного мотора 98-107 мм Хід шпинделя (підйом) 80 мм Діаметр отвору столу під кільце проставки 98,3 мм Зовнішній (внутрішній) діаметр проставного кільця 98,3 (50,8) мм Довжина, мм 298 Ширина, мм 235 Висота, мм 270 Маса, кг 4,8 СОБЛИВОСТІ: Підйом/опускання фрезерного двигуна знімною рукояткою Кутова шкала для контролю висоти підйому Регульований кінцевий упор верхнього положення Знімна вставка-кільце в установчий майданчик Регулювальні гвинти для встановлення майданчика врівень з поверхнею столу Кріпильна пластина з механізмом підйому та опускання JRMLS-1 для встановлення в стіл фрезерного мотора JRM-1, або іншого подібного з циліндричним корпусом діаметром 98-107 мм. Для монтажу пристрою поверхні роблять виріз за розміром пластини і закріплюють з тильного боку монтажні кронштейни. Пластину кладуть зверху і вирівнюють урівень, обертаючи дев'ять регулювальних упорів, після чого загвинчують і затягують кріпильні гвинти. Зверху розташований отвір для рукоятки підйому/опускання та шкала з кутовою розміткою для контролю. Один оберт ручки переміщає мотор на 1/16 дюйма, або приблизно на 1,6 мм. Ходовий гвинт обладнаний гайкою, що відіграє роль кінцевого упору; вона обертається від руки після ослаблення стопорного гвинта. Кругле вікно діаметром близько 100 мм слугує для заміни фрез і закривається кільцем-проставкою, воно фіксується поворотом на клямках. Штатне з внутрішнім отвором 50 можна замінити іншим.
