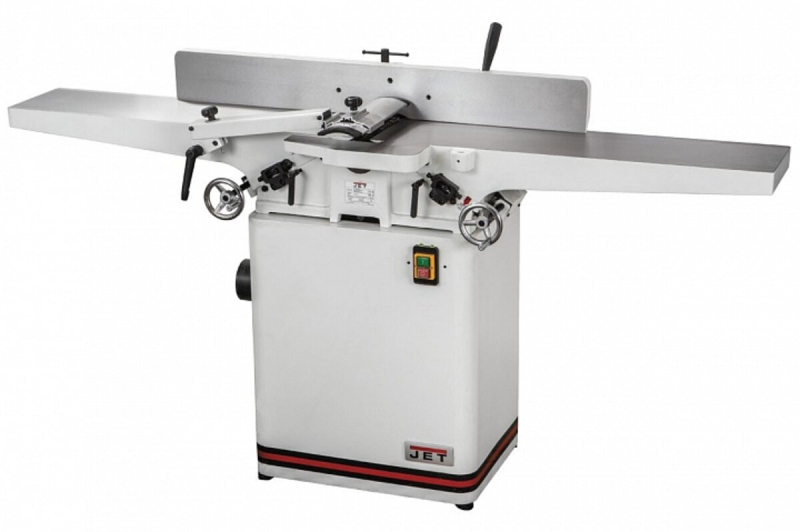

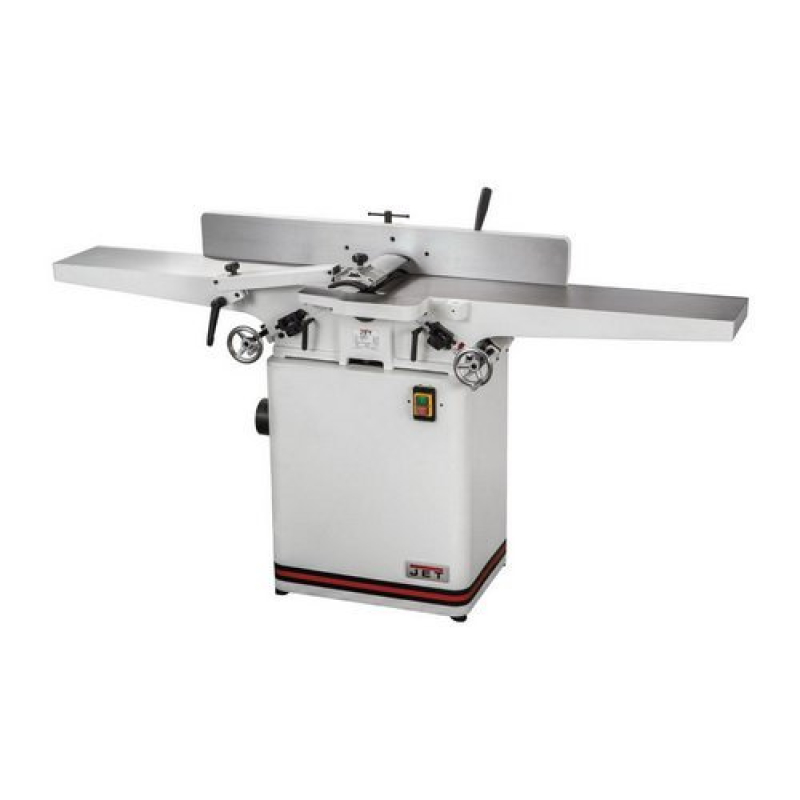

Фугувальный станок JET JJ-8L-M : 230В 2,1(1.5)кВт ножи 205х19х3,0мм заготовка 200мм (2 М) (JJ-8L-M)

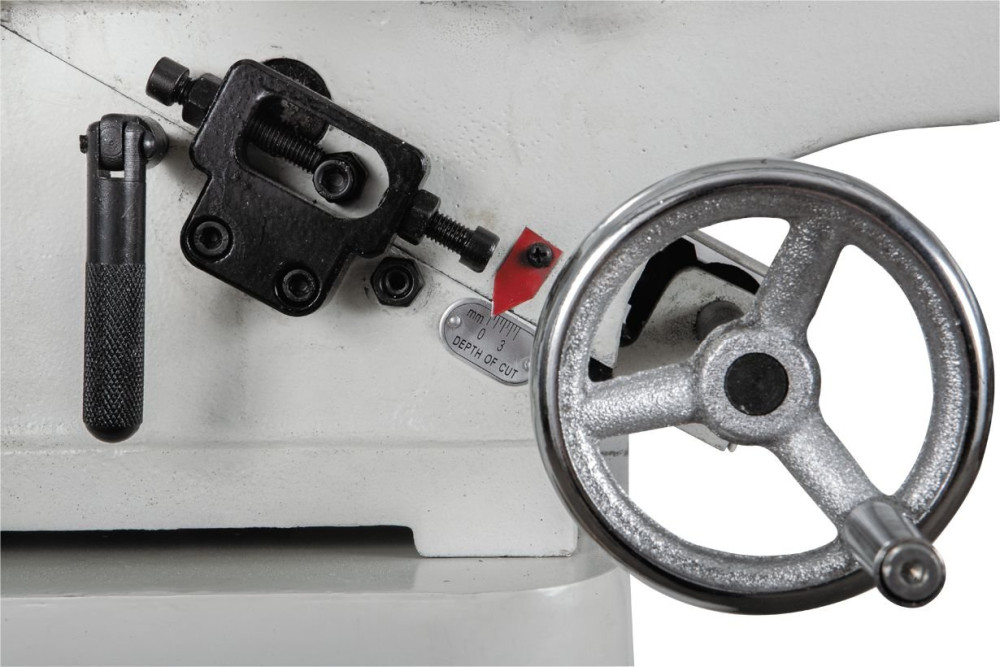

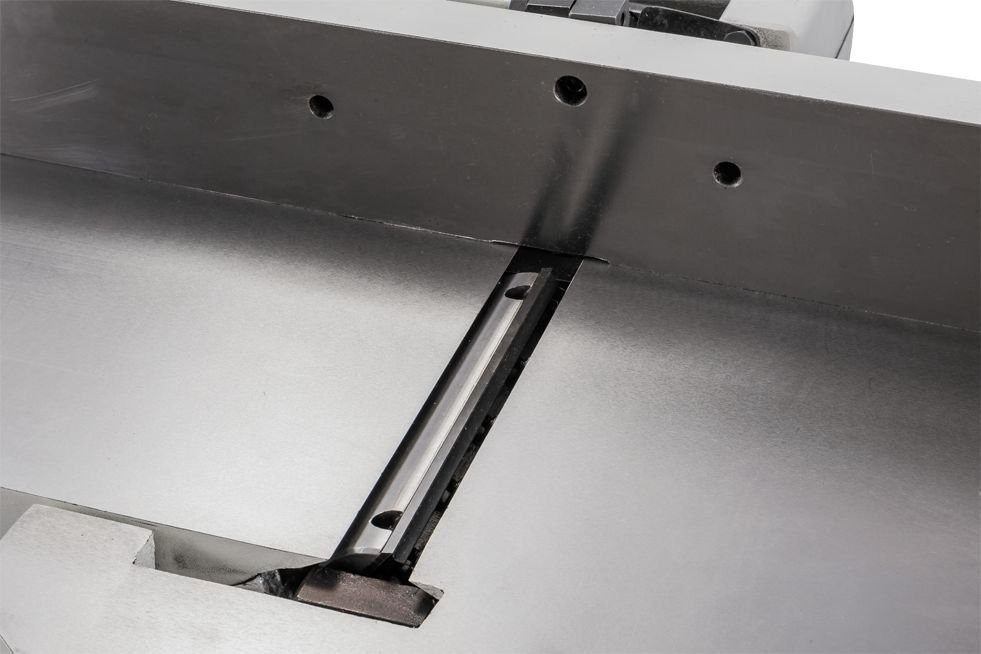

ХАРАКТЕРИСТИКИ Напряжение, В 230 Потребляемая (исходная) мощность, кВт 2,1 (1,5) Частота вращения стругального вала 5200 об/мин Диаметр стругального вала 72 мм. Размер ножей (ДхШхТ) 205х19х3,0 мм. Количество ножей 4 Максимальная ширина заготовки, мм 200 Макс. глубина строгания за один проход 0-3,0 мм Размеры фуговального стола (ДХШ) 1780х230 мм. Размеры фуговального упора (ДхВ) 1010х120 мм. Угол наклона фуговального упора -45-0-45° Диаметр вытяжного штуцера, мм 100 мм Длина, мм 1790 Ширина, мм 700 Высота, мм 1150 Масса, кг 193 Длина в упаковке, см 190 Ширина в упаковке, см 50 Высота в упаковке, см 32 Масса в упаковке, кг 203 ОСОБЕННОСТИ: Регулировка глубины строгания Регулируемый фуговальный упор Регулируемое ограждение ножевого вала Фуговальные столы из чугунного литья Фугувальный упор из чугунного литья JJ-8L-M – фуговальный станок с длинными чугунными столами и шириной строгания 200 мм. Конструкция образована двумя частями. В нижней она выполняет роль тумбы-подставки, однофазный асинхронный двигатель и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней – чугунные рабочие столы, защитный кожух, упор заготовки и чугунная основа, где расположен стругальный вал. Оба стола регулируются по высоте с помощью винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) устанавливают глубину строгания, для чего имеется соответствующая разметка; приемный (задний) регулируют только при обслуживании во время отладочных операций. Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения выполняется резьбовым зажимом. Стандартный четырехножный стругальный вал, с которым станок поставляется, можно заменить на helical, он лучше подходит для интенсивной эксплуатации, требует меньшее количество работ по обслуживанию, обеспечивает значительно более высокое и стабильное качество строгания. На нем установлено 36 твердосплавных лезвий, расположенных по спирали в четыре ряда. Сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, при необходимости. Никаких настроек при этом не требуется. Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательную меру ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.
