UAКонус 7:24 по DIN 2080 (NT): хвостовик без фланца под ручную смену, затягивается штревелем через шпиндель — для универсальных фрезерных станков.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

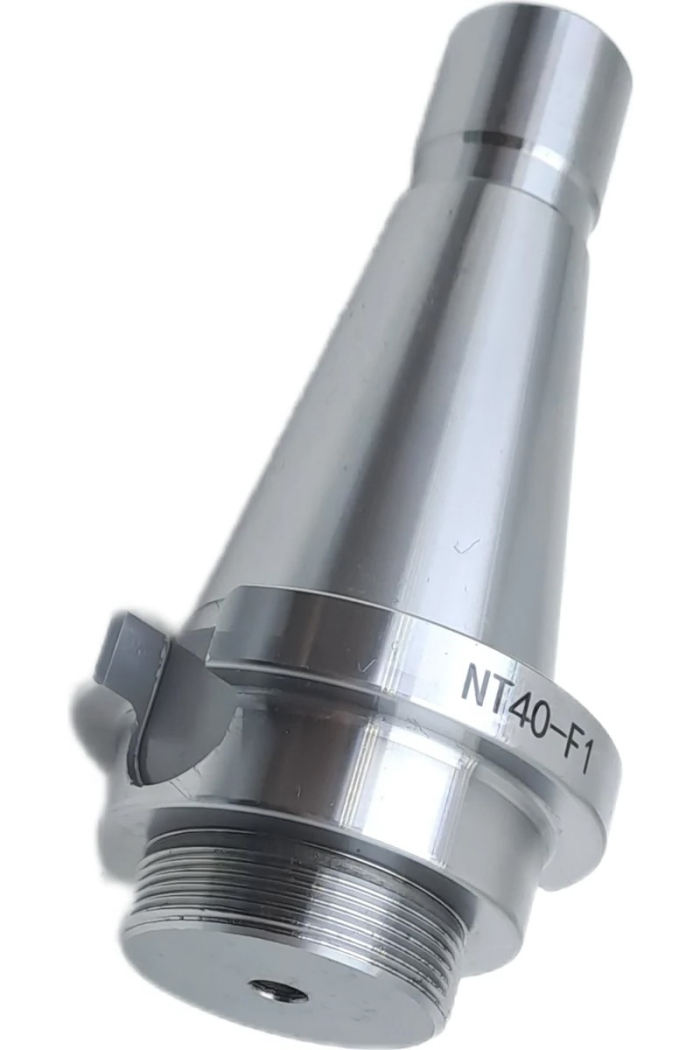

Задать вопрос о товареОправка (хвостовик NT40) OTTIMO — промежуточное звено между конусом шпинделя и инструментом; от ее жесткости и биения зависит стойкость инструмента и чистота поверхности.
Что важно при подборе
Хвостовик NT40. Конус 7:24 по DIN 2080 (NT): хвостовик без фланца под ручную смену, затягивается штревелем через шпиндель — для универсальных фрезерных станков.
Характеристики
Ближайший отечественный стандарт — по ГОСТ 25827-93 (Хвостовики инструментов с конусом 7:24. Размеры).
Тексты стандартов: ГОСТ 25827-93.
Где применяется
Штревель к оправке 7:24 подбирают под шпиндель станка, а не под оправку: у одного хвостовика есть несколько исполнений штревеля под разные захваты. Балансировка оправки становится обязательной от 8–10 тысяч оборотов: небаланс на высокой скорости разбивает подшипники шпинделя.
Частые вопросы
Как проверить биение оправки?
Индикатором на оправке в сборе с инструментом, на вылете, близком к рабочему. Паспортное биение относится к посадке оправки, а на инструменте суммируется с биением цанги и шпинделя.
Как хранить оснастку?
С защитой конуса и посадочных поверхностей, в футляре или стойке, слегка смазанной. Забоина на конусе — это биение всей сборки, которое не исправляется ничем, кроме перешлифовки.
BT, SK и CAT — это одно и то же?
Конус 7:24 у них одинаковый, но фланец, штревель и канавка под захват разные. В шпиндель, рассчитанный на SK, хвостовик BT физически не встанет, поэтому тип берут строго по паспорту станка.
Сопутствующие и соседние позиции
Что дает эта позиция
Коротко о подборе: конус шпинделя задает хвостовик, тип посадки инструмента — исполнение оправки (Weldon, цанга, торцовая фреза, сверлильный патрон), а характер обработки — силовую или прецизионную серию.
| Хвостовик 7:24 NT40 М16х2 под головки расточные F1 d 50 мм, d 75 мм, d 100 мм GRIFF Артикул: | М16х2 | — | — | — | — | 1 шт | 1349 ₴ В корзину✓ В корзине |
| Хвостовик 7:24 NT30 M12х1.75 под головки расточные F1 d 50 мм, d 75 мм, d 100 мм OTTIMO Артикул: | М12х1.75 | — | — | — | — | 3 шт | 1085 ₴ В корзину✓ В корзине | |
| Удлинитель SLBK2-d14xD24х30мм для расточной головки SUMTOM Артикул: | ⌀14 | — | — | — | — | 9 шт | 2499 ₴ В корзину✓ В корзине | |
| Удлинитель SLBK3-d18xD31х30мм для расточной головки SUMTOM Артикул: | ⌀18 | — | — | — | — | 16 шт | 2499 ₴ В корзину✓ В корзине | |
| Удлинитель SLBK4-d22xD39х45мм для расточной головки SUMTOM Артикул: | ⌀22 | — | — | — | — | 4 шт | 2499 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
